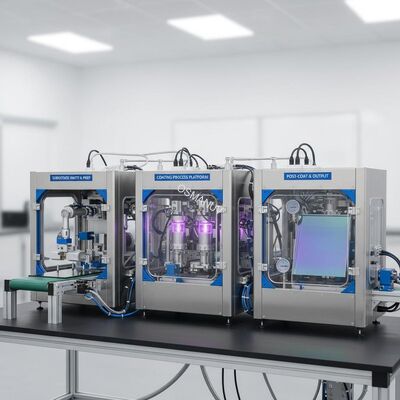

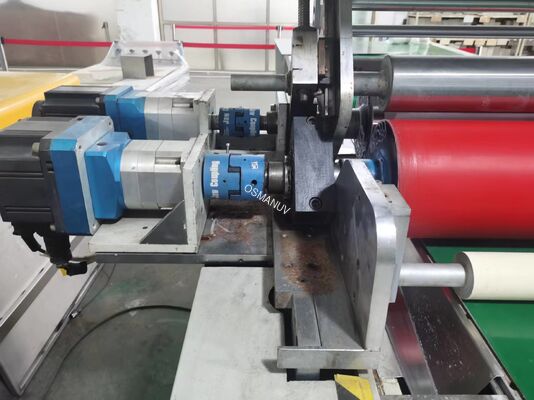

Sistema modulare di rivestimento AR per film per R&S e produzione pilota di PV - Piattaforma di processo di rivestimento personalizzabile
Dettagli:
| Luogo di origine: | Cina |
| Marca: | OSMANUV |
| Certificazione: | ISO9001 |
| Numero di modello: | OSM-AR-1320 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Scatola di legno |
| Tempi di consegna: | 30~45 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Negoziazione |
|
Informazioni dettagliate |
|||
| Energia: | Elettricità | Applicazione: | Rivestimento superficiale di materiali come carta, pellicola, tessuto e metallo |
|---|---|---|---|
| Grado automatico: | Semiautomatico | Rapporto di prova del macchinario: | Fornito |
| tipo: | Macchina di rivestimento | Sistema di controllo: | Controllo PLC con interfaccia touch screen |
| Materiale di rivestimento: | Vernice, resina, ecc. | Materiale: | Gomma naturale, PVC |
| Evidenziare: | sistema modulare di rivestimento per film AR,piattaforma di rivestimento PV personalizzabile,apparecchiatura di rivestimento a rullo per R&S |
||
Descrizione di prodotto
Sistema modulare di rivestimento di pellicole AR per ricerca e sviluppo nel settore fotovoltaico e produzione pilota - Piattaforma di processo di rivestimento personalizzabile
Panoramica del prodotto

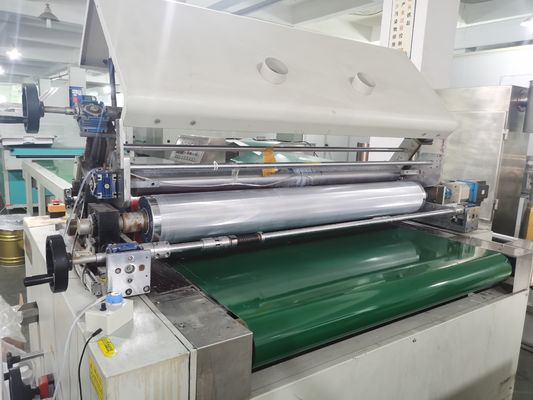

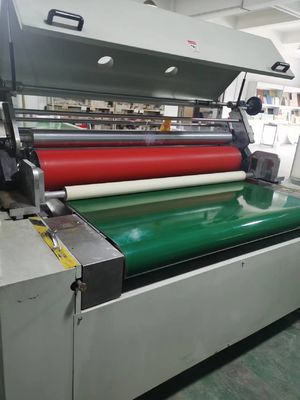

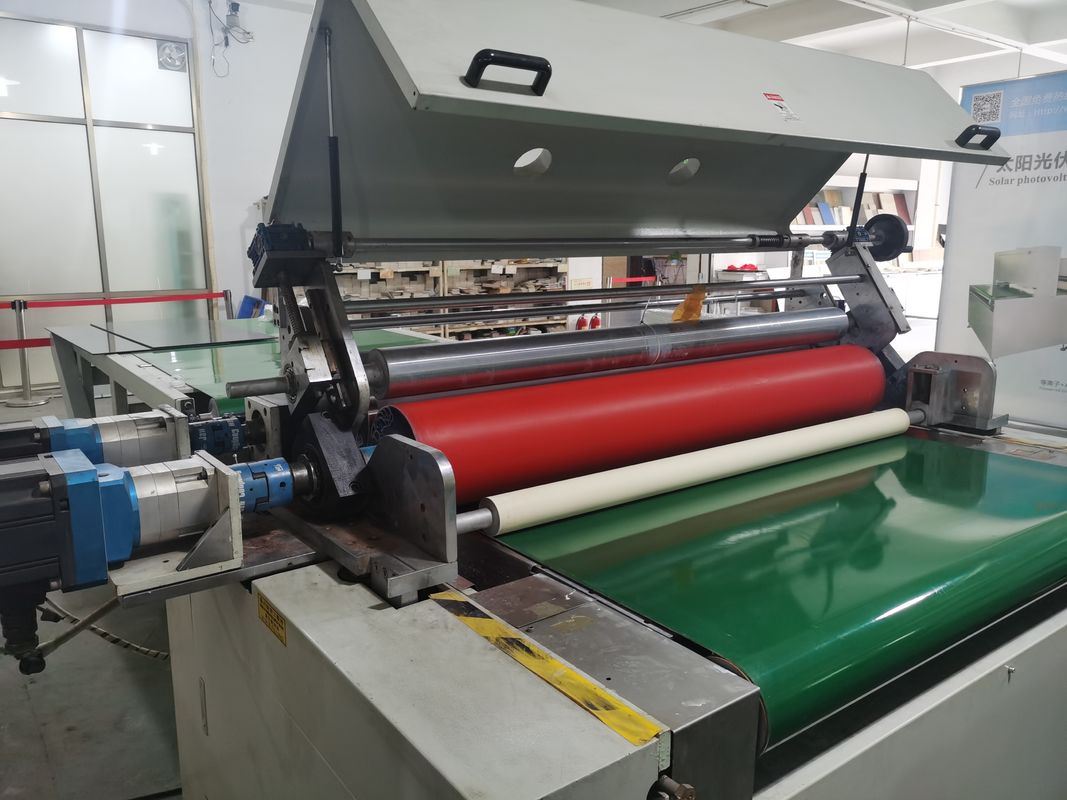

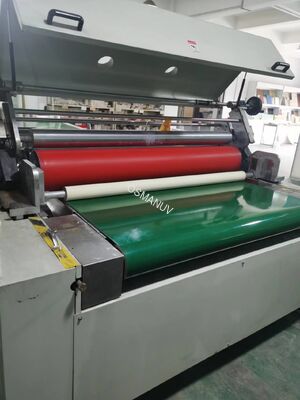

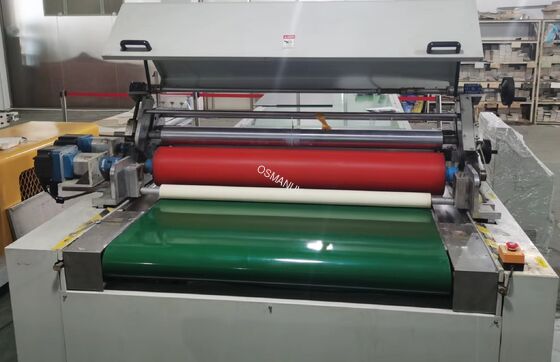

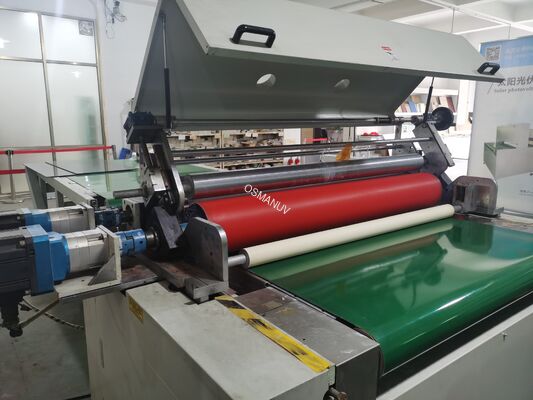

Questo applicatore di rivestimento AR di precisione completamente automatizzato è progettato per depositare pellicole antiriflesso (AR) uniformi e ad alte prestazioni su vetro fotovoltaico o pannelli solari assemblati. Utilizza una tecnologia di rivestimento avanzata per applicare rivestimenti su scala nanometrica che aumentano significativamente la trasmissione della luce e la resa energetica.
Progettato per l'integrazione in linee di produzione ad alto rendimento, enfatizza l'eccezionale uniformità della pellicola, il basso spreco di materiale e parametri di processo completamente personalizzabili per soddisfare specifiche specifiche ottiche e di durata.
Composizione della linea di produzione
Questa macchina funge da modulo di rivestimento principale all'interno di una linea completa di produzione di pannelli fotovoltaici o di lavorazione del vetro:
- Stazione di pulizia del vetro e trattamento al plasma
- Stazione di ispezione
- Applicatore di rivestimento AR di precisione (questa unità)
- Forno di essiccazione/polimerizzazione trasportato (IR o termico)
- Sistema di ispezione dello spessore e della qualità del film
- Stazione di eliminazione/pulizia dei bordi (se richiesta)
- Linea di laminazione e assemblaggio finale (per la produzione di pannelli)
Specifiche tecniche
| Categoria dei parametri | Specifica | Dettagli / Opzioni personalizzabili |
|---|---|---|
| Metodo di rivestimento | Rivestimento di precisione con fustellatura/rivestimento di rulli per microincisione | Il tipo di testa di rivestimento è selezionabile e personalizzabile in base alle esigenze di viscosità e precisione |
| Dimensione del substrato | Massimo. 2400 mm x 1300 mm (standard) | La larghezza della macchina e la lunghezza del trasportatore sono completamente personalizzabili per formati di pannelli più grandi o bifacciali |
| Larghezza del rivestimento | Fino a 1.100 mm per passaggio (standard) | Larghezza della testa di rivestimento personalizzabile per adattarsi all'area attiva del prodotto |
| Gamma di spessori del film umido | 5 - 200 micron | Controllato con precisione tramite pompa di precisione e controllo a circuito chiuso; la gamma è personalizzabile |
| Velocità di rivestimento | 0,5 - 6 metri al minuto (velocità di linea) | Il profilo di velocità è sincronizzato con la fase di essiccazione/essiccazione; personalizzabile per una produttività ottimale |
| Uniformità | ≤ ±2,5% (su tutta la larghezza rivestita) | |
| Intervallo di viscosità | 1 - 5000 cP (per teste di rivestimento specificate) | Il sistema può essere personalizzato per materiali a viscosità più alta o più bassa |
| Sistema di controllo | PC industriale + PLC | Memorizza ricette per diversi prodotti; HMI personalizzabile e registrazione dati |
| Pulizia | Custodia e filtraggio integrati | Fornitura di aria pulita personalizzabile (Classe ISO 7/8) per ambienti critici |
| Alimentazione elettrica | 380 V, 50 Hz, trifase (standard) | Personalizzabile in base agli standard regionali (ad esempio, 480 V/60 Hz) |
Applicazioni
- Deposizione di rivestimento antiriflesso sul vetro di copertura del modulo fotovoltaico prima della laminazione
- Applicazione di pellicole AR su pannelli solari in silicio cristallino e film sottile
- Rivestimento di vetro solare per impianti fotovoltaici integrati negli edifici (BIPV)
- Rivestimento ottico ad alta precisione per applicazioni correlate
Caratteristiche principali
- Eccezionale uniformità della pellicola: garantisce prestazioni costanti su tutta la superficie del pannello
- Elevato utilizzo del materiale: il ricircolo a circuito chiuso riduce al minimo gli sprechi della soluzione di rivestimento (efficienza >95%)
- Automazione completa: integrata con movimentazione automatica del vetro, allineamento visivo e controllo del processo
- Cambio rapido: facile pulizia e cambio delle teste di rivestimento per diversi prodotti o manutenzione
- Stabilità del processo: controllo avanzato della temperatura e gestione della viscosità per risultati coerenti
Opzioni di personalizzazione
Forniamo soluzioni su misura per soddisfare le vostre precise esigenze di produzione:
- Dimensioni macchina e larghezza di rivestimento personalizzate per qualsiasi formato di pannello (fino a grandi dimensioni bifacciali)
- Selezione e configurazione personalizzata della testa di rivestimento (rivestimento su un lato, su due lati, con motivi)
- Integrazione personalizzata con le vostre specifiche apparecchiature a monte (pulizia) e a valle (indurimento).
- Componenti speciali del percorso del materiale per prodotti chimici di rivestimento abrasivi o corrosivi
- Interfacce software e funzionalità di controllo specifiche del marchio
Supporto e servizi
- Audit del processo di pre-installazione e pianificazione dell'integrazione della linea
- Installazione in loco, messa in servizio e ottimizzazione dei processi
- Formazione completa per operatori e tecnici di manutenzione
- Contratti di manutenzione annuali e opzioni di monitoraggio remoto
- Pacchetto di pezzi di ricambio personalizzati e supporto rapido
Imballaggio e spedizione
- Casse per esportazioni pesanti con protezione barriera contro l'umidità
- I componenti critici sono montati su dispositivi antiurto e spediti separatamente per motivi di sicurezza
- Liste di imballaggio e documentazione personalizzate per un facile sdoganamento
- Termini di spedizione: FOB, CIF o DAP negoziabili. Disponibili disimballaggio e posizionamento professionali in loco
Domande frequenti
In che modo il rivestimento AR applicato da questa macchina migliora l'efficienza del pannello solare?
Il nanorivestimento riduce la riflessione superficiale, consentendo a più luce solare di raggiungere le celle solari. Ciò in genere aumenta la potenza erogata dal 2,5% al 4%. I parametri per prestazioni ottimali sono completamente personalizzabili durante l'impostazione del processo.
Questa macchina è compatibile con il nostro laminatore esistente e il trasportatore della linea di produzione?
SÌ. Una caratteristica fondamentale è la sua integrazione personalizzabile. Adatteremo l'altezza del trasportatore, la velocità e le interfacce di controllo della macchina per adattarla perfettamente alla vostra linea esistente.
Qual è il requisito di manutenzione per la testa di rivestimento di precisione?
Sono necessarie pulizie regolari e ispezioni programmate. Il design consente un rapido smontaggio. Forniamo protocolli di manutenzione dettagliati e kit di ricambi personalizzati. La durata dipende dal materiale di rivestimento ma in genere supera i 6-12 mesi con la cura adeguata.
Potete supportarci con la formulazione del rivestimento e lo sviluppo del processo?
SÌ. Offriamo pacchetti di supporto tecnico personalizzati che includono l'ottimizzazione dei parametri di processo e la collaborazione con i fornitori di materiali di rivestimento per raggiungere le vostre specifiche target.
