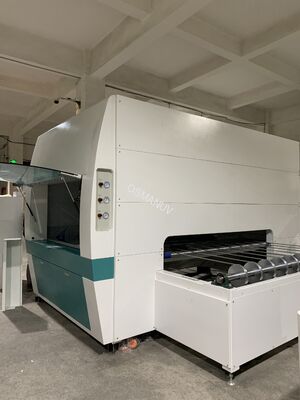

Linea di spruzzatura automatica ad alta velocità per pannelli di mobili – Produzione 5-20 m/min con configurazione pistola personalizzabile per MDF e pannelli truciolari

 Linea di spruzzatura automatica ad alta velocità per pannelli di mobili – Produzione 5-20 m/min con configurazione ugelli personalizzabile per MDF e truciolare

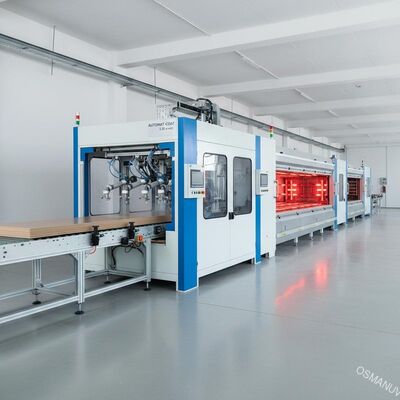

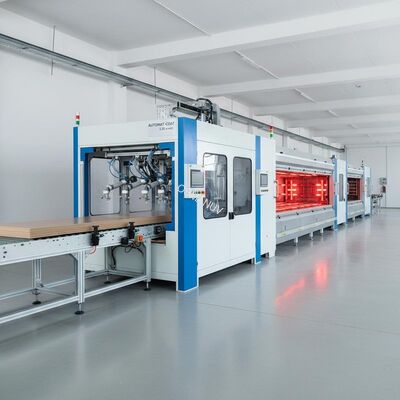

Composizione della linea di produzione

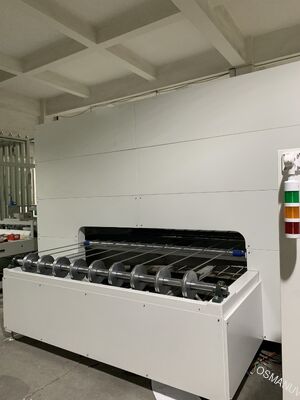

La nostra linea di produzione automatica a spruzzo per pannelli di mobili è un sistema modulare completamente integrato, progettato per finiture superficiali continue e di alta qualità. La composizione standard della linea di produzione include:Nastro trasportatore di alimentazione automatico:Nastro trasportatore a rulli o a cinghia per un'alimentazione fluida dei pannelli.

1. Unità di rimozione polvere e ionizzazione:Rullo a spazzole + lama d'aria per pulire la superficie del pannello ed eliminare l'elettricità statica per un'adesione ottimale del rivestimento.

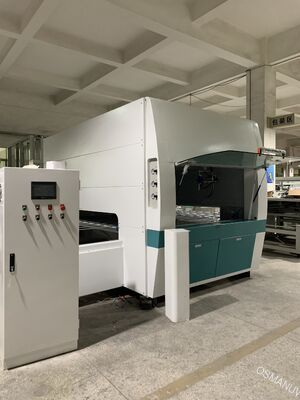

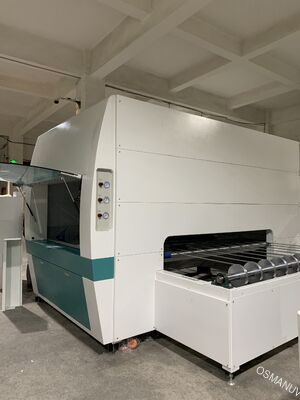

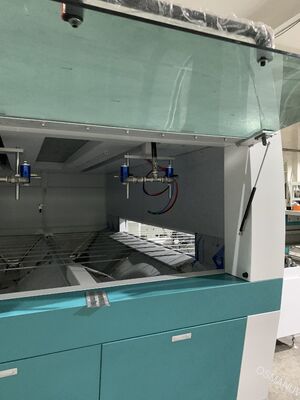

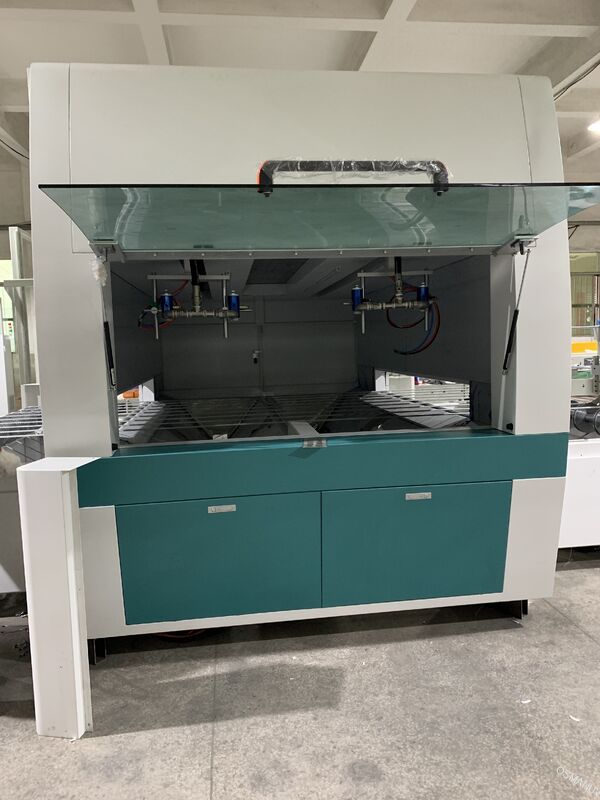

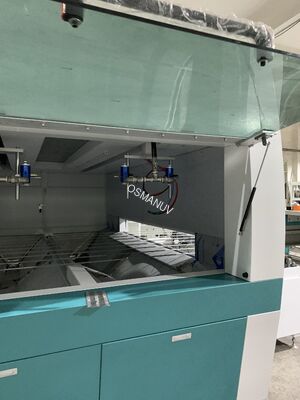

2. Camera di spruzzatura / Rivestitore a rulli di precisione:Dotata di ugelli a spruzzo alternati (2-8 pezzi) per un'applicazione uniforme di primer, finiture o rivestimenti UV.

3. Sistema di alimentazione e circolazione vernice:Pompe a membrana pneumatiche con regolatori di pressione di precisione e serbatoi vernice in acciaio inossidabile (20-40L).

4. Tunnel di livellamento:Consente ai pannelli rivestiti di fluire per una superficie più liscia prima dell'essiccazione.

5. Forno di essiccazione/polimerizzazione:Tunnel modulare di essiccazione IR o polimerizzazione UV con controllo della temperatura a zone (da ambiente a 120°C).

6. Sezione di raffreddamento ad aria:Raffreddamento ad aria forzata per ridurre la temperatura del pannello dopo l'essiccazione.

7. Unità di scarico e impilamento automatico:Raccoglie i pannelli finiti per l'imballaggio.

8. Pannello di controllo PLC centralizzato:HMI touchscreen (Mitsubishi/Delta) che controlla la velocità della linea, i parametri di spruzzatura, la temperatura e la memorizzazione delle ricette.

9. Nota: La configurazione della linea — incluso il numero di ugelli, la lunghezza del forno e il layout del trasportatore — è completamente personalizzabile per adattarsi al tuo specifico spazio di produzione e ai requisiti di produzione.Descrizione del prodotto

La nostra linea di produzione automatica a spruzzo è un sistema di finitura continuo ad alta efficienza, specificamente progettato per applicare rivestimenti superficiali uniformi su pannelli piatti per mobili come MDF, truciolare, compensato, legno massello e pannelli compositi. È ideale per primer, fondi, finiture, vernici polimerizzabili UV e rivestimenti a base d'acqua.3 – 120 mmDopo la spruzzatura, i pannelli passano attraverso un tunnel di livellamento per il flusso del rivestimento, quindi entrano in un forno modulare di essiccazione/polimerizzazione. Lampade IR o aria calda forniscono riscaldamento a zone (da ambiente a 120°C) per polimerizzare rapidamente il rivestimento. Una sezione di raffreddamento ad aria porta i pannelli alla temperatura di manipolazione prima dell'impilamento automatico.

I vantaggi chiave includono:

Elevata velocità di produzione (fino a 20 m/min)Spessore uniforme del rivestimento (5-50 micron regolabile)Riduzione degli sprechi di vernice (risparmio fino al 30% rispetto alla spruzzatura manuale)

Qualità costante con ripetibilità controllata da PLCLa linea è completamente personalizzabile per gestire varie dimensioni di pannelli, tipi di rivestimento e capacità di produzione, dai modelli entry-level alle linee ad alta velocità completamente automatizzate.Parametri tecnici

La tabella seguente delinea le specifiche per le configurazioni standard. È disponibile un'ampia personalizzazione per soddisfare le tue dimensioni uniche dei pannelli, i materiali di rivestimento e gli obiettivi di produttività.

Parametro

• Modello Standard A (es. OSM-AS-1300)Modello ad alta velocità B (es. OSM-AS-2000)

• Gamma di personalizzazioneLarghezza di lavoro effettiva

• 650mm / 1300mm1300mm / 2000mm

• Personalizzabile da 650mm a 2500mmIntervallo di spessore pannello

3 – 80 mm3 – 120 mmPersonalizzabile fino a 150mm

Lunghezza minima pannello

300 mm300 mmPersonalizzabile (più corto con fissaggio)

Sistemi personalizzabili a cortina d'acqua o filtri a secco per soddisfare le normative ambientali locali.

Tavoli di alimentazione/scarico:

• Lunghezze e altezze personalizzabili per l'integrazione con trasportatori o sistemi di impilamento esistenti.Materiale di costruzione:

• Acciaio verniciato a polvere standard o acciaio inossidabile personalizzabile (SUS 304) per aree umide o ambienti a camera bianca.Caratteristica

• Tecnologia di spruzzatura alternata:Guida servo-assistita con corsa, velocità e sovrapposizione regolabili garantisce una copertura uniforme su pannelli di larghezze variabili.

• Alta efficienza di trasferimento:Ugelli HVLP o automatici di precisione minimizzano l'overspray, risparmiando il 20-30% di vernice rispetto alla spruzzatura manuale.

• Controllo di precisione PLC:Memorizza fino a 100 ricette per diverse dimensioni di pannelli e tipi di rivestimento; il cambio rapido con un solo tocco riduce i tempi di inattività.

• Circolazione automatica della vernice:Il sistema di circolazione opzionale mantiene una viscosità costante e previene la sedimentazione dei pigmenti per finiture di alta qualità.

Controllo a zone dell'essiccazione:

Controllo indipendente della temperatura per ogni zona IR o UV garantisce una polimerizzazione ottimale senza bruciature o sotto-polimerizzazione.Design a risparmio energetico:Pannelli del forno isolati e modalità di inattività automatica riducono il consumo energetico durante le pause di produzione.

1. Rapido cambio colore: Parti di ricambio:Sicurezza completa:

2. Arresti di emergenza, protezione da sovraccarico motore, protezione da sovratemperatura e interblocchi di sicurezza sulle porte di accesso. Parti di ricambio:Il design modulare consente un rapido accesso agli ugelli, alle pompe e ai filtri per la pulizia e la sostituzione.

3. Ambiente privo di polvere:Camera di spruzzatura chiusa con ventola di scarico e sistema di raccolta overspray mantiene condizioni di lavoro pulite.

4. Supporto e servizi Parti di ricambio:Analizziamo le specifiche dei tuoi pannelli, i materiali di rivestimento e gli obiettivi di produzione per raccomandare la configurazione ottimale della linea personalizzata.

5. Test campioni: Parti di ricambio:Progettazione layout:

6. I nostri ingegneri forniscono disegni di layout 2D/3D per il tuo stabilimento, inclusi i requisiti elettrici e dell'aria. Parti di ricambio:Installazione in loco, calibrazione e integrazione con la tua linea di produzione esistente da parte dei nostri tecnici esperti.

7. Formazione completa:Formazione pratica per i tuoi operatori e personale di manutenzione sull'uso della macchina, programmazione ricette, pulizia e manutenzione preventiva.

8. Garanzia: Parti di ricambio:Supporto remoto:

9. Supporto tecnico online 24/7 tramite telefono, email, WhatsApp o videochiamata. Parti di ricambio:Disponibilità garantita di parti di ricambio originali con spedizione rapida (2-7 giorni tramite corriere aereo).

10. Imballaggio e spedizioneImballaggio:Accessori:

Piccole parti (ugelli, pompe, quadri elettrici) sono imballate in sacchetti di plastica sigillati e cartoni foderati di schiuma.

• Spedizione:Porto di carico:

• Shenzhen / Guangzhou / Shanghai, Cina (su richiesta del cliente).Tempi di consegna:

• Linee standard: 20-30 giorni lavorativi; linee personalizzate: 30-45 giorni lavorativi dopo la conferma dell'ordine e l'approvazione tecnica.Metodo di spedizione:

• Disponibile via mare (FCL/LCL), trasporto aereo o corriere espresso per parti di ricambio.Termini di spedizione:

• FOB, CIF, CNF, DDP – personalizzabile in base alla tua posizione e preferenza.Documentazione:

• Fattura commerciale, lista di imballaggio, polizza di carico, manuale utente e certificato CE (se applicabile) forniti.FAQ

• D1: Che tipi di rivestimenti può applicare questa linea automatica?R: La linea è compatibile con la maggior parte dei rivestimenti per legno, inclusi vernici a base d'acqua, a base solvente, polimerizzabili UV, PU, NC e a indurimento acido. La scelta degli ugelli, delle guarnizioni della pompa e del metodo di essiccazione può essere personalizzata in base alla tua specifica chimica di rivestimento.

• D2: La linea può spruzzare sia pannelli piatti che bordi profilati?R: Per i pannelli piatti, gli ugelli alternati forniscono un'eccellente copertura. Per il rivestimento dei bordi, offriamo ugelli laterali personalizzabili o un modulo di spruzzatura bordi separato. Si prega di specificare i requisiti di rivestimento dei bordi durante la consulenza.

• D3: Quanto vernice posso risparmiare rispetto alla spruzzatura manuale?R: I nostri sistemi automatici raggiungono tipicamente un'efficienza di trasferimento del 70-80%, il che significa il 20-30% in meno di sprechi di vernice rispetto alla spruzzatura manuale. La camera di spruzzatura chiusa e il sistema di recupero overspray riducono ulteriormente la perdita di materiale.

• D4: Quanto tempo ci vuole per cambiare colore?R: Con il sistema di risciacquo automatico opzionale, un cambio colore può essere completato in 5-10 minuti. Senza il sistema di risciacquo, la pulizia manuale richiede circa 15-20 minuti.

D5: Qual è il tempo di essiccazione tipico per i rivestimenti a base d'acqua?

• R: Il tempo di essiccazione dipende dallo spessore del rivestimento, dalla temperatura e dal flusso d'aria. Con il nostro forno di essiccazione IR a 60-80°C, i rivestimenti a base d'acqua polimerizzano tipicamente in 2-5 minuti. Possiamo personalizzare la lunghezza del forno e le zone di temperatura per adattarci alla velocità di produzione richiesta.D6: Posso integrare questa linea con la mia macchina di polimerizzazione UV o il mio trasportatore esistente?D7: Quale manutenzione è richiesta per gli ugelli a spruzzo?

• R: Si raccomanda la pulizia quotidiana di ugelli e cappelli d'aria. Forniamo un programma di manutenzione dettagliato e includiamo strumenti di pulizia di base. Guarnizioni e aghi di ricambio sono disponibili come parti di ricambio.D8: Offrite formazione e installazione per clienti esteri?

• R: Sì. Forniamo installazione e messa in servizio in loco da parte dei nostri ingegneri (spese di viaggio a carico del cliente). In alternativa, offriamo installazione guidata da video con supporto remoto per ridurre i costi. La formazione degli operatori può essere condotta in loco o tramite sessioni video live.D9: Qual è il periodo di garanzia e cosa copre?

• R: La garanzia è di 12 mesi dalla data di messa in servizio (o 14 mesi dalla spedizione, a seconda di quale sia anteriore). Copre difetti di fabbricazione e guasti prematuri dei componenti meccanici. Le parti di consumo (ugelli, cinghie, filtri) non sono coperte. I componenti elettrici hanno una garanzia di 6 mesi.D10: La linea può essere aggiornata in seguito per una maggiore velocità o funzioni aggiuntive?

• R: Assolutamente. Il design modulare consente aggiornamenti futuri come l'aggiunta di più ugelli, l'estensione del forno di essiccazione o l'integrazione di un modulo di polimerizzazione UV. Si prega di discutere i tuoi piani futuri con i nostri ingegneri per un percorso di aggiornamento personalizzabile.
