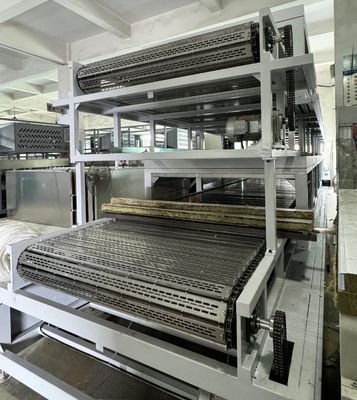

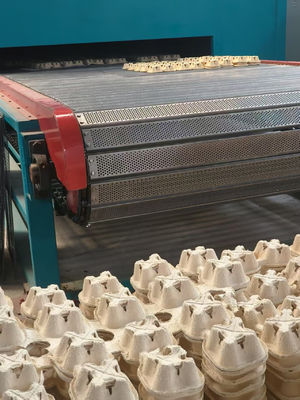

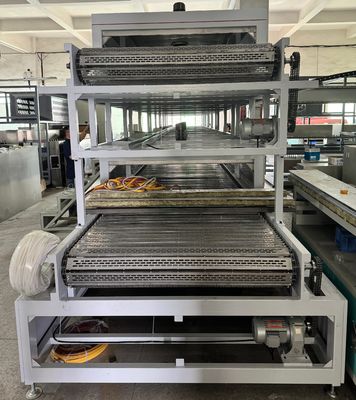

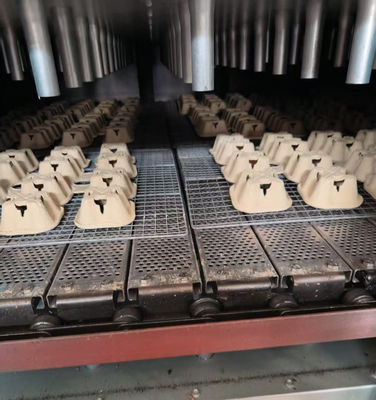

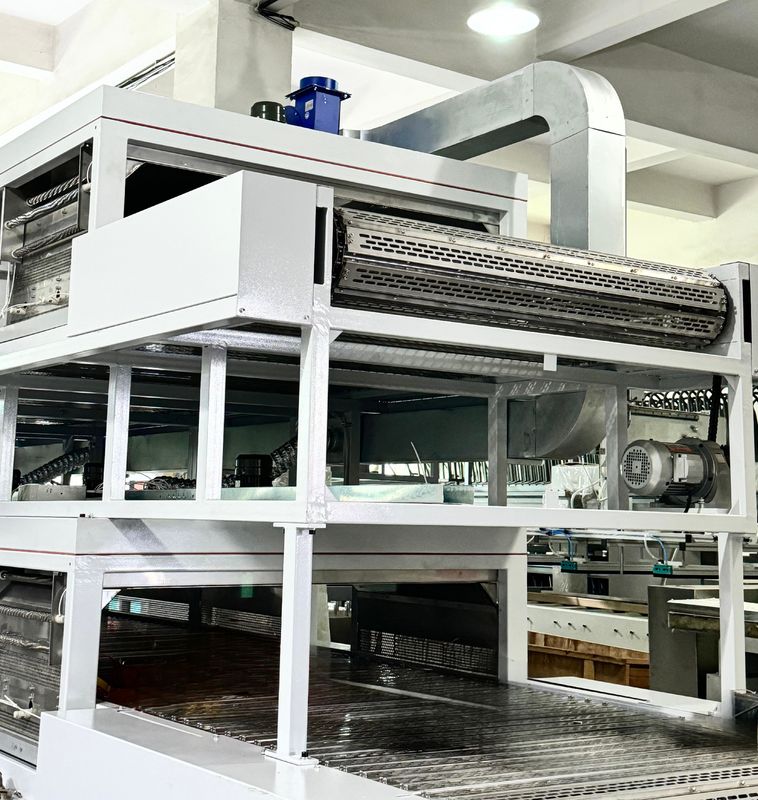

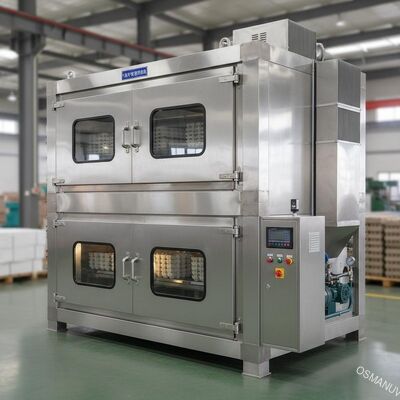

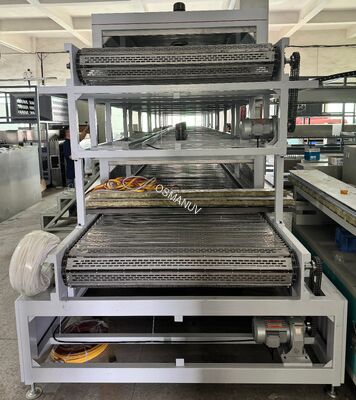

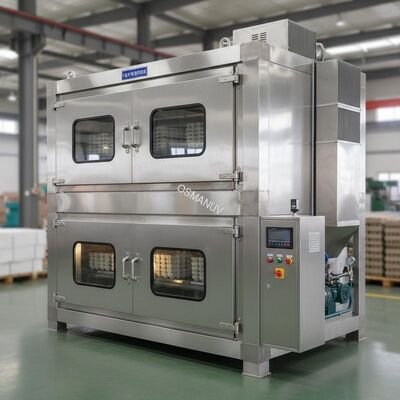

Forno essiccatore a gas naturale a doppio piano ad alta capacità per stampaggio di polpa industriale
Dettagli:
| Luogo di origine: | Cina |
| Marca: | OSMANUV |
| Certificazione: | ISO9001 |
| Numero di modello: | OSM-DNG-1320 |
| Documento: | Natural Gas Drying Machine.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | SCATOLA IN LEGNO |
| Tempi di consegna: | 30 ~ 40 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Negoziazione |
|
Informazioni dettagliate |
|||
| Alimentazione elettrica: | 220V/380V/415V, 50Hz/60Hz | Larghezza massima del prodotto: | 1320 mm |
|---|---|---|---|
| Pagamento: | T/T | Velocità di rivestimento: | regolabile, 0,1-3 metri/min |
| Grado automatico: | Automatico | Funzione: | asciugatura e disidratazione |
| Materiale di asciugatura: | mangime, fertilizzante, ecc. | Peso: | Varia in base al modello, in genere da 500 kg a 5000 kg |
| Evidenziare: | forno di essiccazione per stampaggio di polpa industriale,essiccatore a gas naturale a doppio piano,essiccatore industriale ad alta capacità |
||
Descrizione di prodotto
Forno di essiccazione a gas naturale a due piani ad alta capacità per lo stampaggio di pasta di legno industriale
Composizione della linea di produzione
Questo sistema di asciugatura ottimizzato in termini di spazio comprende:
- Trasportatore di alimentazione motorizzato– velocità variabile, design compatto, con stazione di carico prodotto manuale o automatica
- Tunnel di asciugatura isolato a doppio strato– due camere di essiccazione impilate verticalmente (piano inferiore + piano superiore), isolamento in lana di roccia ad alta densità (100-120 mm)
- Unità bruciatore a gas naturale integrato– bruciatore compatto a fiamma diretta, scambiatore di calore in acciaio inox, valvola di regolazione modulante
- Ventole per la circolazione dell'aria ad alta efficienza– due ventilatori (uno per piano) con controllo della velocità variabile, alette di distribuzione dell'aria regolabili
- Sistema di scarico con ammortizzatori regolabili– per il controllo e la rimozione dell’umidità
- Pannello di controllo PLC compatto– design con montaggio a parete o su macchina, HMI touchscreen da 7", memorizzazione di ricette di base (fino a 30 ricette)
- Sistema di monitoraggio della temperatura– Sensori PT100 in ciascun deck con display digitale
- Trasportatore di uscita– con vassoio di raccolta prodotto o stazione di scarico manuale
- Sistema di interblocco di sicurezza del gas– rilevatore di fiamma, sensore di perdite di gas, valvola di intercettazione manuale, pulsante di arresto di emergenza
Il sistema è progettato per un ingombro compatto, adatto a strutture con spazio limitato. La lunghezza totale può arrivare fino a 6 metri per la produzione su piccola scala.
Panoramica del prodotto
QuestoEssiccatore compatto a gas naturale a doppio stratoè specificamente progettato peroperazioni di stampaggio di pasta di piccole e medie dimensioni, linee di produzione pilota o strutture congravi vincoli di spazio. Impilando verticalmente due camere di essiccazione, questo sistema raggiunge il doppio della capacità di essiccazione di un essiccatore a piano singolo occupando la stessa superficie, richiedendo in genere solo 6-15 metri di spazio lineare rispetto ai 12-30 metri di un sistema comparabile a piano singolo.
L'asciugatrice utilizzariscaldamento diretto a gascon circolazione forzata di aria calda. Il gas naturale viene bruciato in un bruciatore modulante compatto e ad alta efficienza e l'aria calda viene fatta circolare in modo indipendente attraverso ciascuna camera. Il piano inferiore e quello superiore sono dotati di controlli separati della temperatura e regolazioni del flusso d'aria, consentendo un funzionamento flessibile per diversi tipi di prodotto o diverse fasi di essiccazione.
Il design compatto è ideale per i produttori che:
- Espansione della produzione ma spazio limitato
- Impostazione di una linea di essiccazione pilota o di ricerca e sviluppo
- Produzione di prodotti stampati in pasta di legno di alto valore in piccoli lotti
- Operare in strutture a più piani dove lo spazio orizzontale è limitato
- Ammodernamento di una linea di produzione esistente con spazio limitato per ulteriore capacità di essiccazione
Specifiche tecniche
| Parametro | Valore/Intervallo |
|---|---|
| Configurazione del piano di asciugatura | Doppio strato (due camere di essiccazione impilate verticalmente), disposizione del trasportatore a passaggio singolo |
| Lunghezza totale del tunnel di asciugatura | 6 / 8 / 10 / 12 / 15 metri (personalizzabile) |
| Larghezza di asciugatura effettiva per piano | 400 / 600 / 800 / 1000 mm (personalizzabile) |
| Distanza in altezza del ponte | 150 - 400 mm (regolabile, indipendente per piano) |
| Velocità del nastro trasportatore | 0,5 - 10 m/min (controllato da inverter, indipendente per piano) |
| Tipo di cintura | Rete in acciaio inox (standard) / rete in PTFE / trasportatore a catena (personalizzabile) |
| Capacità di asciugatura | 200 - 2000 kg di prodotto umido all'ora (personalizzabile) |
| Fonte di riscaldamento | Gas naturale (di serie) / GPL / biogas (personalizzabile) |
| Portata termica del bruciatore | 50 - 600 chilowatt (personalizzabile) |
| Consumo di gas naturale | 25 - 200 Nm³/ora (a seconda del prodotto) |
| Intervallo di temperatura di asciugatura | 50°C - 150°C (regolabile, indipendente per piano) |
| Temperatura massima (opzionale) | Fino a 250°C con specifiche per alte temperature (personalizzabile) |
| Tempo di permanenza per lotto | 10 - 60 minuti (personalizzabiletramite velocità del nastro e lunghezza del tunnel) |
| Circolazione dell'aria | Ventilatori centrifughi ad alta efficienza (uno per piano), controllo della velocità variabile |
| Controllo dell'umidità | Controllo manuale o automatico della serranda di scarico (automatico con sensore di umidità opzionale) |
| Precisione del controllo della temperatura | ±2°C (controllo PID) |
| Contenuto di umidità finale | 3% - 15% (regolabile) |
| Efficienza termica | Fino all'85% |
| Alimentazione elettrica | 380V / 400V / 220V, 50/60Hz, trifase o monofase (personalizzabile) |
| Sistema di controllo | PLC con HMI touchscreen da 7", memorizzazione ricette (30 ricette), registrazione dati di base tramite USB |
| Caratteristiche di sicurezza | Rilevatore di fiamma, sensore di perdite di gas, valvola di intercettazione automatica, arresto di emergenza, allarme di sovratemperatura |
| Spessore dell'isolamento | Lana di roccia ad alta densità da 100 mm |
| Materiale dell'alloggiamento | Acciaio inossidabile SUS304 (camera interna e parti a contatto con gli alimenti), telaio esterno in acciaio verniciato a polvere (personalizzabile) |
| Dimensioni complessive (L×L×A) | Lunghezza: 6 - 15 m, Larghezza: 1,5 - 2,5 m, Altezza: 2,5 - 3,5 m |
| Preassemblaggio | Completamente preassemblato in fabbrica, spedito come sezioni modulari per un rapido collegamento in loco |
| Conformità | CE, ISO9001 |
Applicazioni
- Produzione di stampaggio di pasta di legno su piccola e media scala– Gamma di capacità 500-2000 kg/ora
- Linee pilota e strutture di ricerca e sviluppo– per lo sviluppo di nuovi prodotti e l’ottimizzazione dei processi
- Prodotti speciali stampati in pasta di legno– Articoli in piccole serie e di alto valore (confezioni per cosmetici, contenitori per alimenti premium, inserti elettronici)
- Avvio operazioni di stampaggio pasta– soluzione di essiccazione entry-level conveniente con capacità di espansione
- Strutture multiprodotto– frequente passaggio tra diversi tipi di prodotto
- Strutture con spazio limitato– fabbriche a più piani, retrofit, layout con vincoli di spazio
- Strutture educative e formative– insegnamento della tecnologia di stampaggio della pasta
Opzioni di personalizzazione
Questo essiccatore compatto offre una personalizzazione flessibile per diverse applicazioni:
- Lunghezza del tunnel personalizzabile– da 6 metri (minimo) a 15 metri (massimo), consentendo il ridimensionamento della capacità senza modificare la larghezza della macchina
- Larghezza di asciugatura personalizzabile– da 400 mm (prodotti stretti) a 1000 mm (vassoi standard)
- Tipo di cintura personalizzabile– rete in acciaio inossidabile (standard), rete in PTFE (antiaderente), trasportatore a catena (prodotti pesanti) o nastro metallico (flusso d'aria elevato)
- Spazio sul ponte personalizzabile– regolazione indipendente delle altezze del piano superiore e inferiore per diversi spessori di prodotto
- Intervallo di temperatura personalizzabile– standard 50-150°C, opzione ad alta temperatura fino a 250°C per applicazioni specializzate
- Tipo di carburante personalizzabile– gas naturale, GPL o biogas; disponibile la funzionalità dual-fuel
- Sistema di controllo personalizzabile– controllo manuale di base (quadranti e interruttori) o automazione completa tramite PLC con touchscreen
- Carico/scarico trasportatore personalizzabile– stazione di carico manuale, semiautomatica o completa integrazione con macchine formatrici a monte
- Pacchetto sicurezza personalizzabile– rilevatori di gas aggiuntivi, barriera fotoelettrica, scanner d'area
- Voltaggio e frequenza personalizzabili– per qualsiasi località globale
- Colore e marchio personalizzabili– Personalizzazione OEM disponibile
Caratteristiche principali
- Ingombro compatto– occupa il 40-50% di spazio in meno rispetto a un essiccatore a piano singolo paragonabile, ideale per strutture con spazi limitati
- Preassemblato e testato– spedito come unità modulare, tempi di installazione in loco notevolmente ridotti (tipicamente 3-5 giorni)
- Controllo del ponte indipendente– i piani superiore e inferiore possono gestire contemporaneamente prodotti diversi o temperature di essiccazione diverse
- Efficienza energetica– efficienza termica fino all’85% con recupero di calore opzionale, costi operativi inferiori rispetto all’asciugatura elettrica
- Cambio prodotto rapido– richiamo di parametri basati su ricetta (temperatura, velocità, flusso d'aria) per diversi tipi di prodotto
- Funzionamento intuitivo– interfaccia touchscreen intuitiva con visualizzazione della temperatura in tempo reale e indicazioni di allarme
- Design a bassa manutenzione– gruppo bruciatore accessibile, porte basculanti per accesso al nastro, pannelli facilmente rimovibili
- Opzioni di carburante flessibili– compatibile con gas naturale, GPL e biogas; convertibile sul campo
- Sistemi di sicurezza integrati– rilevazione fiamma, sensori fughe gas, valvole di intercettazione automatica
- Progettazione scalabile– aggiungere ulteriori sezioni di tunnel o passare a una larghezza maggiore senza sostituire l'intero sistema
- Funzionalità di registrazione dei dati– Porta USB per esportare i parametri di essiccazione (temperatura, velocità, durata) per registrazioni di qualità
- Punto di ingresso conveniente– investimento di capitale inferiore rispetto ai sistemi su larga scala, ideale per start-up e linee pilota
Supporto e servizi
- Supporto tecnico gratuito a vita– assistenza telefonica, via email e videochiamata
- Installazione e messa in servizio in loco– ingegneri disponibili a livello globale, in genere 3-5 giorni in loco
- Formazione degli operatori– 2-3 giorni di formazione in sede inclusi; possibilità di formazione a distanza disponibile
- 1 anno di garanzia– su tutti i componenti meccanici ed elettrici (garanzia estesa disponibile)
- Fornitura pezzi di ricambio– Pezzi di ricambio critici immagazzinati per la spedizione espressa in 48 ore
- Diagnostica remota– Accesso VPN per la risoluzione dei problemi (disponibile con l'opzione di controllo PLC)
- Test campione gratuito– spedire i vostri prodotti stampati in pasta umida; forniamo il rapporto sul test di asciugatura
- Supporto all'ottimizzazione dei processi– i nostri ingegneri ti aiutano a sviluppare parametri di essiccazione ottimali per i tuoi prodotti specifici
- Percorso di aggiornamento– gli essiccatori compatti esistenti possono essere aggiornati con sezioni di tunnel aggiuntive, recupero di calore o controlli avanzati
Imballaggio e spedizione
- Imballato in casse di legno rinforzate per esportazione con pellicola antiruggine VCI e imbottitura in schiuma
- Spedito come sezioni modulari (corpo del tunnel principale, piani trasportatori, pannello di controllo, unità bruciatore) per il caricamento dei container (container da 20 piedi o 40 piedi)
- Include: manuale in inglese, certificato CE, schemi elettrici, schema di collegamento del gas, certificato di calibrazione, kit attrezzi, kit ricambi
- Termini di spedizione: FOB / CIF / DDP via mare, aereo o terrestre
- Tempi di consegna: 20 giorni per la configurazione standard; 30-45 giorni per opzioni personalizzate
- Ordine minimo: 1 set
Domande frequenti
D1: Quanto spazio richiede l'asciugatrice compatta a doppio strato rispetto a un'asciugatrice a piano singolo?
R1: L'asciugatrice compatta a doppio strato occupa in genere il 40-50% di spazio in meno rispetto a un'asciugatrice a piano singolo con capacità comparabile. Ad esempio, un essiccatoio a camera singola che richiede 15-20 metri di spazio lineare può essere sostituito da un'unità a due camere che richiede solo 8-12 metri. L'impronta esatta dipende dalla lunghezza e dalla larghezza del tunnel selezionate.
D2: Posso iniziare con una lunghezza del tunnel più breve e aggiungere sezioni successivamente man mano che la produzione aumenta?
R2: Sì. Il design modulare consente di iniziare con un tunnel più corto (ad esempio, 6 metri) e di aggiungere successivamente ulteriori sezioni di tunnel per aumentare la capacità di essiccazione. Si tratta di un modo conveniente per ampliare la produzione senza sostituire l'intero essiccatore. Si prega di consultare il nostro team di ingegneri per la progettazione dell'espansione modulare.
Q3: Questa asciugatrice è adatta per asciugare prodotti a pareti sottili come piatti usa e getta?
R3: Sì. La distanza regolabile del piatto (150-400 mm) e la velocità variabile del nastro consentono un controllo preciso per i prodotti a pareti sottili. La circolazione forzata dell'aria calda garantisce un'asciugatura uniforme senza deformazioni. Per prodotti molto sottili (ad esempio, 0,5-1 mm di spessore), consigliamo l'opzione del nastro in rete PTFE per evitare che si attacchino.
Q4: Qual è il consumo energetico dell'asciugatrice compatta (escluso il gas)?
R4: Il consumo di energia elettrica è relativamente basso, in genere 5-15 kW a seconda del numero di ventilatori, motori del trasportatore e sistema di controllo. La maggior parte dell’energia utilizzata proviene dal gas naturale, che generalmente è più conveniente rispetto al riscaldamento elettrico per le applicazioni di essiccazione industriale.
