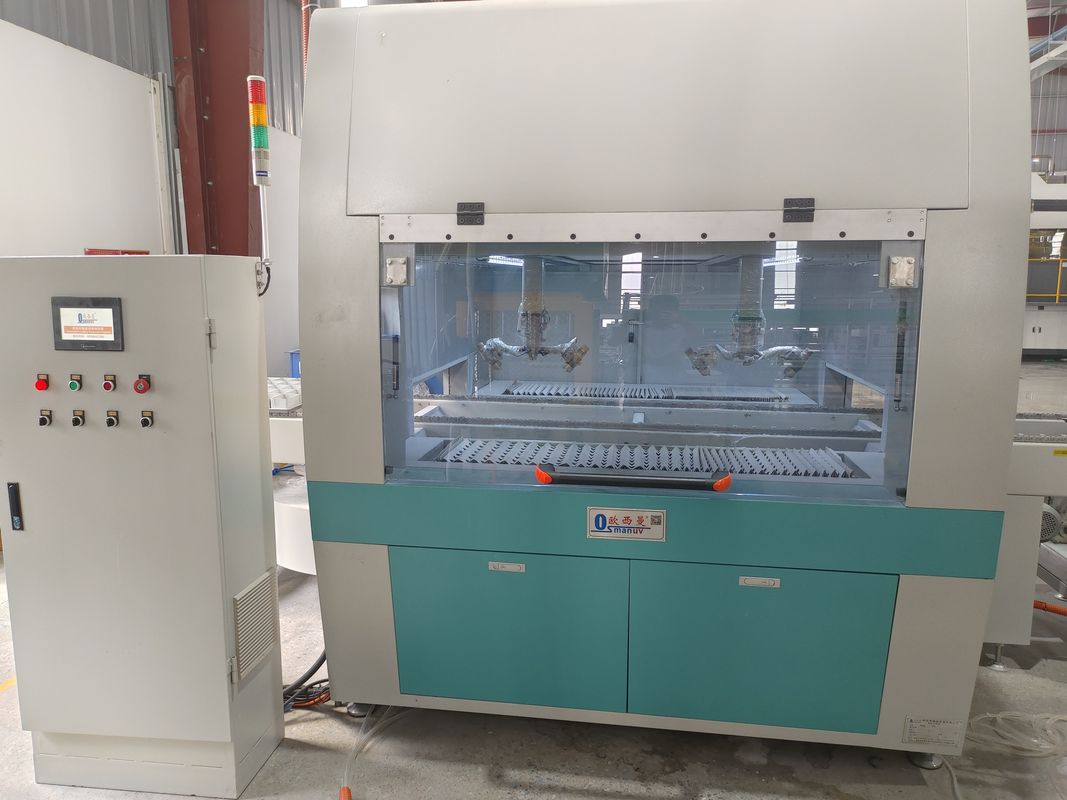

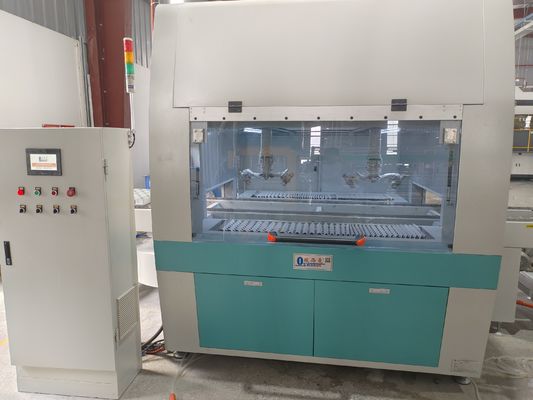

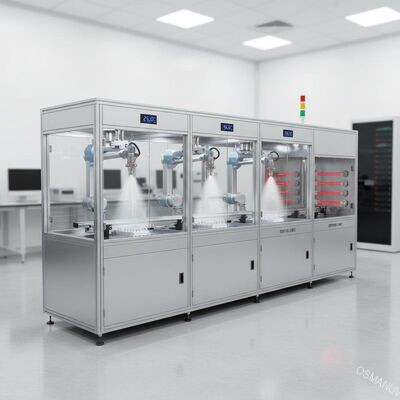

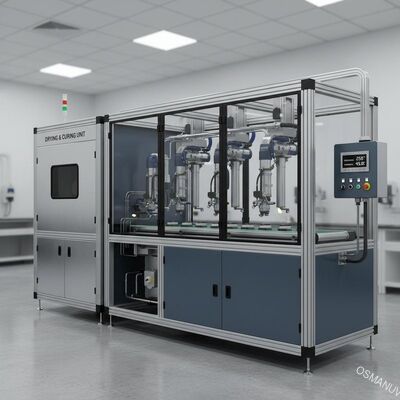

Linea di rivestimento per spruzzo ad ultrasuoni di precisione con spruzzo e controllo della temperatura e dell'umidità a più stazioni
Dettagli:
| Luogo di origine: | Cina |
| Marca: | OSMANUV |
| Certificazione: | ISO9001 |
| Numero di modello: | OSM-PT-1320 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | SCATOLA IN LEGNO |
| Tempi di consegna: | 30 ~ 40 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Negoziazione |
|
Informazioni dettagliate |
|||
| Velocità del trasportatore: | 0,5 – 15 m/min | ||
|---|---|---|---|
| Evidenziare: | Macchina per rivestimento a spruzzo ad ultrasuoni di precisione,Sistema di verniciatura a spruzzo multi-stazione,Attrezzatura per verniciatura a spruzzo a temperatura controllata |
||
Descrizione di prodotto
Linea di rivestimento a spruzzo ad ultrasuoni di precisione per imballaggi di polpa industriale delicati

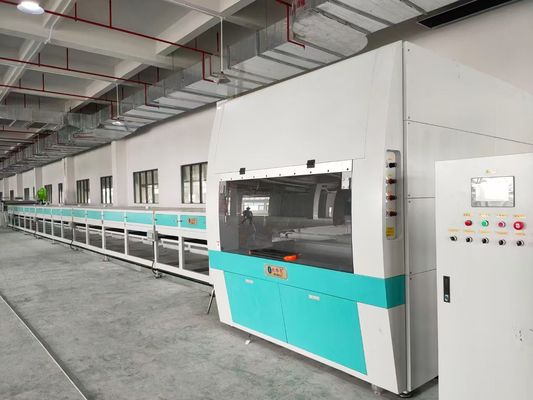

Composizione della linea di produzione

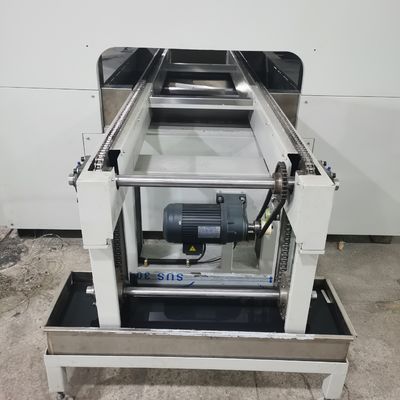

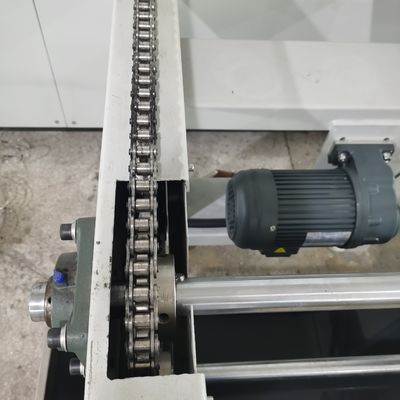

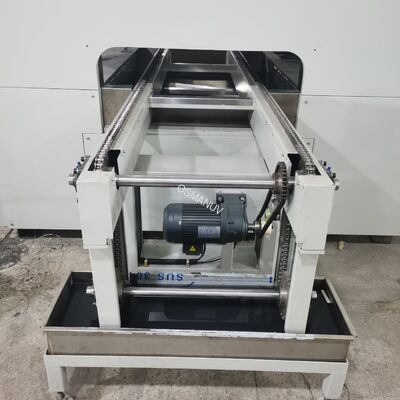

- Convogliatore di alimentazione- servo-driven con controllo della spaziatura del prodotto, larghezza personalizzabile (400~1600 mm)
- Stazione di pretrattamento∆ rimozione della polvere e pulizia delle superfici con coltello ad aria ionizzante

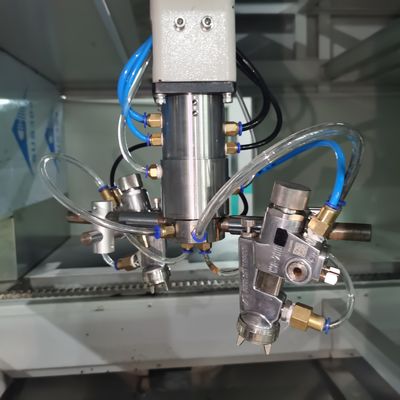

- Camera di rivestimento a spruzzo a più stazioni2 8 stazioni di spruzzatura con controllo indipendente, dotate di pistole ad aria di alta precisione o HVLP
- Sistema di rifornimento e circolazione del rivestimento- serbatoio in acciaio inossidabile con agitatore, pompa del diaframma, filtrazione 50 ‰ 200 μm
- Casella di spruzzatura a temperatura e umidità controllata- sistema di filtrazione in tre fasi, mantiene 18°C e 45°C e 65°C per condizioni di rivestimento ottimali
- Tunnel di asciugatura multi-zona¢ Curing IR, aria calda o UV-LED (personalizzabile), ciascuna zona controllata indipendentemente
- Sistema di trattamento delle emissioni di scarico e della nebbia di vernice efficienza di cattura > 98% con trattamento a secco o bagnato
- Gabinetto di controllo PLCo PLC Allen-Bradley con HMI touchscreen da 12′′
- Stazione di controllo qualità- sistema di visione opzionale per il rilevamento dei difetti
- Convogliatore di scarico con impilamento robotico¢ conteggio e impilazione automatici dei prodotti
Tutte le parti in contatto con il prodotto sono realizzate in acciaio inossidabile SUS304 di qualità alimentare.
Parametri tecnici
| Parametro | Valore / Intervallo |
|---|---|
| Tipo di linea di produzione | Rivestimento a spruzzo continuo in linea (passaggio singolo o multipassaggio, personalizzabile) |
| Larghezza di lavoro massima | 400 / 600 / 800 / 1000 / 1200 / 1400 / 1600 mm (personalizzabile) |
| Intervallo di altezza del prodotto | 10 250 mm (regolabile, opzione motorizzata) |
| Velocità del trasportatore | 0.5 15 m/min (controllato dall'inverter) |
| Capacità di produzione | 500 ¥ 5000 pcs/ora (dipendente dal prodotto, personalizzabile) |
| Numero di stazioni di irrigazione | 2 8 stazioni (controllate in modo indipendente) |
| Tipo di ugello di spruzzo | HVLP / spruzzo d'aria / senza aria / ultrasuoni (personalizzabile) |
| Tipo di rivestimento | Biopolimero a base d'acqua (PLA/PHA), a base di solvente, curabile ai raggi UV (personalizzabile) |
| Spessore del rivestimento (asciutto) | 5 ′′ 100 μm (personalizzabile) |
| Peso del rivestimento per prodotto | 0.1 10 g (programmabile) |
| Efficienza di trasferimento del rivestimento | ≥ 85% (HVLP/ultra-sonico) |
| Temperatura della cabina di spruzzatura | 18 ‡ 28°C (±2°C, PID controllato) |
| Umidità della cabina di spruzzatura | 45 ∼ 65% RH (±5%, PID controllato) |
| Metodo di asciugatura | IR / aria calda / UV-LED / NIR / Combinazione (personalizzabile) |
| Intervallo di temperatura di asciugatura | 40 °C 120 °C (indipendente dalla zona) |
| Tempo di cura | 30 300 secondi (personalizzabile) |
| Efficienza di cattura della nebbia di vernice | ≥98% |
| Emissioni di COV | < 50 mg/m3 (conforme alle norme internazionali) |
| Fornitore di alimentazione | 380V / 400V / 460V, 50/60Hz, 3 fasi (personalizzabile) |
| Sistema di controllo | S7‐1200/1500 PLC o Allen‐Bradley, 12" HMI, memorizzazione delle ricette (200+ ricette) |
| Registrazione dei dati | USB, Ethernet/IP, Profibus, integrazione cloud opzionale |
| Caratteristiche di sicurezza | Apparecchi elettrici a prova di esplosione, rilevamento dei gas, spegnimento delle fiamme, arresto di emergenza |
| Materiale di alloggiamento | SUS304 in acciaio inossidabile (camera a spruzzo), telaio in acciaio pesante con vernice anticorrosione |
| Rispetto | CE, ISO9001, UL facoltativo, ATEX |
Applicazioni
- Imballaggi industriali pesanti- protezioni per angoli, protezioni per bordi, supporti per pallet
- Imballaggi elettronici- vaschette antistatiche per semiconduttori, schede di circuiti, dischi rigidi
- Imballaggio di parti per autoveicoli- vassoi di fibre stampate per componenti delicati
- Imballaggi per macchine industriali- inserti personalizzati per macchinari pesanti
- Commercio elettronico e imballaggi per spedizioni√ apparecchi per la distribuzione della pasta da pasta, pezzi protettivi per gli angoli
- Logistica e magazzinaggio— reusable molded fiber dunnage and separators
- Contenitori industriali sfusi¥ contenitori di fibre stampate
Opzioni di personalizzazione
- Larghezza di lavoro personalizzabile¥ da 300 mm a 2000 mm
- Numero personalizzabile di stazioni di irrigazione- 2 a 8 stazioni per rivestimento a uno o più strati
- Configurazione personalizzabile dell'ugello di spruzzo∆ fisso, reciproco o robotico
- Tipo di rivestimento personalizzabile rivestimenti a base di acqua, biopolimeri, solventi, UV-curable o speciali
- Spessore del rivestimento personalizzabileda 3 a 200 μm
- Sistema di asciugatura personalizzabile- IR, aria calda, UV-LED, NIR o combinazione
- Tipo di trasportatore personalizzabile- cintura, rullo, catena o cintura a vuoto per prodotti sottili
- Manipolazione dei prodotti personalizzabile- caricamento manuale, semiautomatico o completamente automatico con caricatore/scaricatore robotizzato
- Intervallo di temperatura e umidità personalizzabile- per le chimiche specializzate di rivestimento
- Trattamento dei gas di scarico personalizzabile- filtro a secco, scrubber umido o carbone attivo
- Integrazione dei dati personalizzabileL'integrazione MES/ERP, monitoraggio remoto, reporting cloud
- Voltaggio e frequenza personalizzabiliPer qualsiasi località globale
- pacchetto di sicurezza personalizzabile¢ certificazione ATEX, tende luminose, scanner di area
Caratteristiche chiave
- Funzionamento continuo ad alta velocità- fino a 50 cicli al minuto, ideale per la produzione di massa
- Capacità di spruzzatura a più stazioni️ prima + verniciatura in un solo passaggio
- Controllo dei rivestimenti di precisioneAccuratezza del peso del rivestimento ±2%
- cabina di spruzzatura a temperatura e umidità controllata- elimina le variabili ambientali, garantisce una qualità costante indipendentemente dalle condizioni di fabbrica
- Alta efficienza di trasferimento- ≥85% con ugelli HVLP/ultra-sonici, riducendo fino al 30% i rifiuti di rivestimento
- Basse emissioni di COV️ < 50 mg/m3 con trattamento integrato degli scarichi
- Cattura della nebbia di vernice > 98%- ambiente di lavoro pulito, conforme alle normative
- Gestione delle ricette- 200+ ricette per il passaggio istantaneo tra i prodotti
- Ciclo di pulizia automatizzato∆ pulizia programmabile dell'ugello e lavaggio in camera
- Efficienza energeticaVentilatori VFD, asciugatura a controllo di zona, modalità standby
- Tracciabilità dei dati la registrazione di lotti completi per garantire la qualità e la conformità normativa
- Facile manutenzione- porte di camere di spruzzo sving-open, ugelli a rilascio rapido, banchi di filtri accessibili
- Progettazione modulare- aggiungere stazioni o aggiornare componenti senza sostituire l'intera linea
Supporto e servizi
- Supporto tecnico gratuito per tutta la vita¢ telefono, e-mail, videochiamata
- Installazione e messa in servizio in loco¢ ingegneri disponibili nel mondo
- Formazione per operatori e manutenzione- 5 giorni di formazione in loco inclusi
- Garanzia di 2 anni- su tutti i componenti meccanici ed elettrici
- Fornitura di ricambi- Garanzia di oltre 10 anni; spedizione espressa di 48 ore
- Programma di manutenzione preventiva- controllo annuale, taratura degli ugelli, sostituzione dei filtri
- Consulenza per la formulazione di rivestimentiI nostri ingegneri ti aiutano a selezionare o sviluppare il rivestimento ottimale per il tuo prodotto
- Esame gratuito dei campioniInviate i vostri prodotti di fibre stampate; forniamo il rapporto di prova di rivestimento con parametri ottimizzati
- Diagnostica a distanzaL'accesso VPN al PLC per la risoluzione dei problemi in tempo reale
Imballaggio e spedizione.
- Confezionati in scatole di compensato di qualità per l'esportazione con pellicola antiruggine VCI, sacchetti di essiccanti e imbottitura di schiuma
- Spediti in sezioni modulari (cornice principale, camere di spruzzo, sezioni trasportatrici, armadietto di controllo) per il carico in container
- Componenti sensibili (ugelli, sensori, PLC) confezionati separatamente con protezione antistatica
- Comprende: manuale in inglese, certificato CE, schemi elettrici, certificati di taratura, kit di attrezzi, kit di ricambi
- Termini di spedizione: FOB / CIF / DDP via mare, trasporto aereo o trasporto terrestre
- Tempo di consegna: 35 giorni per la configurazione standard; 45-60 giorni per le linee completamente personalizzate
Domande frequenti
Q1: Qual è la capacità di produzione tipica di questa linea di rivestimento a spruzzo in linea?
A1: La capacità di produzione dipende dalla dimensione del prodotto, dalla velocità del trasportatore e dal numero di stazioni di spruzzatura.una linea larga 600 mm con una velocità di 8 m/min può rivestire circa 2La capacità è completamente personalizzabile regolando lunghezza e velocità della linea.
D2: Questa linea può rivestire sia l'interno che l'esterno dei prodotti in fibra stampata?
A2: Questo modello è ottimizzato per il rivestimento interno delle superfici.o consideriamo la nostra linea di spruzzo a doppio lato (prodotto 3).
D3: In che modo la cabina di spruzzo controllata per temperatura e umidità migliora la qualità del rivestimento?
A3: i rivestimenti a base d'acqua e biopolimeri sono molto sensibili alla temperatura e all'umidità. se l'ambiente è troppo secco, il rivestimento si asciuga troppo rapidamente e può rompersi.il rivestimento potrebbe non essere curato correttamenteLa cabina controllata mantiene condizioni ottimali (18°C/28°C, 45°/65% RH), garantendo una costante formazione di film, adesione e prestazioni di barriera indipendentemente dalle condizioni di fabbrica.
D4: Quali tipi di rivestimenti possono essere utilizzati per l'imballaggio di pasta industriale?
A4: La linea è compatibile con rivestimenti barriera a base d'acqua (acrilico, poliuretano), dispersioni di biopolimeri (PLA, PHA, PBAT), rivestimenti a base di solventi e rivestimenti resistenti ai raggi UV.Per applicazioni a contatto con gli alimentiPer le applicazioni industriali pesanti che richiedono una elevata resistenza all'abrasione, si raccomandano rivestimenti in poliuretano o in epossidi.
Q5: Qual è il livello tipico di emissioni di COV di questo sistema?
A5: con i rivestimenti a base d'acqua, le emissioni di COV sono in genere inferiori a 50 mg/m3.e le concentrazioni di emissione sono mantenute al di sotto di 15 mg/m3Per i rivestimenti a base di solventi, offriamo filtrazione a carbone attivo per soddisfare le normative ambientali locali.
