Linea Compatta di Rivestimento e Polimerizzazione Excimer ad Alta Qualità per Pannelli Soft-Skin
Dettagli:
| Luogo di origine: | Cina |
| Marca: | OSMANUV |
| Certificazione: | ISO9001 |
| Numero di modello: | OSM-FG-1320 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | SCATOLA IN LEGNO |
| Tempi di consegna: | 30 ~ 40 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Negoziazione |
|
Informazioni dettagliate |
|||
| Distanza di irradiamento: | 50mm (regolabile) | Tensione di alimentazione: | 380 V 50 Hz |
|---|---|---|---|
| Applicazione: | Vernice a superficie secca | Velocità di polimerizzazione: | 1-3 s/tempo |
| Efficienza produttiva: | Non alta. | Velocità: | 0-15 m/min |
| Lampade UV: | 1 pezzo in totale | Gamma di lunghezze d'onda: | 1350 nanometro |
| Evidenziare: | Macchine per rivestimento a rulli da eccimer,Linea di raffreddamento UV per pannelli morbidi,Macchine per il curaggio di eccimeri di alta qualità |
||
Descrizione di prodotto
Linea compatta di rivestimento e di curatura a rulli excimer di alta qualità per pannelli morbidi per la pelle
Composizione della linea di produzione
Questa linea compatta di rivestimento a rulli excimer e cura è specificamente progettata per la produzione di lotti di piccole o medie quantità di pannelli skin-soft di alta qualità e consiste di:
- Unità di pulizia della polvere:Stazione di pulizia con spazzola e aspirapolvere a una o due facce che garantisce la pulizia della superficie del substrato prima dell'applicazione del rivestimento
- Macchine per rivestimento a singolo/doppio rullo di precisione:Testa di rivestimento ad alta precisione con rullo di dosaggio (cromato) e rullo applicatore di gomma per applicazione uniforme di rivestimento
- Zona di livellamento a infrarossi:Sezione di livellamento del flusso IR da 3 a 6 metri per una copertura ottimizzata del rivestimento prima dell'esposizione agli excimer
- Sistema UV Nano Excimer a più lampade:Unità di lampada excimer integrata che opera a lunghezze d'onda di 172 nm/186-254 nm per la polimerizzazione superficiale
- Sistema di monitoraggio dell' ossigeno e di depurazione dell' azoto:Sensore di O2 in tempo reale con regolazione automatica del flusso di azoto per mantenere l'atmosfera inerte
- Unità di cura finale UV di mercurio:Matrice di lampade a mercurio a banda larga per la cura a profonda profondità e il miglioramento delle proprietà superficiali
- Sistema di controllo PLC con HMI a colori:Interfaccia touchscreen user-friendly per il controllo dei parametri e la memorizzazione delle ricette
- Zona di raffreddamento/invecchiamento:Sezione di raffreddamento ad aria forzata facoltativa prima dell'impilazione del prodotto
- Unità di impilazione automatica:Sistema di raccolta di scarico per pannelli finiti

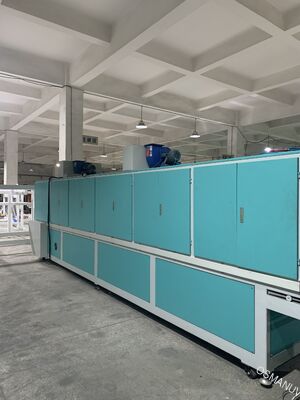

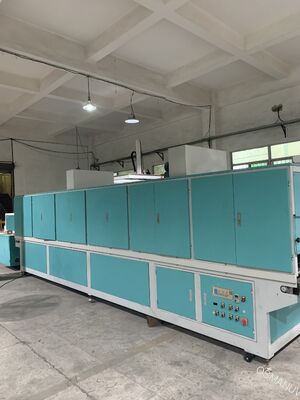

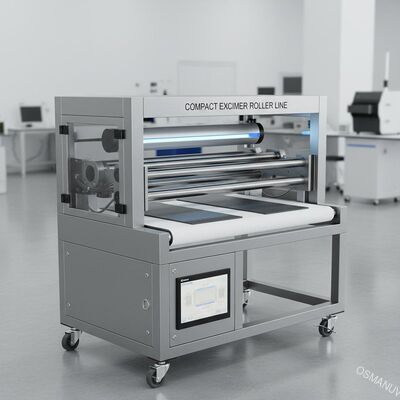

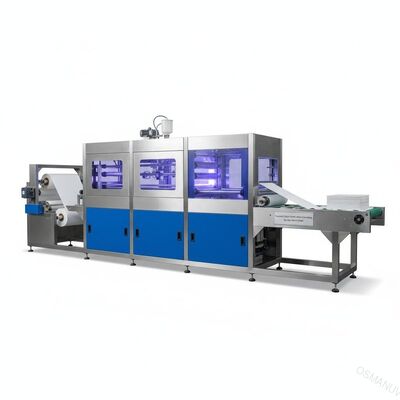

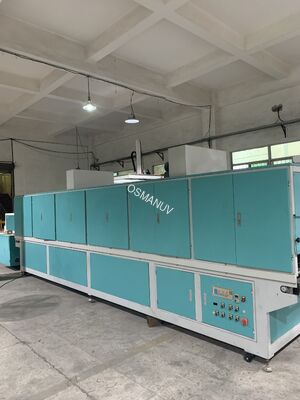

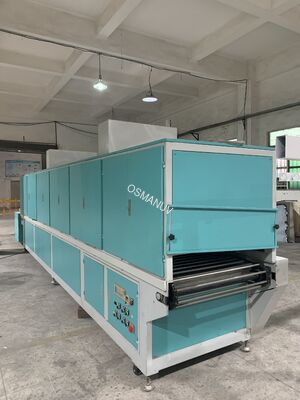

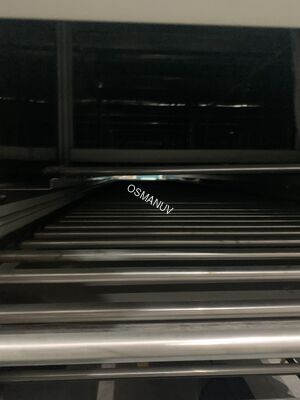

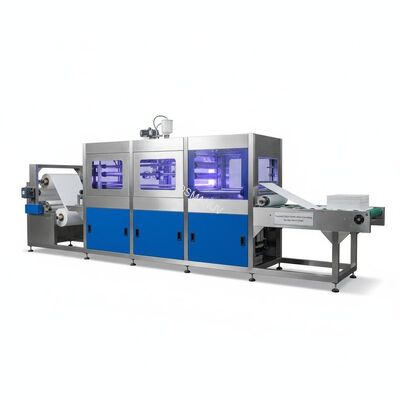

Visualizzazione del prodotto
La linea Compact High-Grade Excimer Roller Coating & Curing è un sistema di finitura professionale e efficiente nello spazio progettato per i produttori di pannelli di mobili di fascia alta, porte di armadi,pannelli decorativi, pavimenti SPC e tavole laminate in PVC che cercano la finitura tattile "soft skin" di prim'ordine.
La tecnologia di base utilizza lampade UV excimer a 172 nm che, in un ambiente inertato da azoto, polimerizzano solo lo strato superficiale più alto del rivestimento UV-curable,creando una struttura micro-ridotta che conferisce un aspetto ultra-matto (basso come 2-5 GU), proprietà anti-impronte digitali, e una lussuosa sensazione tattile simile alla pelle.
Il design compatto rende questa linea ideale per impianti con spazio limitato, mantenendo al contempo la produttività e la qualità di finitura dei sistemi più grandi.Con funzionamento completamente automatizzato dall'alimentazione del substrato all'impilazione dei pannelli finiti, la linea riduce al minimo l'intervento manuale, riduce i costi del lavoro e offre una qualità superficiale eccezionale e ripetibile per prodotti a pannelli di alta qualità.
Specifiche tecniche
| Parametro | Specifica / Descrizione |
|---|---|
| Designazione del modello | Serie Compact - Completamente personalizzabile |
| Tipo di sistema | Rivestimento a rulli + eccimeri UV + mercurio UV curing |
| Lunghezza d'onda dell'eccimer | 172nm (primario) / 186-254nm (compatibile con le bande di bordo) |
| Larghezza di lavoro | 600 / 1100 / 1320 mm (personalizzabile) |
| Intervallo di spessore di lavoro | 2 - 50 mm (3 - 30 mm per pannelli decorativi) |
| Lunghezza minima del pannello | 300 mm (350 mm per pannelli spessi da 10 a 30 mm) |
| Velocità del trasportatore | 0 - 20 m/min (regolabile senza passaggio tramite VFD) |
| Metodo di rivestimento | di larghezza superiore a 50 mm |
| Numero di teste di rivestimento | 1 - 2 (personalizzabile) |
| Diametro del rullo applicatore | Φ200 / Φ250 mm (personalizzabile) |
| Diametro del rullo di dosaggio | Φ123 / Φ150 mm (personalizzabile) |
| Lunghezza di livellamento a infrarossi | 3 - 6 metri (personalizzabili) |
| Spessore del rivestimento (umido) | Regolabile: 0,01 - 2,0 mm |
| Livello di lucentezza finito (60°) | Fino a 2-5 GU (ultra-mate) |
| Durezza superficiale | Durezza della matita 1H - 3H (a seconda della formulazione del rivestimento) |
| Performance anti-impronte digitali | Eccellente - le impronte digitali vengono eliminate rapidamente; la superficie microstrutturata riduce i segni visibili |
| Resistenza agli graffi | Superiore ai rivestimenti UV opaci standard |
| Potenza totale installata | 35 - 80 kW (a seconda della configurazione) |
| Fornitore di energia | 380V / 50Hz / 3-fase (configurabile a 220V / 60Hz) |
| Pressione dell'aria compressa | 0.4 - 0,7 MPa |
| Impressione della macchina (L × W × H) | Disegno compatto: circa 8.000-15.000 mm × 2.200 × 2.200 mm (personalizzabile in base alla larghezza) |
| Altezza dell'operazione | 900 mm (± 20 mm) |
| Sistema di controllo | PLC con HMI touchscreen a colori da 7′′, memorizzazione delle ricette, registrazione dei dati di produzione |
| Certificazioni di sicurezza | Certificato CE, conforme alla norma ISO9001:2015 |
Applicazioni
Perfetto per prodotti a pannelli di alta qualità che richiedono finiture superficiali di alta qualità con spazio limitato:
- pannelli di mobili di alta qualità:Apparecchi per la costruzione o la manutenzione di apparecchi per la costruzione o la costruzione di autoveicoli o autoveicoli
- Porte per armadi di cucina:Finitura ultra-matta e anti-impronte digitali per disegni di cucina moderni
- pannelli per edifici decorativi:pannelli per pareti interne, divisori per ambienti, materiali di finitura per spazi commerciali
- Pavimenti in SPC e WPC:Superficie resistente ai graffi e morbida per pavimenti compositi di lusso in vinile e legno-plastica
- pannelli laminati in PVC e PET/PETG:Finitura opaca per vari prodotti in lamiera decorativa
- Dispositivi per la costruzione di porte:Pelle di porte interne ed esterne che richiedono una superficie tattile di qualità superiore
- Produzione di lotti di piccole o medie dimensioni:Fabbricazione di mobili su misura, finiture di officine
- Componenti di mobili RTA:pannelli di mobili piatti pronti all'assemblaggio che richiedono una finitura uniforme e di alta qualità
Opzioni di personalizzazione
Il sistema compattoaltamente personalizzabileper adattarsi ai requisiti specifici di produzione, ai tipi di pannelli e allo spazio disponibile.
- Larghezza di lavoro personalizzabile da 600 mm a 1600 mm per corrispondere a specifiche dimensioni del pannello e ai vincoli dell'impianto
- Configurazione di rivestimento a rulli singoli o doppi basata sui requisiti applicativi (solo in antisistema vs. in antisistema + rivestimento superiore)
- Durezza del rullo e materiale personalizzabile per formulazioni specifiche di rivestimento (a base d'acqua, a base di solvente, UV-curable)
- lunghezza di livellamento IR regolabile da 3 a 6 metri in base al tempo di flusso richiesto per la chimica specifica del rivestimento e la velocità della linea
- Ottimizzazione del sistema di controllo dell'azoto per diverse geometrie dei pannelli e volumi di produzione
- Aggiunta della sezione di raffreddamento per la manipolazione immediata dopo la cura
- Integrazione del modulo di stampa monocromatica per la corrispondenza dei colori delle fasce di bordo
- Caratteristiche aggiuntive come il ribaltamento automatico del pannello per il rivestimento a doppio lato, l'integrazione di fasce di bordo o telecamere di controllo della qualità
- Opzioni di livello di automazione (alimentazione manuale del pannello, semiautomatica o completamente automatica)
- Configurazione di armadietto di controllo compatto per impianti con spazio limitato
- Configurazioni elettriche personalizzate per specifiche norme regionali (CE, UL, CSA)
Caratteristiche chiave
- Disegno di impronta compatta:Disponibilità spaziale con un minimo di spazio di fabbrica - ideale per impianti di produzione di piccole e medie dimensioni senza compromettere la qualità della finitura
- Ambiente di rivestimento privo di polvere:Stazione integrata di pulizia della polvere rimuove i contaminanti prima del rivestimento, eliminando i difetti superficiali e garantendo una finitura impeccabile
- Tecnologia di rivestimento a rulli di precisione:Il rullo di dosaggio cromato combinato con il rullo applicatore in gomma fornisce un'applicazione precisa e uniforme del rivestimento
- Livellamento ottimizzato del flusso:La sezione di livellamento IR da 3 a 6 metri consente al rivestimento di fluire liberamente prima dell'esposizione agli eccimeri, garantendo una copertura completa di tutte le caratteristiche superficiali
- Superiore resistenza agli graffi e alle macchie:La struttura superficiale densamente incrociata offre un'eccellente resistenza a graffi, graffi, macchie e agenti chimici
- Tecnologia di eccimeri a freddo:Trasferimento termico minimo durante la polimerizzazione superficiale protegge i substrati sensibili al calore, compresi i rivestimenti sottili di legno e i pannelli di ingegneria
- Capacità di cambio rapido:La progettazione user-friendly consente cambiamenti rapidi dei rulli e cambiamenti di colore/materiale, riducendo al minimo i tempi di inattività tra le serie di produzione
- Funzionamento energeticamente efficiente:La configurazione ottimizzata delle lampade UV e il controllo automatico dell'azoto riducono il consumo di energia e i costi operativi
- Quadro di costruzione a un pezzo:Il telaio in acciaio saldato per lavori pesanti garantisce la stabilità della macchina e il funzionamento senza vibrazioni a tutte le velocità di produzione
- Interfaccia HMI user-friendly:Interfaccia touchscreen intuitiva con memorizzazione di ricette per diverse configurazioni di prodotto, riducendo il tempo di addestramento dell'operatore e gli errori di configurazione
Supporto e servizi
- Assistenza alla pianificazione spaziale:Consultazione in loco o a distanza per ottimizzare il posizionamento delle macchine all'interno del layout esistente dell'officina
- Installazione e messa in servizio:Supporto professionale all'installazione in loco, compreso il livellamento, l'allineamento, la taratura e le prove
- Formazione degli operatori:Formazione completa incentrata sull'ottimizzazione dei parametri di rivestimento, sui principi di curatura degli excimer, sulla gestione dell'azoto e sulle procedure di manutenzione giornaliere
- Kit di sostituzione e manutenzione dei rulli:Cartucce di ricambio a rulli pre-allineate e kit di manutenzione programmata disponibili per un rapido cambio e un tempo di inattività ridotto
- Linea di assistenza tecnica:Assistenza tecnica a distanza reattiva per la risoluzione dei problemi e la guida operativa
- Piani di manutenzione preventiva:Programmi di manutenzione pianificati per massimizzare il tempo di funzionamento e prolungare la durata dell'apparecchiatura
- Disponibilità di ricambi:Fornitura permanente di ricambi originali, comprese lampade, rulli, cinture, guarnizioni e parti di usura
Imballaggio e spedizione.
- Imballaggio:Cassa di legno compatta per l'esportazione con imbottitura di schiuma e barriera antiumidità - impronta ottimizzata per ridurre i costi di spedizione
- Opzioni di trasporto:Trasporti internazionali via mare (LCL/container consolidation), trasporto aereo per consegne urgenti o trasporto terrestre
- Tempo di consegna:25 - 40 giorni per le configurazioni standard; 40 - 55 giorni per le configurazioni personalizzate
- Documentazione:Documentazione di esportazione completa, compresa la fattura commerciale, l'elenco di imballaggio, la polizza di carico, la dichiarazione CE e manuali tecnici completi
Domande frequenti
D: Quanto spazio è necessario per questo sistema compatto?
R: La lunghezza totale della linea varia da 8.000 mm a 15.000 mm a seconda della configurazione e della larghezza di lavoro, rendendola adatta a strutture con spazio limitato.Il sistema può anche essere personalizzato con arrangiamenti di moduli alternativi per adattarsi a specifici layout di fabbrica.
D: Questa linea può gestire sia i pannelli piatti che le superfici profilate/con bordi?
R: Progettato principalmente per pannelli piatti. Per l'integrazione di fasce di bordo, possono essere aggiunti moduli opzionali (stampa monocroma, elaborazione excimer specifica per bordo).Contatta il nostro team di ingegneri per i requisiti specifici di configurazione.
D: Come fa la tecnologia excimer a raggiungere la sua proprietà anti-impronte digitali?
R: L'excimer UV a 172 nm crea una struttura superficiale micro-ridotta a livello microscopico.la micro-struttura riduce l'area di contatto per le impronte digitali, rendendoli meno evidenti e più facili da pulire.
D: Qual è la durata tipica delle lampade excimer e dei LED UV?
R: Le lampade excimer hanno in genere una durata da diverse migliaia a diecimila ore a seconda della frequenza di utilizzo e delle condizioni di funzionamento.La regolare taratura e la corretta manutenzione massimizzeranno la durata dei componenti.
D: Questa attrezzatura soddisfa requisiti ambientali rigorosi?
R: Sì, il rivestimento excimer richiede condizioni ambientali stabili, si raccomanda un ambiente pulito e a temperatura controllata (preferibilmente una stanza pulita) con temperatura e umidità stabili.Le operazioni devono seguire procedure standard per evitare contaminazioni che influenzino la finitura superficialeTuttavia, il processo è altamente automatizzato e si basa minimamente sul lavoro manuale.
D: È adatto per rivestimenti UV a base d'acqua?
R: Sì, il sistema è compatibile con un'ampia gamma di rivestimenti UV-curable, compresi i rivestimenti UV a base d'acqua, UV a base di solvente e formulazioni UV 100% solidi.Epoxidi, poliuretani e sistemi PUA.
D: La linea può essere potenziata in futuro?
R: La progettazione modulare consente l'aggiornamento dei componenti, tuttavia la struttura della macchina e la larghezza del trasportatore sono generalmente fisse.Si consiglia di specificare la dimensione più ampia del pannello si prevede di bisogno al momento dell'acquisto per evitare limitazioni futureOpzioni di personalizzazione per larghezze di lavoro più ampie (fino a 2600 mm) sono disponibili su modelli di piattaforme più grandi - si prega di consultare il nostro team di vendita.
