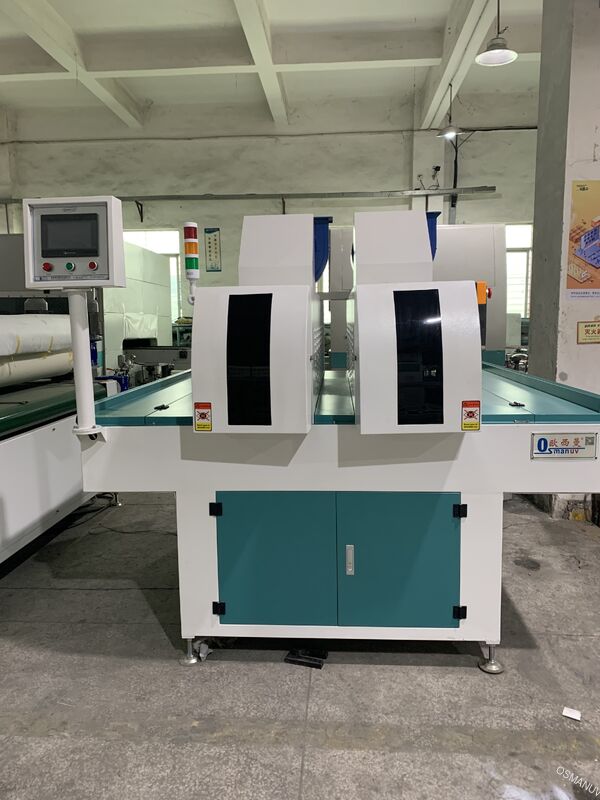

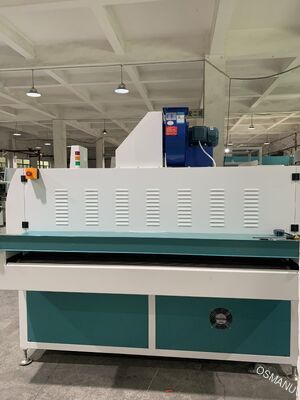

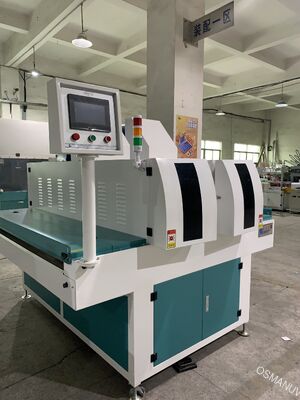

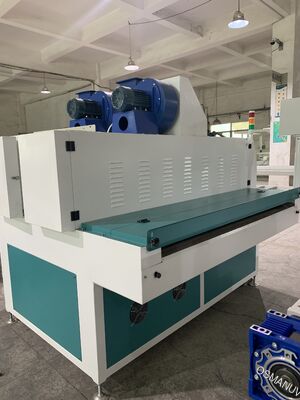

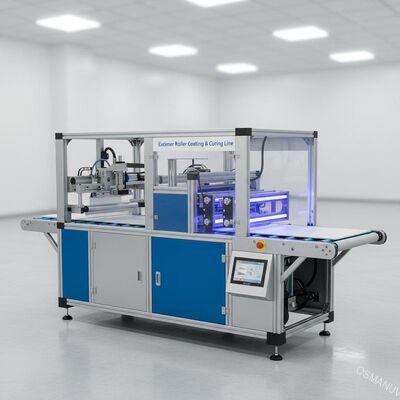

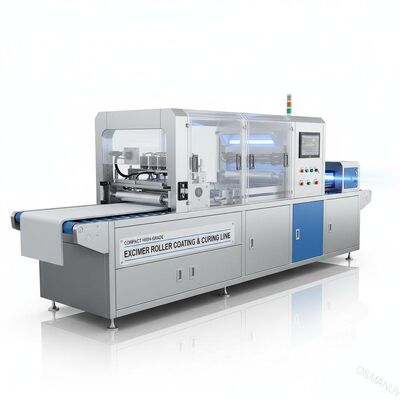

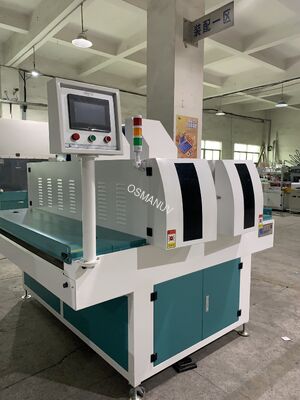

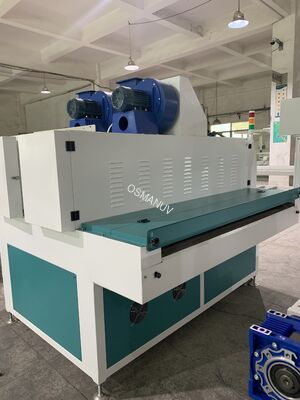

Linea Compatta di Rivestimento e Polimerizzazione Excimer ad Alta Qualità per Pannelli Soft-Skin
Dettagli:
| Luogo di origine: | Cina |
| Marca: | OSMANUV |
| Certificazione: | ISO9001 |
| Numero di modello: | OSM-GH-1320 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | SCATOLA IN LEGNO |
| Tempi di consegna: | 30 ~ 40 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Negoziazione |
|
Informazioni dettagliate |
|||
| Rapporto di prova del macchinario: | Fornito | Sistema di controllo: | Touchscreen del PLC |
|---|---|---|---|
| Area di rivestimento: | Ampia area | Automazione del rivestimento: | Alta automazione |
| Durabilità del rivestimento: | Alta durabilità | Efficace larghezza secca: | 200mm |
| Altezza dello stack di raccolta: | 1000 mm | Pacchetto: | cassa di legno |
| Evidenziare: | linea di rivestimento a rullo excimer compatta,macchina per la polimerizzazione UV per pannelli morbidi al tatto,macchina di rivestimento excimer di alta gamma |
||
Descrizione di prodotto
Linea compatta di rivestimento e di curatura a rulli excimer di alta qualità per pannelli morbidi per la pelle
Questa linea compatta di rivestimento a rulli excimer e cura è specificamente progettata per la produzione di pannelli di alta qualità, di piccole o medie quantità,fornire finiture tattili di alta qualità con un funzionamento efficiente in termini di spazio.
Composizione della linea di produzione
- Unità di pulizia della polvere:Stazioni di lavaggio con spazzola e aspirapolvere a due o più lati
- Macchine per rivestimento a rulli di precisione:Testa di rivestimento ad alta precisione con rulli di dosaggio e applicatori
- Zona di livellamento a infrarossi:Sezione di livellamento del flusso IR da 3 a 6 metri
- Sistema UV Nano Excimer a più lampade:Unità di lampada excimer integrata per la polimerizzazione superficiale
- Sistema di monitoraggio dell' ossigeno e di depurazione dell' azoto:Sensore di O2 in tempo reale con regolazione automatica dell'azoto
- Unità di cura finale UV di mercurio:Disegno di lampade a mercurio a banda larga per la cura a piena profondità
- Sistema di controllo PLC:Interfaccia touchscreen intuitiva con memorizzazione delle ricette
- Zona di raffreddamento/invecchiamento:Sezione di raffreddamento ad aria forzata opzionale
- Unità di impilazione automatica:Sistema di raccolta di scarico per pannelli finiti
Parametri tecnici
| Parametro | Specifica / Descrizione |
|---|---|
| Designazione del modello | Serie Compact - Completamente personalizzabile |
| Tipo di sistema | Rivestimento a rulli + eccimeri UV + mercurio UV curing |
| Lunghezza d'onda dell'eccimer | 172nm (primario) / 186-254nm (compatibile con le bande di bordo) |
| Larghezza di lavoro | 600 / 1100 / 1320 mm (personalizzabile) |
| Intervallo di spessore di lavoro | 2 - 50 mm (3 - 30 mm per pannelli decorativi) |
| Lunghezza minima del pannello | 300 mm (350 mm per pannelli spessi da 10 a 30 mm) |
| Velocità del trasportatore | 0 - 20 m/min (regolabile senza passaggio tramite VFD) |
| Metodo di rivestimento | di larghezza superiore a 50 mm |
| Numero di teste di rivestimento | 1 - 2 (personalizzabile) |
| Diametro del rullo applicatore | Φ200 / Φ250 mm (personalizzabile) |
| Diametro del rullo di dosaggio | Φ123 / Φ150 mm (personalizzabile) |
| Lunghezza di livellamento a infrarossi | 3 - 6 metri (personalizzabili) |
| Spessore del rivestimento (umido) | Regolabile: 0,01 - 2,0 mm |
| Livello di lucentezza finito (60°) | Fino a 2-5 GU (ultra-mate) |
| Durezza superficiale | Durezza della matita 1H - 3H (a seconda della formulazione del rivestimento) |
| Performance anti-impronte digitali | Eccellente, le impronte vengono eliminate rapidamente. |
| Resistenza agli graffi | Superiore ai rivestimenti UV opaci standard |
| Potenza totale installata | 35 - 80 kW (a seconda della configurazione) |
| Fornitore di energia | 380V / 50Hz / 3-fase (configurabile a 220V / 60Hz) |
| Pressione dell'aria compressa | 0.4 - 0,7 MPa |
| Impressione della macchina (L × W × H) | Disegno compatto: circa 8.000-15.000 mm × 2.200 × 2.200 mm |
| Altezza dell'operazione | 900 mm (± 20 mm) |
| Sistema di controllo | PLC con HMI touchscreen a colori da 7′′, memorizzazione delle ricette, registrazione dei dati di produzione |
| Certificazioni di sicurezza | Certificato CE, conforme alla norma ISO9001:2015 |
Applicazioni
- pannelli di mobili di alta qualità:Apparecchi per il rivestimento di mobili
- Porte per armadi di cucina:Finitura ultra-matta, antimpronte digitali
- pannelli per edifici decorativi:pannelli per pareti interne, divisori per stanze
- Pavimenti in SPC e WPC:Superficie resistente ai graffi e morbida al tatto
- pannelli laminati in PVC e PET/PETG:Finitura opaca per fogli decorativi
- Dispositivi per la costruzione di porte:Pelli di porte interne ed esterne
- Produzione di lotti di piccole o medie dimensioni:Fabbricazione di mobili su misura
- Componenti di mobili RTA:Fabbricazione a partire da prodotti della voce 8528
Opzioni di personalizzazione
Il sistema compattoaltamente personalizzabileper soddisfare specifiche esigenze di produzione:
- Larghezza di lavoro personalizzabile da 600 mm a 1600 mm
- Configurazione di rivestimento a rullo singolo o a rullo doppio
- Durezza del rullo e personalizzazione del materiale
- lunghezza di livellamento IR regolabile da 3 a 6 metri
- Ottimizzazione del sistema di controllo dell'azoto
- Aggiunta della sezione di raffreddamento
- Integrazione del modulo di stampa monocromatica
- Caratteristiche aggiuntive: ripiegamento automatico del pannello, integrazione delle fasce di bordo, telecamere di controllo qualità
- Opzioni di livello di automazione (manuale, semiautomatico o completamente automatico)
- Configurazione dell'armadio di controllo compatto
- Configurazioni elettriche personalizzate per le norme regionali
Caratteristiche chiave
- Disegno di impronta compatta:Disponibilità spaziale per spazi di fabbrica limitati
- Ambiente di rivestimento privo di polvere:La stazione di pulizia integrata elimina i difetti della superficie
- Tecnologia di rivestimento a rulli di precisione:Rulli di dosaggio cromati con rulli applicatori di gomma
- Livellamento ottimizzato del flusso:Il livellamento IR da 3 a 6 metri garantisce una copertura completa
- Superiore resistenza agli graffi e alle macchie:Struttura della superficie densamente interconnessa
- Tecnologia di eccimeri a freddo:Il minimo trasferimento di calore protegge i substrati sensibili
- Capacità di cambio rapido:Cambio rapido dei rulli e cambio colore/materiale
- Funzionamento energeticamente efficiente:Configurazione ottimizzata della lampada UV e controllo automatico dell'azoto
- Quadro di costruzione a un pezzo:Quadro di acciaio saldato per la stabilità
- Interfaccia HMI user-friendly:Interfaccia touchscreen intuitiva con memorizzazione delle ricette
Supporto e servizi
- Assistenza alla pianificazione spaziale:Consultazione in loco o a distanza
- Installazione e messa in servizio:Supporto professionale all'installazione in loco
- Formazione degli operatori:Formazione completa sull'ottimizzazione e la manutenzione dei rivestimenti
- Kit di sostituzione e manutenzione dei rulli:Cartucce a rulli di ricambio pre-allineate
- Linea di assistenza tecnica:Assistenza tecnica a distanza reattiva
- Piani di manutenzione preventiva:Programmi di manutenzione programmati
- Disponibilità di ricambi:Fornitura permanente di ricambi originali
Imballaggio e spedizione.
- Imballaggio:Cassa di legno per l'esportazione compatta con imbottitura di schiuma e barriera antiumidità
- Opzioni di trasporto:Spedizioni in tutto il mondo via mare, via aerea o via terra
- Tempo di consegna:25-40 giorni per le configurazioni standard; 40-55 giorni per le configurazioni personalizzate
- Documentazione:Documentazione di esportazione completa, compresi manuali tecnici e dichiarazione CE
Domande frequenti
Quanto spazio è necessario per questo sistema compatto?
La lunghezza totale della linea varia da 8.000 mm a 15.000 mm a seconda della configurazione e della larghezza di lavoro, rendendola adatta a strutture con spazio limitato.Il sistema può anche essere personalizzato con arrangiamenti di moduli alternativi per adattarsi a specifici layout di fabbrica.
Questa linea può gestire sia i pannelli piatti che le superfici profilate/con bordi?
Per l'integrazione delle bande di bordo, possono essere aggiunti moduli opzionali (stampa monocroma, elaborazione excimer specifica per bordo).Contatta il nostro team di ingegneri per i requisiti specifici di configurazione.
Come fa la tecnologia excimer a raggiungere la sua proprietà anti-impronte digitali?
L'excimer UV a 172 nm crea una struttura superficiale micro-ridotta a livello microscopico.la micro-struttura riduce l'area di contatto per le impronte digitali, rendendoli meno evidenti e più facili da pulire.
Qual è la durata tipica delle lampade excimer e dei LED UV?
Le lampade excimer hanno in genere una durata di vita di diverse migliaia a diecimila ore a seconda della frequenza di utilizzo e delle condizioni di funzionamento.La regolare taratura e la corretta manutenzione massimizzeranno la durata dei componenti.
Questa attrezzatura soddisfa requisiti ambientali rigorosi?
Sì, il rivestimento da excimer richiede condizioni ambientali stabili: si raccomanda un ambiente pulito e a temperatura controllata (preferibilmente una stanza pulita) con temperatura e umidità stabili.Le operazioni devono seguire procedure standard per evitare contaminazioni che influenzino la finitura superficialeTuttavia, il processo è altamente automatizzato e si basa minimamente sul lavoro manuale.
E' adatto per rivestimenti UV a base d'acqua?
Sì, il sistema è compatibile con un'ampia gamma di rivestimenti UV-curable, compresi i rivestimenti UV a base d'acqua, UV a base di solvente e formulazioni UV 100% solidi.poliuretani, e sistemi PUA.
In futuro, la linea può essere potenziata fino ad avere una capacità maggiore?
La progettazione modulare consente l'aggiornamento dei componenti, tuttavia il telaio della macchina e la larghezza del trasportatore sono generalmente fissi.Si consiglia di specificare la dimensione più ampia del pannello si prevede di bisogno al momento dell'acquisto per evitare limitazioni futureOpzioni di personalizzazione per larghezze di lavoro più ampie (fino a 2600 mm) sono disponibili su modelli di piattaforme più grandi - si prega di consultare il nostro team di vendita.
