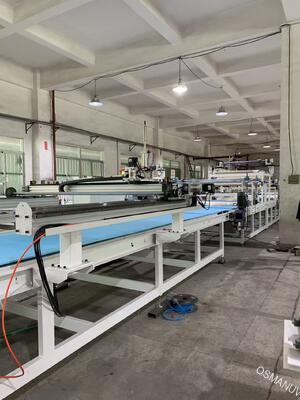

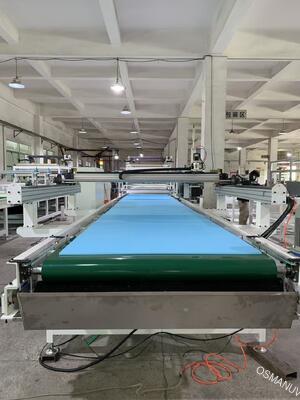

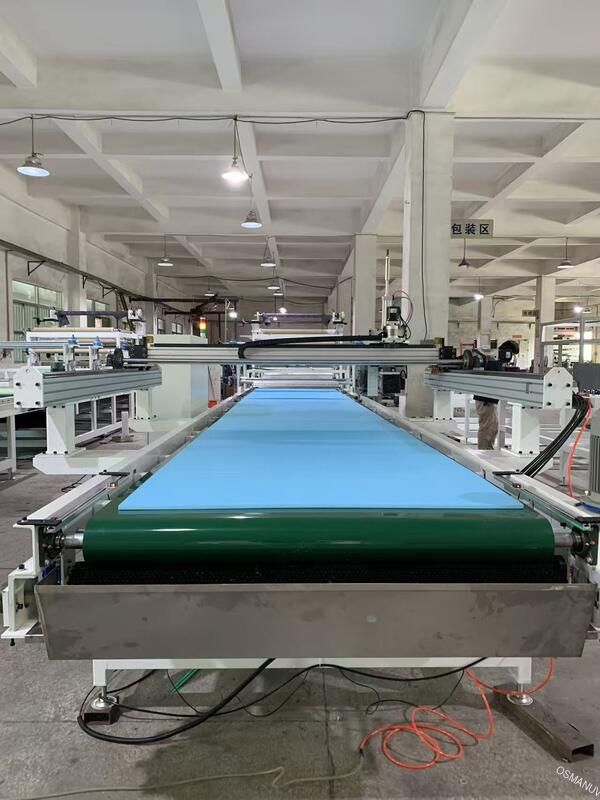

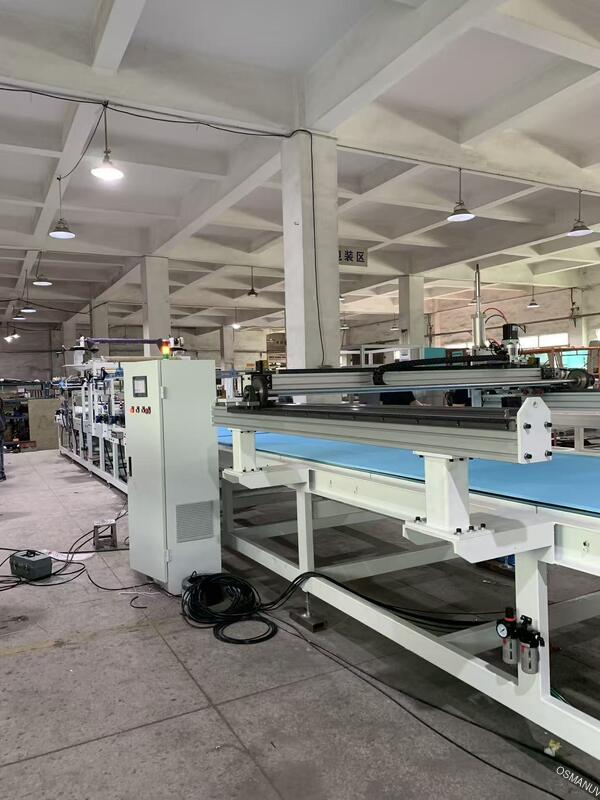

High-Precision Knife-Over-Roll Coating Line for XPS Foam Board Surface Leveling & Smoothing (Linea di rivestimento a coltello per la levigatura e lo smussamento della superficie del foglio XPS)
Dettagli:
| Luogo di origine: | Cina |
| Marca: | OSMANUV |
| Certificazione: | ISO9001 |
| Numero di modello: | OSM-GT-800 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | SCATOLA IN LEGNO |
| Tempi di consegna: | 30 ~ 40 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Negoziazione |
|
Informazioni dettagliate |
|||
| Sistema di controllo: | Controllo PLC con touch screen | Velocità della linea di produzione: | 0-10m/min |
|---|---|---|---|
| Larghezza del rivestimento massimo: | 600 mm | Tipo di rivestimento: | Rivestimento di scarto |
| Spessore di elaborazione: | 3-80mm | Dimensioni della macchina: | Lunghezza 4000 mm x Larghezza 1500 mm x Altezza 1800 mm |
| Gamma di spessore di rivestimento: | da 1 a 100 micron | Dimensioni complessive: | Lungo 3000 mm × largo 1500 mm × alto 1400 mm |
| Evidenziare: | Macchine per rivestimento di cartoni di schiuma XPS,linea di rivestimento a coltello,macchine per rivestimento di tende ad alta precisione |
||
Descrizione di prodotto
Linea di rivestimento a coltello su rullo ad alta precisione per il livellamento e la levigatura della superficie del pannello in schiuma XPS
La nostra linea di rivestimento a coltello su rullo ad alta precisione è appositamente progettata per l'applicazione di rivestimenti cementizi, polimerici o acrilici uniformi su pannelli in schiuma XPS. Utilizzando una racla rigida posizionata con precisione sopra un rullo di supporto rettificato di precisione, la macchina garantisce uno spessore di rivestimento eccezionalmente uniforme su tutta la larghezza del pannello. Il sistema riempie efficacemente i pori della superficie, nasconde la struttura della schiuma e crea una base perfettamente liscia e livellata per sistemi di finitura per isolamento esterno (EIFS), intonaci decorativi o strati protettivi.
Composizione della linea di produzione
| Modulo | Descrizione |
|---|---|
| 1. Trasportatore di alimentazione automatico | Trasportatore a rulli o a nastro con guide laterali per un accurato posizionamento del pannello XPS |
| 2. Unità di pretrattamento superficiale (opzionale) | Trattamento corona, plasma o fiamma per aumentare l'energia superficiale per una migliore adesione del rivestimento |

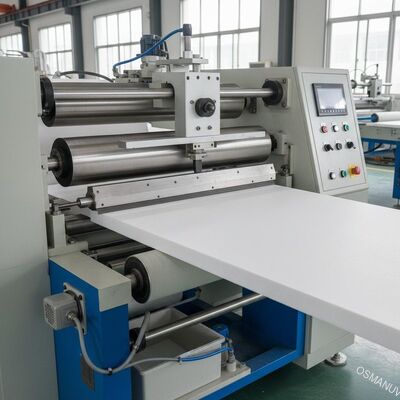

| 3. Stazione di rivestimento coltello su rullo | Gruppo racla di precisione con distanza regolabile e rullo di supporto ad alta precisione |
| 4. Sistema di fornitura del materiale di rivestimento | Pompa e sistema di circolazione con controllo della viscosità e filtrazione |
| 5. Sezione del trasportatore di livellamento e asciugatura | Tunnel di asciugatura multizona ad aria calda o IR per una rapida polimerizzazione |
| 6. Zona di raffreddamento | Raffreddamento forzato ad aria ambiente per stabilizzare il pannello rivestito |
| 7. Unità di impilamento/scarico automatico | Impilatore pneumatico o servocomandato per pannelli finiti |
| 8. Armadio di controllo centrale con HMI | Sistema basato su PLC con touchscreen per l'impostazione dei parametri, la memorizzazione delle ricette e il monitoraggio in tempo reale |
Specifiche tecniche
| Categoria | Parametro | Specifica/Descrizione |
|---|---|---|
| Dimensioni del pezzo | Massimo. Larghezza tavola | Personalizzabile (standard: 600 mm, 1200 mm, 1350 mm) |
| Lunghezza della tavola | Illimitato (processo continuo) | |
| Gamma di spessori del pannello | 10 - 200 mm (distanza tra i rulli regolabile) | |
| Parametri del rivestimento | Metodo di rivestimento | Coltello su rullo (racla) |
| Spessore del rivestimento (bagnato) | Personalizzabile da 0,5 mm a 10 mm (regolazione continua tramite micrometro) | |
| Tolleranza sullo spessore del rivestimento | ±0,1 mm su tutta la larghezza | |
| Viscosità del materiale di rivestimento | Adatto per viscosità da bassa ad alta (100 - 100.000 cP) | |
| Specifiche meccaniche | Materiale della lama | Punta in acciaio inossidabile temprato o in carburo di tungsteno (opzionale) |
| Diametro del rullo di supporto | Ø200 - Ø300 mm, rettificato di precisione, cromato | |
| Velocità del trasportatore | 1 - 20 m/min (controllato da convertitore di frequenza) | |
| Sezione di essiccazione | Metodo di essiccazione | Circolazione dell'aria calda (riscaldamento a gas o elettrico) |
| Intervallo di temperature di asciugatura | Ambiente - 150°C (controllo di zona) | |
| Lunghezza del tunnel | Personalizzabile (standard: 6 m, 8 m, 12 m) | |
| Utilità e sicurezza | Alimentazione elettrica | 380 V / 415 V, trifase, 50/60 Hz (personalizzabile) |
| Aria compressa | 6-8 bar, asciutto e pulito | |
| Caratteristiche di sicurezza | Arresto di emergenza, protezione da sovraccarico, protezioni di sicurezza | |
| Controllare | HMI | Touchscreen a colori da 7 o 10 pollici, memorizzazione ricette, registrazione dati |
Applicazioni
- Pannelli isolanti per pareti esterne (EIFS): applicazione dello strato di base o della malta adesiva su XPS
- Pannelli decorativi in XPS - rivestimento con intonaci acrilici colorati o finiture strutturate
- Componenti in schiuma industriale: aggiunta di rivestimenti antistatici, ignifughi o protettivi
- Sottostrato per pavimenti: levigatura della superficie dei pannelli di riscaldamento a pavimento XPS
- Pannelli isolanti per tetti - applicazione di finiture resistenti agli agenti atmosferici
Opzioni di personalizzazione
- Larghezza pannello e attrezzature - Larghezza di rivestimento personalizzabile da 300 mm fino a 2400 mm
- Gamma di spessori del rivestimento - Meccanismo di gap della racla personalizzabile per pellicole bagnate da 0,2 mm a 15 mm
- Tipo di lama: le opzioni includono lama flessibile in acciaio, lama rigida a bordo quadrato o sistema di raschietto regolabile a due lame
- Configurazione del tunnel di asciugatura: lunghezza, zone, metodo di riscaldamento e sezione di raffreddamento personalizzabili
- Integrazione: connessione personalizzabile con linee di estrusione XPS a monte o apparecchiature a valle
- Fornitura materiale - Sistema di alimentazione automatico con agitatore, pompa a ingranaggi o pompa a vite in base alla viscosità
Caratteristiche principali
- Qualità superficiale superiore: elimina segni, strisce e bolle d'aria per un rivestimento perfettamente piatto
- Ampia regolazione dello spessore: la distanza tra le lame controllata al micrometro consente modifiche istantanee dello spessore
- Elevata efficienza dei materiali: minimo spreco di materiale rispetto al rivestimento a spruzzo o a velo
- Robusta struttura industriale: telaio in acciaio per carichi pesanti, superfici resistenti alla corrosione per un funzionamento 24 ore su 24, 7 giorni su 7
- Facile pulizia e manutenzione: gruppo lama a sgancio rapido e vasca di rivestimento accessibile
- Asciugatura ad alta efficienza energetica - Riciclo dell'aria calda multizona con opzione di recupero del calore
Supporto e servizi
- Ingegneria pre-vendita: progettazione gratuita del layout, simulazione della linea e test di fattibilità del rivestimento
- Installazione e messa in servizio: configurazione e messa a punto in loco da parte di ingegneri senior
- Formazione - Formazione completa per operatori e personale di manutenzione
- Garanzia - 18 mesi sulla macchina principale, 12 mesi sulle parti elettriche
- Supporto post-vendita: consulenza tecnica a vita, fornitura di pezzi di ricambio e diagnostica remota
Imballaggio e spedizione
- Imballaggio: moduli smontati, avvolti in olio antiruggine, sigillati con film estensibile, imballati in casse di compensato per esportazione
- Contrassegno: eliminare i contrassegni di spedizione, i punti di sollevamento e le etichette fragili
- Spedizione: trasporto marittimo (termini FOB, CIF, EXW) o trasporto aereo per ordini urgenti con documentazione doganale completa
- Lead Time - Modelli standard personalizzati: 10-12 settimane dalla conferma dell'ordine
Domande frequenti
Quali tipi di materiali di rivestimento può applicare questa linea sull'XPS?
Funziona perfettamente con malte cementizie (fondo EIFS), intonaci acrilici, adesivi modificati con polimeri, intonaci a base gesso e vernici ignifughe. La gamma di viscosità del materiale è ampia e il sistema di pompa può essere personalizzato di conseguenza.
Il filo danneggia la morbida superficie in schiuma XPS?
No. Il rullo di supporto è morbido (rivestito in gomma o poliuretano) per proteggere la schiuma, mentre la racla è a contatto solo con la pasta di rivestimento. Anche il supporto del trasportatore è dotato di punti di contatto a bassa pressione.
Come si garantisce uno spessore del rivestimento uniforme su tutta la larghezza del pannello?
Il rullo di supporto rettificato di precisione, combinato con un supporto lama rigido e una regolazione micrometrica su entrambe le estremità, garantisce una planarità lineare della lama entro ±0,05 mm su tutta la larghezza. La compensazione automatica dell'usura della lama (opzionale) migliora ulteriormente la consistenza.
Questa macchina può applicare due strati in un unico passaggio?
Una configurazione a doppia testa (due stazioni raschianti) può essere personalizzata per applicare un secondo strato immediatamente dopo la prima fase di essiccazione o semi-essiccazione, risparmiando spazio e tempo di movimentazione.
Qual è il tempo di asciugatura tipico per un rivestimento cementizio di 3 mm su XPS?
A 80°C con circolazione d'aria forzata l'asciugatura richiede circa 10-15 minuti a seconda del contenuto di umidità. La lunghezza del nostro tunnel di asciugatura può essere personalizzata per adattarsi alla velocità della linea richiesta.
Offrite una prova di rivestimento campione?
SÌ. Inviaci le tue schede XPS e il materiale di rivestimento ed eseguiremo le prove presso il nostro laboratorio. Forniremo campioni rivestiti, parametri di processo ottimizzati e un report video.
