Essiccatore a infrarossi ad alta velocità ed efficiente dal punto di vista energetico da 2,2 M per rivestimento superficiale di polpa stampata

Essiccatore a Nastro a Infrarossi ad Alta Velocità ed Efficienza Energetica da 2,2M per Rivestimento Superficiale di Polpa Stampata

Composizione della Linea di Produzione

Questo sistema di essiccazione a nastro a infrarossi ad alta velocità è specificamente progettato per l'essiccazione continua di prodotti in polpa stampata con rivestimento superficiale e consiste in:

• Sezione di Nastro di Alimentazione: Nastro di alimentazione a velocità variabile con controllo della spaziatura dei prodotti per un carico costante e un'integrazione senza interruzioni con le apparecchiature di rivestimento a monte

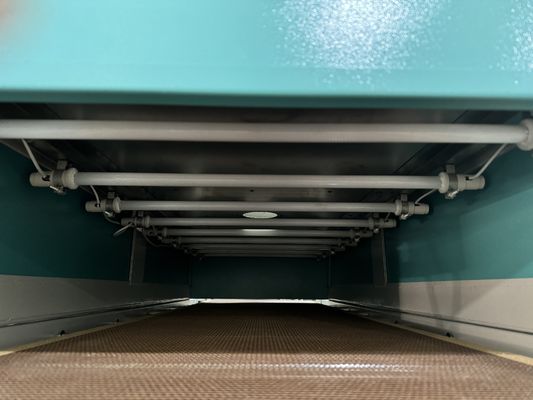

• Camera Principale di Essiccazione a Infrarossi: Struttura a tunnel per impieghi gravosi con array di emettitori a infrarossi a onde medie per un riscaldamento mirato

• Sistema di Riscaldamento IR Multizona: Zone di emettitori IR controllate in modo indipendente per un profilo di essiccazione ottimizzato su tutta la larghezza del prodotto

• Sistema di Assistenza alla Circolazione dell'Aria Calda: Circolazione forzata dell'aria integrata per migliorare la distribuzione del calore e accelerare l'evaporazione di solventi/umidità

• Sistema di Scarico e Controllo dell'Umidità: Serrande regolate e ventilatori di estrazione dell'umidità per la rimozione efficiente di solventi evaporati e vapore acqueo

• Sezione di Raffreddamento: Zona di raffreddamento ad aria ambiente o forzata per stabilizzare la temperatura superficiale del prodotto finito prima della manipolazione

• Sezione di Nastro di Scarico: Nastro di uscita a velocità variabile con unità di impilamento opzionale per la raccolta organizzata dei prodotti essiccati

• Armadio di Controllo PLC Centralizzato con HMI: Interfaccia touchscreen per il controllo completo dei parametri, l'archiviazione delle ricette e il monitoraggio della produzione in tempo reale

• Azionamenti a Frequenza Variabile (VFD): Controllo preciso della velocità del motore per nastri trasportatori e sistemi di ventilazione

Descrizione del Prodotto

L'essiccatore a nastro a infrarossi ad alta velocità ed efficienza energetica da 2,2M è un sistema di essiccazione industriale professionale specificamente progettato per l'essiccazione rapida e uniforme di rivestimenti superficiali a base acqua e a base solvente su prodotti in polpa stampata come stoviglie (piatti, ciotole, scatole per il pranzo, vassoi), inserti per imballaggi industriali, contenitori per alimenti e altri articoli in polpa rivestita. Utilizzando la tecnologia di riscaldamento a infrarossi a onde medie, questa apparecchiatura fornisce calore rapido e mirato direttamente alla superficie rivestita, accelerando l'evaporazione dell'umidità e la polimerizzazione del rivestimento con elevata efficienza energetica-3. L'energia infrarossa assorbita direttamente riscalda rapidamente lo strato di rivestimento senza la necessità di riscaldare l'intero volume d'aria circostante nell'officina, riducendo significativamente gli sprechi energetici e i costi operativi. Il sistema integrato di assistenza alla circolazione dell'aria calda migliora l'uniformità del calore, prevenendo problemi come la microporosità e la polimerizzazione incompleta. Con velocità di lavorazione fino a 30 m/min, questo essiccatore a infrarossi ad alta velocità e largo 2,2 metri è la scelta ideale per i produttori di polpa stampata di volume medio-alto che cercano di aumentare la produttività mantenendo una finitura superficiale coerente e di alta qualità e un consumo energetico minimo.

Parametri Tecnici

Applicazione

Ideale per l'essiccazione continua di prodotti in polpa stampata con rivestimento superficiale in molteplici settori industriali:

• Stoviglie in Polpa Stampata: Essiccazione di rivestimenti barriera a base acqua e a base solvente su piatti, ciotole, scatole per il pranzo, tazze, vassoi e contenitori per alimenti — garantendo un contenuto di umidità finale uniforme senza deformazioni o scolorimento

• Imballaggi in Cartone: Essiccazione di rivestimenti funzionali e decorativi su contenitori in cartone, conchiglie, scatole e cartoni

• Produzione Industriale di Polpa: Essiccazione di rivestimenti su inserti per imballaggi elettronici, vassoi per componenti automobilistici e altri componenti industriali in fibra stampata

• Prodotti in Polpa Rivestita: Qualsiasi articolo in polpa stampata che richieda un'essiccazione rapida ed efficiente di rivestimenti applicati in superficie

• Componenti per Pannelli Mobili: Essiccazione di primer e finiture su pannelli per mobili, ante di armadi e pannelli decorativi (fino a 2200 mm di larghezza)

• Ambienti di Produzione ad Alto Volume: Linee di produzione continue che richiedono elevata produttività, tempi di fermo minimi e funzionamento efficiente dal punto di vista energetico

Personalizzazione

La linea è completamente personalizzabile per adattarsi allo spazio di fabbrica specifico, al volume di produzione, alla geometria del prodotto e ai requisiti di rivestimento. Le opzioni di personalizzazione standard includono:

• Larghezza di Lavoro Effettiva: Configurazione standard da 2200 mm completamente regolabile da 600 mm a 2600 mm per adattarsi a larghezze di prodotto specifiche e vincoli di layout di fabbrica

• Lunghezza Totale della Linea: Lunghezza del nastro trasportatore personalizzabile da 6 metri a oltre 20 metri in base al tempo di essiccazione richiesto e alla velocità della linea

• Numero di Zone di Riscaldamento: Zone controllate in modo indipendente personalizzabili da 2 a 6 in base al tipo di rivestimento e al profilo di essiccazione desiderato

• Selezione Emettitori IR: Scelta di emettitori a onde medie o a infrarossi lontani in base alle caratteristiche di assorbimento della formulazione del rivestimento

• Tipo di Nastro Trasportatore: Nastro a rete in teflon, catena a rete in acciaio inossidabile o materiale del nastro personalizzato in base ai requisiti di manipolazione del prodotto e alla resistenza alla temperatura

• Progettazione Circolazione Aria Calda: Modello di flusso d'aria personalizzabile (dall'alto verso il basso, dal basso verso l'alto o combinazione) in base alla geometria del prodotto e all'orientamento della superficie rivestita

• Configurazione Sistema di Scarico: Ventilatori di scarico a velocità fissa o variabile, controlli dell'umidità manuali o automatici

• Capacità di Integrazione: Integrazione diretta con apparecchiature di rivestimento a monte (rivestitrici a rullo, linee di spruzzatura, rivestitrici a cortina) e sistemi di finitura/imballaggio a valle

• Configurazione Alimentazione Elettrica: 380V/50Hz (standard), 220V/60Hz (Nord America), 460V/60Hz o altri requisiti regionali

• Certificazioni Speciali: Opzioni di certificazione CE, UL, CSA, EAC per la conformità all'esportazione internazionale

• Sezione di Raffreddamento: Lunghezza e configurazione della zona di raffreddamento ad aria ambiente o forzata in base ai requisiti di manipolazione del prodotto

• Monitoraggio Remoto e Connettività Dati: Connettività IoT opzionale per il monitoraggio delle prestazioni in tempo reale e avvisi di manutenzione predittiva

• Integrazione in Camera Bianca: Costruzione in acciaio inossidabile e scarico filtrato HEPA per applicazioni mediche/farmaceutiche

Caratteristiche

• Capacità Formato Largo da 2,2 Metri: Gestisce grandi prodotti in polpa stampata e pannelli fino a 2200 mm di larghezza in un unico passaggio, eliminando la necessità di lavorazioni secondarie e aumentando l'efficienza della linea

• Essiccazione Continua ad Alta Velocità: Velocità del nastro trasportatore fino a 30 m/min con riscaldamento IR multizona supportano la produzione ad alto volume mantenendo una qualità di essiccazione costante

• Riscaldamento a Infrarossi a Risposta Rapida: Gli emettitori a infrarossi a onde medie offrono tempi di riscaldamento rapidi (secondi), raggiungendo quasi istantaneamente la piena potenza per un controllo preciso del processo — riducendo significativamente il consumo energetico inattivo rispetto ai forni convenzionali

• Funzionamento ad Alta Efficienza Energetica: Il riscaldamento IR diretto trasferisce energia direttamente alla superficie rivestita senza riscaldare l'intero volume del forno, ottenendo un consumo energetico fino al 30% inferiore rispetto agli essiccatori ad aria calda convenzionali-

• Finitura del Rivestimento Superiore: L'IR a onde medie ha una forte affinità con l'acqua, garantendo un'efficiente evaporazione dell'umidità prevenendo difetti superficiali come microporosità, bolle o polimerizzazione incompleta-

• Distribuzione Uniforme della Temperatura: L'array sfalsato di emettitori IR combinato con l'assistenza alla circolazione dell'aria calda elimina i punti freddi e garantisce un'essiccazione costante su tutta la larghezza di lavoro di 2200 mm

• Controllo PLC Intuitivo: L'interfaccia touchscreen intuitiva con gestione delle ricette consente il richiamo istantaneo dei parametri di essiccazione ottimizzati per diversi tipi di prodotto e formulazioni di rivestimento, riducendo i tempi di cambio e gli errori dell'operatore

• Basso Costo Operativo: Ridotto consumo energetico, requisiti di manutenzione minimi e emettitori al quarzo di lunga durata riducono il costo totale di proprietà rispetto ai forni a gas o elettrici convenzionali

• Design Compatto del Tunnel: La costruzione modulare riduce i requisiti di spazio a pavimento massimizzando l'efficienza di essiccazione

Supporto e Servizi

• Installazione e Messa in Servizio: Supporto professionale per l'installazione in loco, inclusi livellamento, allineamento, calibrazione del nastro trasportatore, profilazione della temperatura e integrazione completa della linea con le apparecchiature di rivestimento esistenti

• Programmi di Formazione Operatori: Formazione completa che copre il funzionamento della macchina, la regolazione dei parametri (temperatura, velocità del nastro, flusso d'aria), le procedure di manutenzione, i protocolli di sicurezza e la gestione delle ricette

• Linea Diretta Tecnica e Supporto Remoto: Assistenza tecnica remota 24/5 tramite telefono, e-mail e diagnostica remota abilitata per IoT per una rapida risoluzione dei problemi

• Piani di Manutenzione Preventiva: Servizi programmati di ispezione, calibrazione e sostituzione componenti per massimizzare i tempi di attività e prolungare la durata delle apparecchiature

• Consulenza per l'Ottimizzazione dei Processi: Guida esperta sull'ottimizzazione dei parametri di essiccazione per formulazioni di rivestimento specifiche, inclusi profili di temperatura, regolazione della velocità del nastro e strategie di controllo dell'umidità

• Pacchetto Documentazione: Documentazione tecnica completa, inclusi manuale operativo, guida alla manutenzione, schemi elettrici, backup del programma PLC e dichiarazione CE

• Disponibilità Ricambi: Fornitura a vita di ricambi originali, inclusi emettitori IR, nastri, azionamenti, ventilatori, sensori e componenti di controllo tramite rete di distribuzione globale

• Garanzia Estesa: Copertura di garanzia estesa opzionale di 24 o 36 mesi disponibile su richiesta

Imballaggio e Spedizione

• Imballaggio: Moduli pre-assemblati (sezioni prefabbricate di nastro trasportatore e tunnel di riscaldamento) riducono i tempi di assemblaggio in loco; spediti su pallet di legno rinforzati per esportazione con materiali antiurto e pellicola barriera all'umidità. Componenti sensibili (armadio PLC, emettitori IR, azionamenti) sono avvolti singolarmente e imballati in contenitori protettivi separati

• Opzioni di Spedizione: Spedizione in tutto il mondo via mare (container standard da 20/40 piedi, LCL disponibile), via aerea per consegne urgenti o trasporto terrestre per spedizioni regionali

• Tempi di Consegna: 30 – 45 giorni per configurazioni standard; 45 – 60 giorni per configurazioni personalizzate (inclusa larghezza personalizzata, zone di riscaldamento aggiuntive o materiali del nastro speciali)

• Porto di Carico: Principali porti cinesi (Shanghai, Ningbo, Shenzhen, Guangzhou, Qingdao) con documentazione di esportazione completa fornita, inclusi fattura commerciale, lista di imballaggio, polizza di carico, certificati CE e lista di imballaggio dettagliata

• Assemblaggio in Loco: Team di installazione dedicato con 1-2 settimane di assemblaggio, allineamento, calibrazione e validazione operativa in loco prima dell'accettazione da parte del cliente

FAQ

D: Quali tipi di rivestimenti possono essere essiccati con questa apparecchiatura?
R: Questo essiccatore a nastro IR è compatibile con un'ampia gamma di formulazioni di rivestimento — principalmente rivestimenti barriera a base acqua e rivestimenti a base solvente comunemente utilizzati nelle applicazioni di polpa stampata. L'IR a onde medie è particolarmente efficace per i rivestimenti a base acqua grazie alla sua forte affinità con le molecole d'acqua, garantendo un'efficiente rimozione dell'umidità senza danneggiare il substrato-. I rivestimenti polimerizzabili UV sono meglio processati su sistemi di polimerizzazione UV; si prega di consultare il nostro team tecnico per raccomandazioni specifiche per l'applicazione.

D: Cos'è la larghezza di lavoro effettiva di 2,2 metri? Può essere regolata?
R: Sì, la macchina è completamente personalizzabile. Sebbene 2200 mm sia la nostra larghezza standard raccomandata per prodotti in polpa stampata di grande formato, offriamo larghezze di lavoro effettive che vanno da 600 mm a 2600 mm. L'intera configurazione della linea — inclusa la larghezza del nastro trasportatore, il layout dell'array di emettitori e le dimensioni del tunnel — viene regolata di conseguenza per garantire un'uniformità di essiccazione ottimale sulle dimensioni specifiche del vostro prodotto.

D: Come si confronta l'essiccazione a infrarossi con l'essiccazione ad aria calda per i rivestimenti di polpa stampata?
R: L'essiccazione a infrarossi offre vantaggi significativi per la polpa stampata rivestita. L'IR trasferisce il calore direttamente alla superficie rivestita senza riscaldare l'aria circostante, con conseguente consumo energetico fino al 30% inferiore rispetto agli essiccatori ad aria calda convenzionali-. Inoltre, l'IR fornisce tempi di risposta più rapidi (secondi contro minuti), un controllo della temperatura più preciso e riduce i difetti superficiali come microporosità e bolle che possono verificarsi con un'essiccazione ad aria calda incontrollata.

D: È necessaria una sezione di raffreddamento dopo l'essiccazione IR?
R: Sì, una zona di raffreddamento è raccomandata per la maggior parte delle applicazioni. Dopo l'uscita dalla zona di essiccazione ad alta temperatura, le superfici del rivestimento e del substrato richiedono un raffreddamento controllato prima della manipolazione per prevenire deformazioni o danni legati al calore. I nostri sistemi includono sezioni di raffreddamento personalizzabili da 1-2 metri con opzioni di raffreddamento ad aria ambiente o forzata.

D: Questa linea può essere integrata con apparecchiature di rivestimento automatiche?
R: Assolutamente. La linea è progettata come un sistema modulare che si integra perfettamente con le apparecchiature di rivestimento a monte come rivestitrici a rullo, linee di rivestimento a spruzzo, rivestitrici a cortina e sistemi di dosaggio automatico. Il nostro team di ingegneri fornisce supporto completo per la pianificazione dell'integrazione per garantire un flusso di materiali fluido dall'applicazione del rivestimento attraverso l'essiccazione fino alla raccolta finale.

D: Qual è il consumo energetico tipico?
R: Il consumo energetico varia in base al numero di zone di riscaldamento, alla temperatura operativa, alla velocità del nastro trasportatore e alla produttività del prodotto. Il sistema integrato di assistenza alla circolazione dell'aria calda ottimizza l'uso dell'energia ricircolando l'aria riscaldata all'interno del tunnel, riducendo le perdite di scarico. Sistemi opzionali di recupero del calore possono ridurre ulteriormente i costi energetici fino al 20%. Per stime specifiche del consumo energetico basate sui vostri parametri di produzione, si prega di richiedere un calcolo delle prestazioni personalizzato al nostro team di ingegneri commerciali.

D: Qual è il periodo di garanzia?
R: La garanzia standard è di 12 mesi dalla data di messa in servizio, coprendo difetti di fabbricazione nei materiali e nella manodopera. La garanzia include tutti i componenti elettrici, meccanici e strutturali (esclusi i materiali di consumo come nastri, emettitori IR oltre la durata nominale e parti soggette a usura). Opzioni di garanzia estesa (24 o 36 mesi) sono disponibili su richiesta.

D: La macchina può gestire diverse altezze/forme di prodotto?
R: Sì, lo spazio libero per l'altezza del prodotto è regolabile tra 80-180 mm come standard. Per prodotti più profondi o forme irregolari, è possibile apportare modifiche personalizzate, inclusi un aumento dello spazio libero e un posizionamento modificato degli emettitori IR per garantire un'essiccazione uniforme su geometrie di prodotto complesse.
