Linea di rivestimento ad alta velocità con slot die per pannelli solari a perovskite e tandem – Controllo atmosferico completamente personalizzabile
Dettagli:
| Luogo di origine: | Cina |
| Marca: | OSMANUV |
| Certificazione: | ISO9001 |
| Numero di modello: | OSM-XFTB-600 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | SCATOLA IN LEGNO |
| Tempi di consegna: | 30 ~ 40 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Negoziazione |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Larghezza del rivestimento: | 600 mm |
|---|---|---|---|
| Dispositivo girante: | facendo uso della rotazione 90º elettrica | Voltaggio: | 220 V/380 V |
| Velocità di alimentazione: | 0-25m/min | Tipo lampada UV: | Lampada di mercurio |
| Worktable: | Fluttuante | Nome prodotto: | Macchina per rivestimento UV |
| Evidenziare: | Macchina di rivestimento UV per pannelli solari in perovskite,linea di rivestimento per il controllo dell'atmosfera personalizzabile,apparecchiature di rivestimento con fustella ad alta velocità |
||
Descrizione di prodotto
Linea di rivestimento ad alta velocità per pannelli solari perovskitici e tandemici
Composizione della linea di produzione
- Infeed integrato in cassa guantoni (per rivestimenti sensibili all'umidità)
- Pulizia ad ultrasuoni e trattamento plasmatico
- Testa di rivestimento a strisce con stabilizzazione attiva delle lacune(il cuscinetto d'aria è facoltativo)
- Sistema di distribuzione di liquidi multicanale (fino a 4 materiali)
- Camera di asciugatura a scarico di azoto con flusso d'aria uniforme
- Stazione di ricottura in linea (piastra calda o IR)
- Ispezione ottica dello spessore e dell'uniformità
- Sortitura automatica del pannello (pass/fail)
- Sistema di controllo centrale di sicurezza ESD

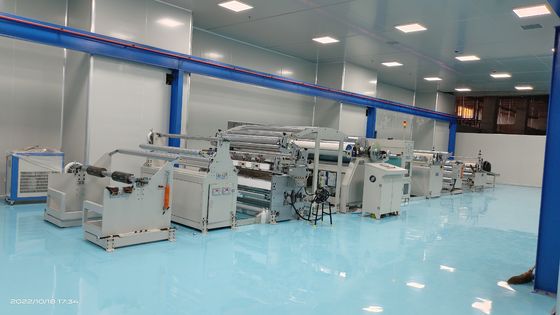

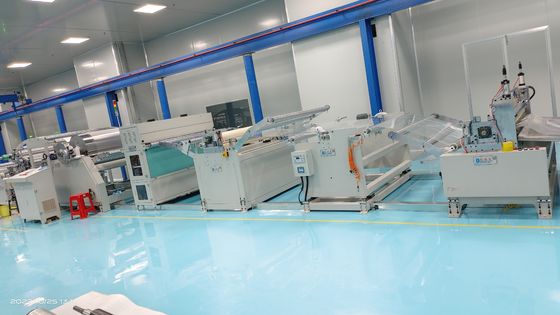

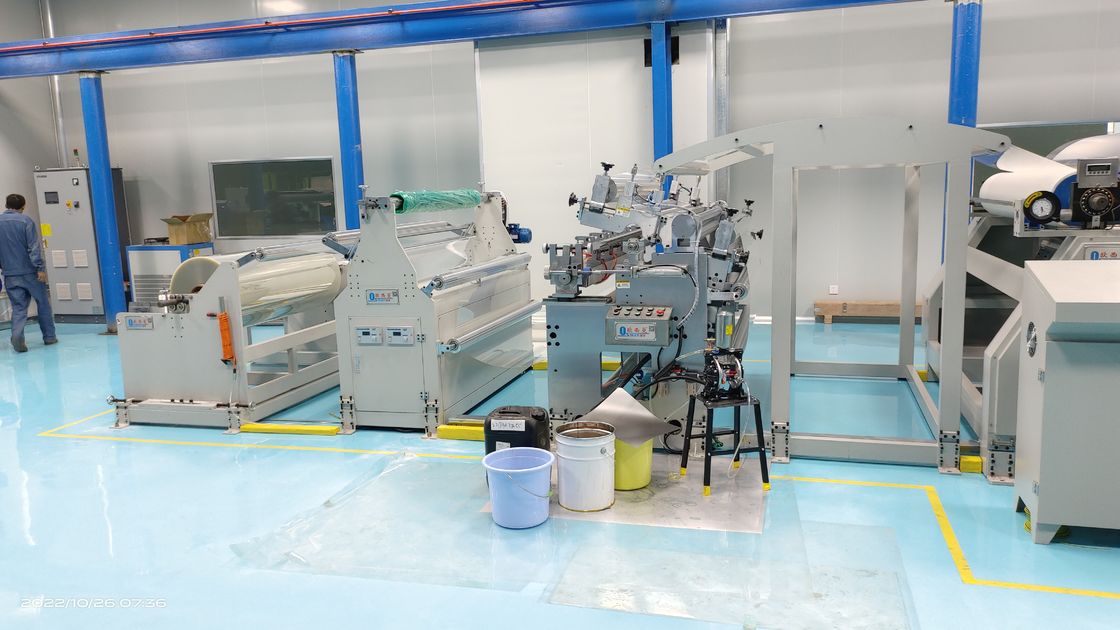

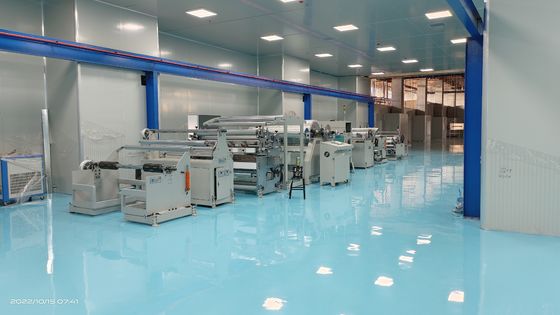

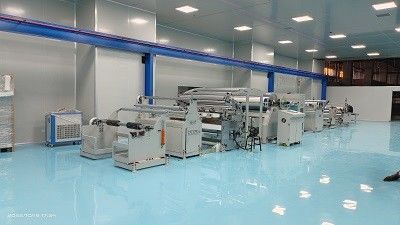

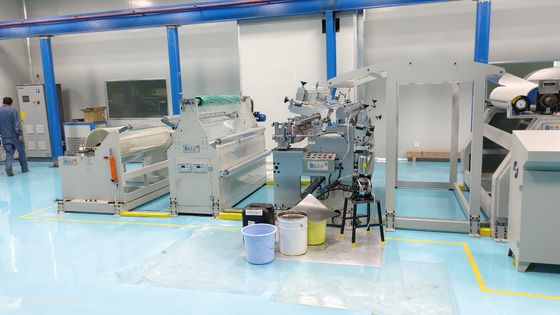

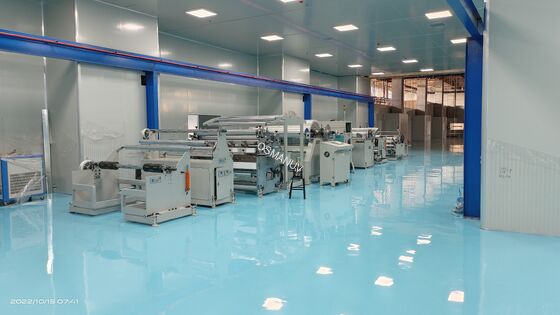

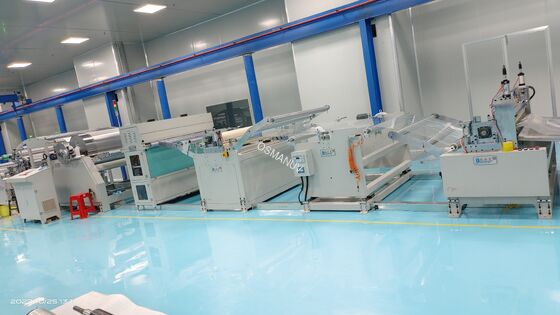

Visualizzazione del prodotto

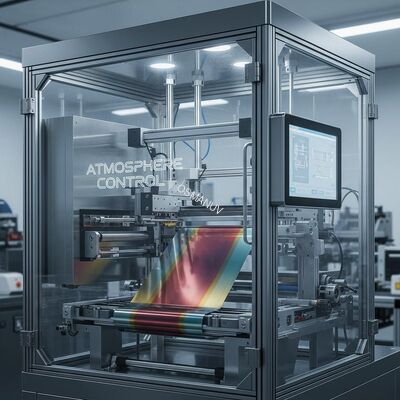

Questa linea di rivestimento ad alta velocità è ottimizzata pertecnologie fotovoltaiche di nuova generazioneL'intero percorso dal rivestimento all'essiccazione può essere racchiuso in un'atmosfera di azoto con O2/H2O < 1 ppm, impedendo la degradazione dei precursori sensibili.
La matrice di slot è dotata di un controllo dell'intervallo piezo-azionato che risponde in millisecondi alla ondulazione del substrato, garantendo film ultra-lissi (Rq < 5 nm).La linea gestisce sia vetro rigido che fogli di polimero flessibili- Pieno.personalizzazioneè disponibile per la forma della stella (conica, convessa), la compatibilità con i solventi e l'integrazione della laminazione di incapsulamento.
Specifiche tecniche
| Parametro | Valore (standard) | Intervallo personalizzabile |
|---|---|---|
| Ambiente | Ambiente (classe 1000) | N2 (O2/H2O < 0,1 ppm) |
| Larghezza del substrato | 1200 mm | 100 - 2400 mm |
| Velocità di rivestimento | 0.5 - 10 m/min | 0.1 - 25 m/min (superlento per inchiostri viscosi) |
| Precisione della pellicola bagnata | ± 0,5 μm (al bersaglio di 10 μm) | ± 0,2 μm (con ammortizzazione attiva delle vibrazioni) |
| Materiale per labbra a stampo | Carburo di tungsteno | DLC / rivestito di diamanti / lega personalizzata |
| Tempo di regolazione dopo il cambio di velocità | < 2 secondi | < 0,5 sec (con controllo di alimentazione) |
| Temperatura massima (dopo asciugatura) | 200 °C | 400 °C (per la fase di cristallizzazione) |
| Intervallo di viscosità del liquido | 1 - 2000 cP | 0.5 - 10000 cP (matrice e linea riscaldate) |
| Trasmissione | 40 pannelli/ora (1,2 × 2,4 m) | 10 - 120 pannelli/ora |
| Interfaccia dati | OPC UA, Modbus TCP | SECS/GEM, API REST |
Applicazioni
- Rivestimento in strato assorbente di perovskite (inchiostri a base di Pb/Sn)
- Spiro-OMeTAD o PTAA strato di trasporto per buchi
- PCBM o strato di trasporto di elettroni C60 per OPV
- Rivestimenti ibridi con ossido conduttivo trasparente (TCO)
Opzioni di personalizzazione
Disponibile personalizzazione illimitata
Disegniamo la geometria della fessura (tipo di coestrusione rettilinea, conica, senza luccichio o a più strati), il rivestimento ambientale (glossario completo o mini ambiente), la piastra di riscaldamento/raffreddamento del substrato,pompa della siringa (capacità 10 ml - 20 l)Colori personalizzati, loghi e regolazioni ergonomiche di altezza sono disponibili senza costi aggiuntivi.
Caratteristiche chiave
- Stabilizzazione attiva del gap- compensa l'inclinazione del substrato in tempo reale
- Volume morto ultra-basso(< 0,5 ml) - ideale per i costosi precursori di perovskite
- Controllo automatico del menisco- impedisce l'infiltrazione dell'aria ad alte velocità
- Aggiogamento in linea a vapore di solventeopzione
- Tracciabilità completa dei dati- 21 CFR Parte 11 conforme (su richiesta)
Supporto e servizi
- Garanzia completa di 24 mesi
- Installazione e convalida delle sale pulite in loco
- Supporto gratuito ai processi per 2 anni (compreso il trasferimento di formula)
- Formazione degli operatori di realtà virtuale (VR)
- La testa di stampo del prestatore durante la riparazione o la personalizzazione
Imballaggio e spedizione
- Imballaggio:Tutte le parti sensibili all'atmosfera con doppio sacchetto con riempimento di N2; macchina principale in cassa di compensato pesante con indicatore di umidità
- Spedizione:OOG (out of gauge) per i modelli con casella a guanti chiusa; standard 40 ft HC per i modelli aperti
- Tempo di consegna:90 - 120 giorni (progetti completamente personalizzati)
Domande frequenti
Il filo può rivestire entrambi i lati del pannello contemporaneamente?
Sì - offriamo un modulo "flip & coat" o una vera configurazione opposta a due teste (entrambe completamente personalizzabili per la sincronizzazione della velocità).
Qual è la densità di difetto tipica per il rivestimento in perovskite?
In ambiente cleanroom + azoto, i difetti > 50 μm sono inferiori a 5 per m2 - possiamo ottimizzare ulteriormente con cicli di pulizia della matrice personalizzati.
Quanto tempo ci vuole per passare da un materiale di rivestimento ad un altro?
Con il nostro pannello di liquido a connessione rapida e la sequenza di depurazione integrata, il cambio richiede 15 minuti, personalizzabile in una ricetta di pulizia completamente automatizzata.
Offri una versione pilota per la ricerca e lo sviluppo?
Assolutamente, personalizziamo i rivestimenti a strisce per i substrati da 300x300 mm con gli stessi controlli di atmosfera, ideali per la produzione su scala.
