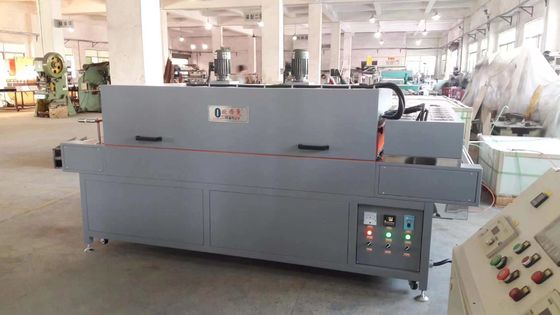

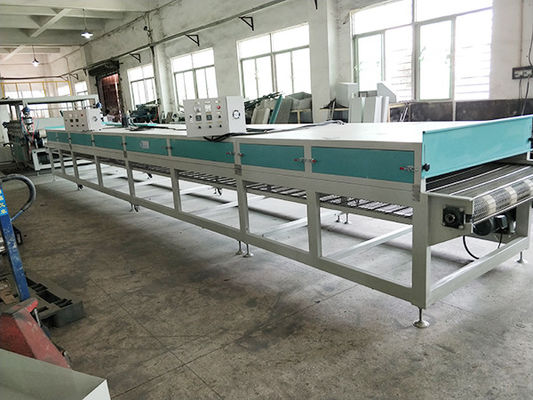

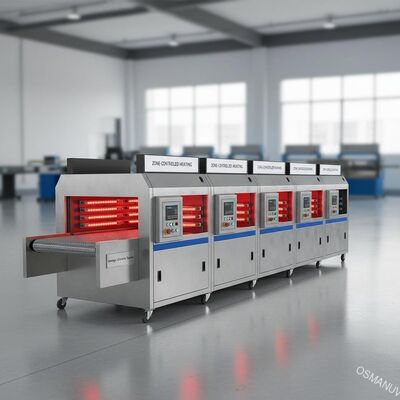

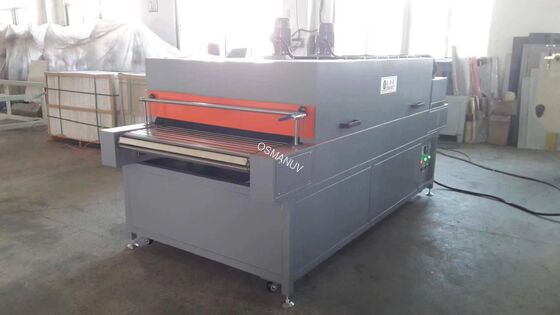

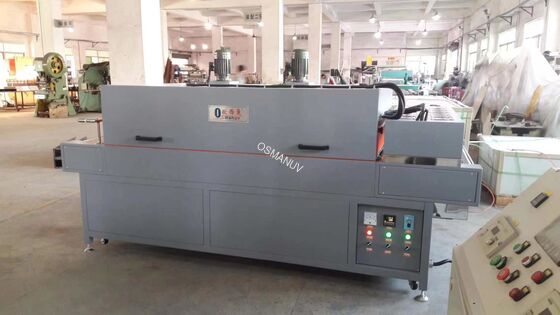

Tunnel di essiccazione IR energetico-elettrico | Riscaldamento a zona controllata per substrati sensibili al calore
Dettagli:
| Luogo di origine: | Cina |
| Marca: | OSMANUV |
| Certificazione: | ISO9001 |
| Numero di modello: | Specifica |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Imballaggio in legno |
| Tempi di consegna: | 30-45 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Negoziazione |
|
Informazioni dettagliate |
|||
| Modalità riscaldamento: | Riscaldamento a infrarossi | Altezza: | 1300 mm |
|---|---|---|---|
| Colore: | Bianco e verde | Velocità di rivestimento: | regolabile, 1-8 m/min |
| Necessità di manutenzione: | Manutenzione ridotta con parti di facile accesso | Dimensioni della macchina: | Personalizzabile in base al modello |
| Worktable: | Fluttuante | Tempo di riscaldamento: | 0-999s |
Descrizione di prodotto
Tunnel di essiccazione IR energetico-elettrico | Riscaldamento a zona controllata per substrati sensibili al calore
Panoramica del prodotto
Questa linea di essiccazione industriale a infrarossi utilizza emettitori IR a onde medie o corte per trasferire rapidamente energia su substrati rivestiti o stampati senza riscaldare l'aria circostante. I tempi di asciugatura sono ridotti del 50-80% rispetto ai tradizionali forni ad aria calda. Il design modulare consente l'integrazione nelle linee di stampa, rivestimento o laminazione esistenti.Tipo di emettitore, lunghezza della zona, densità di potenza della lampada e metodo di raffreddamento personalizzabilidisponibile per diversi substrati (carta, pellicola, metallo, legno, tessuto o vetro).
Specifiche tecniche
| Parametro | Valore/Intervallo |
|---|---|
| Lunghezza d'onda IR | Onde corte (0,8-1,4 μm) o Onde medie (1,4-3,0 μm) - personalizzabili |
| Tipo di emettitore | Tubo al quarzo, filamento di carbonio o ceramica (personalizzabile) |
| Densità di potenza per zona | 20 - 150 kW/m² (regolabile) |
| Potenza installata totale | 10 kW - 500 kW (modulare) |
| Larghezza di asciugatura | 300 mm - 3000 mm (personalizzabile) |
| Intervallo di spessore del substrato | 0,01 mm (pellicola) - 50 mm (cartone) |
| Velocità della linea | 1 - 200 m/min (a seconda della lunghezza del rivestimento e dell'essiccatore) |
| Temperatura di essiccazione (superficie del supporto) | 40°C - 300°C (controllo a circuito chiuso) |
| Uniformità della temperatura | ±3°C su tutta la larghezza |
| Numero di zone | 1 - 12 zone (controllo della potenza indipendente) |
| Metodo di raffreddamento | Rulli raffreddati ad aria ambiente, ad aria forzata o ad acqua |
| Alimentazione elettrica | 380 V - 480 V / 50/60 Hz / trifase |
| Flusso d'aria di scarico | 500 - 8000 m³/h (personalizzabile) |
Applicazioni
- Industria della stampa- inchiostri UV a base solvente, a base acqua su carta, pellicola, lamina
- Linee di rivestimento- vernici, lacche, primer, adesivi su legno, metallo, plastica
- Asciugatura dei tessuti- stampa a pigmenti, finitura in resina, polimerizzazione serigrafica
- Elettronica- asciugatura della maschera di saldatura, polimerizzazione del rivestimento conforme
- Confezione- asciugatura adesivo laminazione, rivestimento cartone
- Parti automobilistiche- appassimento del primer, essiccazione della finitura
- Non tessuti e fibra di vetro- polimerizzazione del legante, rimozione dell'umidità
- Finitura legno- essiccazione di impregnanti, sigillanti, finiture su pannelli o profili
Opzioni di personalizzazione
- Selezione della lunghezza d'onda IR- onde corte (riscaldamento rapido, rivestimenti spessi) o onde medie (delicata, penetrazione profonda)
- Lunghezza e numero della zona- dagli essiccatoi per ritocchi da 0,5 m ai tunnel multizona da 20 m
- Disposizione dell'emettitore- orizzontale (nastro), verticale (foglio) o angolato (parti 3D)
- Sistema di raffreddamento- ambiente, aria forzata, chill roll o camicia d'acqua
- Design a prova di esplosione- per ambienti ricchi di solventi (ATEX/CSA opzionale)
- Sistema di spurgo dell'aria- per prevenire la formazione di polvere/condensa sugli emettitori
- Recuperatore di calore- ricircola il calore di scarico verso i processi a monte
- Controllo del profilo- Zonazione di potenza da bordo a bordo per spessore del rivestimento irregolare
- Integrazione- con stampanti, patinatrici, plastificatrici o taglierine (interfaccia personalizzabile)
- Tracciamento del substrato- compensazione larghezza e velocità (feedback del sensore)
Caratteristiche principali
✅Asciugatura più rapida del 50-80%.rispetto ai forni a convezione convenzionali
✅Efficienza energetica- energia diretta al substrato, non all'aria ambiente (risparmio fino al 50%)
✅Ingombro compatto- Da 1/3 a 1/2 lunghezza del tunnel dell'aria calda
✅Accensione/spegnimento istantaneo- nessun tempo di riscaldamento o raffreddamento
✅Nessuna turbolenza d'aria- ideale per nastri leggeri (film, tessuto)
✅Controllo indipendente dalla potenza di zona- perfetto per grammature di rivestimento variabili
✅Nessuna parte in movimento all'interno della zona calda-bassa manutenzione
✅Adatto per substrati sensibili al calore- IR ad onda media con feedback pirometrico evita bruciature
✅Funzionamento sicuro- rilevamento rottura lampada, protezione sovratemperatura, blocco estrazione fumi
Supporto e servizi
- Prova di asciugatura libera- inviare campioni di substrato rivestito per la curva di essiccazione IR e il rapporto sul consumo energetico
- Audit di linea in loco- misurare l'attuale efficienza di asciugatura e consigliare il retrofit IR
- Installazione e messa in servizio- da ingegneri applicativi IR
- Formazione degli operatori- impostazione potenza, bilanciamento zone, sostituzione lampada
- Diagnostica remota 24 ore su 24, 7 giorni su 7- Accesso al PLC tramite VPN
- Disponibilità pezzi di ricambio- lampade (oltre 10.000 ore), riflettori, moduli SSR
- Controllo annuale delle prestazioni- ricalibrazione dei pirometri e dei regolatori di potenza
Imballaggio e spedizione
- Imballaggio standard: Profili con film estensibile, casse di legno per quadri elettrici e lampade
- Spedizione: FOB o CIF (container HC da 20 piedi o 40 piedi, a seconda della lunghezza del tunnel)
- Tempi di consegna: 30-45 giorni per i modelli standard, 50-70 giorni per sistemi completamente personalizzati
- Documenti inclusi: Manuale d'uso, schema elettrico della lampada, certificato CE/EAC (se richiesto), elenco parti di ricambio
- Porto d'imbarco: Shanghai/Ningbo/Shenzhen (personalizzabile)
Domande frequenti
Q1: Qual è la differenza tra IR a onde corte e a onde medie per l'asciugatura?
UN:Onde corte (0,8-1,4 μm)riscalda istantaneamente la superficie: ideale per rivestimenti sottili, velocità di linea elevate e sistemi a base acqua.Onda media (1,4-3,0 μm)penetra più in profondità, meglio per rivestimenti spessi, adesivi e substrati sensibili al calore. La lunghezza d'onda èpersonalizzabilein base al tuo materiale.
Q2: È possibile aggiungere un essiccatore IR alla mia linea di asciugatura ad aria calda esistente?
R: Sì. Molti clienti utilizzano IR come filepre-essiccatore (appassimento)prima del forno ad aria calda, riducendo la lunghezza totale. Il retrofit lo èpersonalizzabile- forniamo staffe di montaggio e integrazione del controllo.
Q3: Quanta energia posso risparmiare rispetto al mio attuale essiccatore ad aria calda a gas?
R: Normalmente il 30-50%. L'IR trasferisce l'energia direttamente al substrato senza riscaldare grandi volumi d'aria. UNprova gratuitacon il tuo materiale ottieni un risparmio esatto.
