Galleria di asciugatura IR industriale per la stampa a schermo e per inchiostri

Galleria di asciugatura IR industriale per la stampa a schermo e per inchiostri
Galleria di asciugatura IR industriale per serigrafia e inchiostri Larghezza della cintura personalizzabile (400-2000 mm) e zone di riscaldamento Visualizzazione del prodotto Questo...linea di asciugatura IR personalizzabileè un sistema industriale di essiccazione a galleria che utilizza la ...
Place of Origin:Cina
Brand Name:OSMANUV
Certification:ISO9001
Model Number:Specifica
Minimum Order Quantity:1 insieme
Price:Negoziabile
Product Custom Attributes
Evidenziare

Industrial IR drying tunnel for screen printing

,

Customizable belt width infrared drying machine

,

Infrared drying tunnel with multiple heating zones

Velocità:
Regolabile
Tipo di trasportatore:
Convogliatori a nastro o a rulli
Worktable:
Fluttuante
Necessità di manutenzione:
Manutenzione ridotta con parti di facile accesso
Voltaggio:
220 V
Fonte di energia:
Elettricità
Energia:
2000W
Larghezza effettiva di livellamento:
1320 mm
Product Description

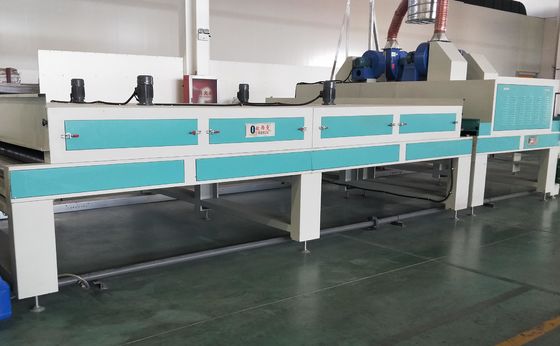

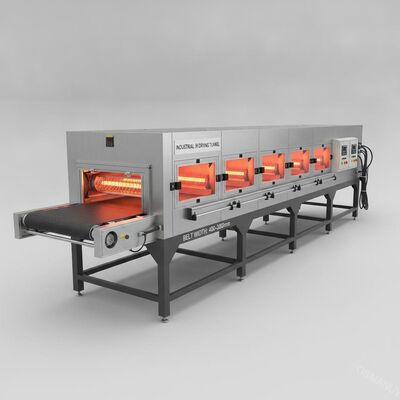

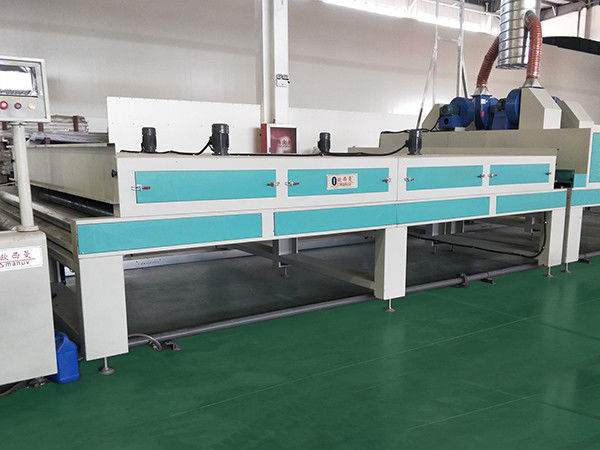

Galleria di asciugatura IR industriale per serigrafia e inchiostri
Larghezza della cintura personalizzabile (400-2000 mm) e zone di riscaldamento
Visualizzazione del prodotto
Questo...linea di asciugatura IR personalizzabileè un sistema industriale di essiccazione a galleria che utilizza la tecnologia di riscaldamento a onde medie o infrarossi per l'efficiente essiccazione e cura di rivestimenti, inchiostri e adesivi su vari substrati.asciugatura per serigrafia standard,lavorazione del vetro ad alta temperatura, eapparecchiature elettroniche di precisionele configurazioni.
Il sistema èCompletamente personalizzabileIn contrasto con l'essiccazione convenzionale ad aria calda, il sistema di essiccazione a aria calda è molto più efficiente in termini di larghezza della cinghia, lunghezza di riscaldamento, numero di zone di riscaldamento, intervallo di temperatura e livello di automazione.Il riscaldamento IR trasferisce energia direttamente alla superficie del prodotto senza riscaldare l'aria circostante, con conseguentetempi di asciugatura più rapidi,minore consumo energetico, eridotto fabbisogno di superficie.
Questa linea di essiccazione IR è ideale per l'essiccazione di inchiostri a base di solvente e ad acqua dopo la serigrafia, la stampa a pad e il rivestimento a spruzzo, nonché per la cura di adesivi, i rivestimenti di asciugatura su vetro / ceramica,e lavorazione di pellicole ottiche e componenti elettronici.
Principio di funzionamento
Le radiazioni infrarosse provenienti dai tubi di riscaldamento penetrano il rivestimento/superficie, causando una rapida evaporazione del solvente o una polimerizzazione di collegamento incrociato (per l'UV/harding termico).Circolazione di aria calda opzionale migliora l'uniformità della temperatura a ±2°C all'interno della camera.
Parametri tecnici
Parametro Galleria di asciugatura IR standard Linea di vetro ad alta temperatura Sistema elettronico di precisione
Larghezza della cintura (personalizzabile) 400 - 2000 mm 800 - 2200 mm 300 - 1200 mm
Lunghezza totale della galleria (personalizzabile) 2 - 20 m 5 - 28 m 2 - 8 m
Lunghezza della zona di riscaldamento (personalizzabile) 1.5 - 12 m 6 - 15 m 1 - 5 m
Potenza di riscaldamento (personalizzabile) 9 - 80 kW 20 - 200 kW 3 - 30 kW
Temperatura massima 80 - 220°C fino a 650°C fino a 200°C
Uniformità della temperatura ± 5°C ± 2°C ±2°C (con circolazione)
Velocità del trasportatore (personalizzabile) 0 - 15 m/min 0 - 10 m/min 0 - 20 m/min
Materiale della cintura (personalizzabile) Griglia di teflon / catena a rulli Griglia in acciaio inossidabile / rulli in ceramica PTFE / silicio / antistatico
Altezza massima del prodotto 50 - 200 mm fino a 500 mm 10 - 150 mm
Metodo di raffreddamento Aria forzata / Ambiente Acqua raffreddata / aria forzata Aria forzata / Ambiente
Sistema di controllo PID digitale / PLC facoltativo PLC + touchscreen PLC + HMI (7")
Fornitore di alimentazione 220V / 380V, 50/60Hz 380V, 50/60Hz, a 3 fasi 220V / 380V, 50/60Hz
Applicazione tipica Stampa a schermo, carta stampata Bottiglie di vetro, ceramiche, rivestimenti metallici Film ottici, elettronica, PCB
Applicazioni
  • Industria della serigrafia:Asciugatura di inchiostri a base di solventi e ad acqua su carta, pellicole, tessuti e substrati rigidi
  • Vetro e ceramica:Acciai di ferro o di acciaio inossidabile
  • elettronica:Asciugatura di rivestimenti conformi, maschere di saldatura, adesivi di incapsulamento su PCB e componenti
  • Fogli ottici:Asciugatura di rivestimenti funzionali su pellicole in PET, PC, PMMA (compatibili da rotolio a rotolio)
  • Parti di automobili:Preparazioni per la cura, vernici e adesivi su componenti in plastica/metallo
  • Imballaggio:Asciugatura di inchiostri e vernici su cartoni, etichette e imballaggi flessibili
  • Tessili e tessuti:Asciugatura di disegni stampati e rivestimenti su capi di abbigliamento e tessuti tecnici
  • Lavori del legno:Asciugatura di primer e rivestimenti a base di UV/acqua su pannelli di ingegneria
Opzioni di personalizzazione
Questa linea di asciugatura IR èaltamente personalizzabileper soddisfare le esigenze specifiche di produzione:
  • Larghezza e lunghezza della cintura:Personalizzabile da 300 mm a 2200 mm di larghezza, lunghezza totale da 2 a 28 metri
  • Configurazione di riscaldamento:Numero di zone di riscaldamento (1-6 o più), lunghezza di zona per sezione
  • Tipo di riscaldamento:Solo IR / IR + circolazione dell'aria calda / IR + UV combinati
  • Intervallo di temperatura:Standard fino a 220°C / Alta temperatura fino a 650°C
  • Tipo di lampada IR:Medi-onda (standard) / Rapido-risposta / Twin-tube / Fibra di carbonio
  • Cintura trasportatrice:Griglia di teflon, griglia di acciaio inossidabile, catena a rulli, cintura su cintura, rivestita di silicone
  • Sezione di raffreddamento:Aria forzata, raffreddamento ad acqua, raffreddamento ambientale prolungato
  • Fumo di scarico:Porte di scarico singole/moltiplici con comando dell'ammortizzatore
  • Sistema di controllo:Controllo digitale PID / PLC + touchscreen HMI / monitoraggio remoto IoT
  • Compatibilità in camera pulita:Progettazione priva di polvere con interno interamente in acciaio inossidabile (classe 10000-100000)
  • Carico/scarico:Trasferimento manuale / automatico / integrazione robotica
  • Atmosfera inerte:Purificazione di azoto per prodotti sensibili all'ossidazione
  • Colore/finitura:Personalizzazione del codice colore RAL per i pannelli esterni
Caratteristiche chiave
  • Asciugatura rapida:Il riscaldamento diretto IR riduce significativamente il tempo di asciugatura rispetto ai forni a convezione convenzionali
  • Efficienza energetica:Consumo energetico inferiore - trasferimento di calore direttamente sul prodotto, non sull'aria circostante
  • Controllo della temperatura preciso:Controllo PID/SSR con uniformità di temperatura fino a ±2°C
  • Impatto compatto:Richiede meno spazio al pavimento rispetto ai lunghi essiccatori a convezione
  • Progettazione modulare:Facile da espandere o riconfigurare a seconda delle esigenze di produzione
  • Tensione uniforme della cintura:Sistema di guida/tracciamento della cintura che impedisce di vagare e garantisce un trasporto stabile
  • Protezione della sicurezza:Alarme di sovra-temperatura, arresto di emergenza, protezione contro l'inversione di fase di alimentazione, interruttore per perdite
  • Facile manutenzione:Porte laterali a cerniera o cappuccio di sollevamento per facilitare l'accesso agli elementi di riscaldamento e alla cintura
  • Basso mantenimento:cuscinetti sigillati, catena di trasmissione auto lubrificante, fusione della cintura a rilascio rapido
  • Opzioni di cintura multiple:Compatibile con reti di teflon, acciaio inossidabile o connessione a rulli
Supporto e servizi
  • Consultazione gratuita:Analizzare le esigenze di asciugatura del materiale e raccomandare la configurazione ottimale
  • Prova dei materiali:Prova di asciugatura gratuita del campione presso il nostro stabilimento o con unità mobile
  • Installazione in loco:Disponibile per pacchetti di installazione e messa in servizio personalizzabili
  • Formazione degli operatori:Inclusi con l'acquisto - formazione in loco o video
  • Supporto a distanza:Assistenza tecnica per videochiamata e telefonia 24 ore su 24, 7 giorni su 7
  • Garanzia:12 mesi su tutti i componenti (non consumabili)
  • Ricambi:Spedizione rapida da magazzini regionali (Asia, Europa, Americhe)
  • Servizio di manutenzione:Contratti di manutenzione preventiva disponibili
  • Documentazione:Manuale utente completo, schemi elettrici, elenco parti e software di backup inclusi
Imballaggio e spedizione.
Imballaggio:
  • Film antirrugine per parti metalliche
  • Cassa di compensato rinforzata per armadietto di controllo e componenti fragili
  • Stretch wrap + protezione degli angoli per il corpo principale
  • Acciai di ferro o di acciaio liquido (escl. acciai inossidabili)
Metodo di trasporto:FOB Shanghai / CIF via mare, aerea o ferroviaria
Tempo di consegna:
  • Modelli standard: 15-25 giorni dopo la conferma dell'ordine
  • Configurazioni personalizzate: 30-45 giorni (più per grandi linee ad alta temperatura)
Documentazione di trasporto:Fattura commerciale, elenco di imballaggio, polizza di carico, dichiarazione CE (se applicabile)
Personalizzabile:Disponibilità della documentazione relativa alle scatole di esportazione, all'etichettatura su misura e al porto di destinazione
Domande frequenti
Q1: Qual è la differenza tra l'essiccazione IR e l'essiccazione ad aria calda?
A: L'essiccazione IR utilizza radiazioni infrarosse per riscaldare direttamente la superficie del rivestimento/prodotto senza riscaldare l'aria circostante, con conseguentetempi di asciugatura più rapidi (fino al 70% più rapidi)- eminore consumo energeticoL'asciugatura ad aria calda riscalda l'intera camera e si basa sulla convezione per trasferire il calore al prodotto.che è più lento e meno efficiente dal punto di vista energetico, ma fornisce una distribuzione della temperatura più uniforme per i prodotti sensibili al calore.
