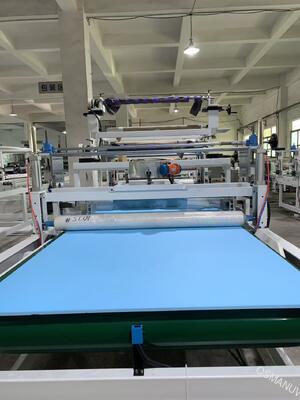

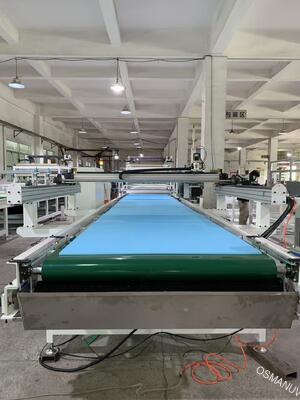

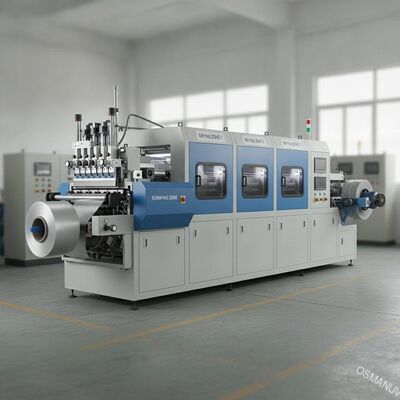

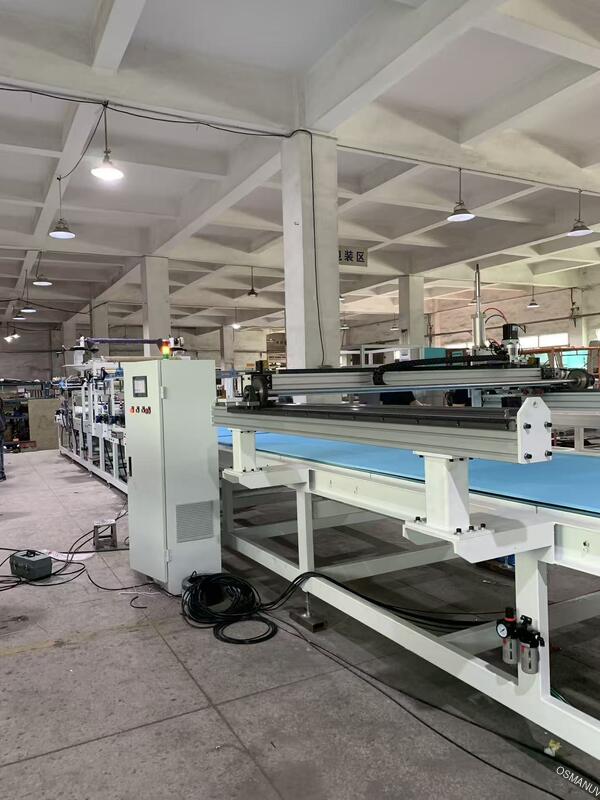

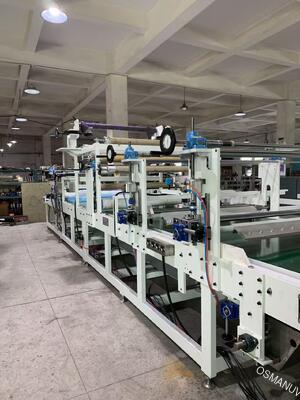

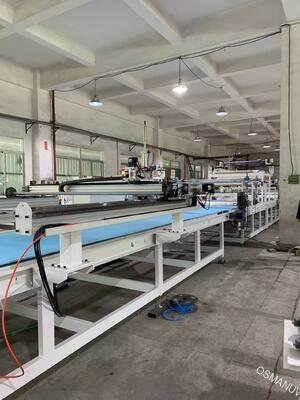

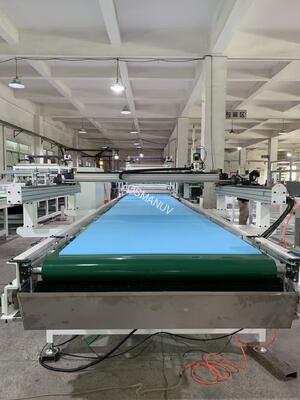

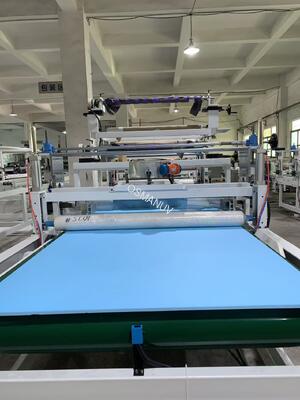

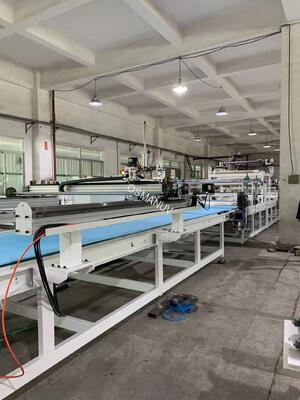

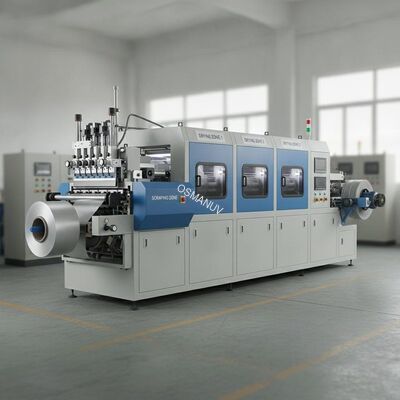

Linea di rivestimento con raschiatore intermittente ad alta precisione per batterie agli ioni di litio – Precisione della zona di raschiatura personalizzabile e asciugatura multizona
Questolinea di produzione di rivestimento per coltelli personalizzabileè un sistema di rivestimento continuo o intermittente che utilizza una racla controllata con precisione per applicare strati uniformi di rivestimenti liquidi su substrati flessibili o rigidi. Disponibile inproduzione continua roll-to-roll,ricerca e sviluppo di laboratorio, Eintermittente ad alta precisioneconfigurazioni.
Il sistema ècompletamente personalizzabilein larghezza del rivestimento, lunghezza di asciugatura, metodo di rivestimento (lama a virgola/racla/rivestimento asta) e livello di automazione. Lo spessore del rivestimento è controllato dallo spazio preciso tra la lama e il substrato o il rullo di supporto, consentendo spessori di film umido daDa 5 µm a diverse centinaia di microncon eccezionale uniformità (precisione fino a ±1-2 µm).
Principio di funzionamento: il materiale di rivestimento viene fornito alla superficie del substrato e la racla (lama a virgola o raschietto) dosa il rivestimento in eccesso per lasciare uno spessore della pellicola bagnata controllato con precisione. Il substrato rivestito passa quindi attraverso forni di essiccazione dove i solventi vengono evaporati o le resine vengono polimerizzate. Questo metodo è ampiamente utilizzato nella produzione di elettrodi di batterie agli ioni di litio, nella produzione di nastri adesivi e nel rivestimento di pellicole funzionali.
Parametri tecnici
| Parametro |
Modello di produzione roll-to-roll |
Modello di ricerca e sviluppo di laboratorio |
Modello intermittente ad alta precisione |
| Larghezza del substrato (personalizzabile) |
200-1600mm |
Fino a 300 mm |
80-250mm |
| Larghezza del rivestimento (personalizzabile) |
150-1600mm |
Fino a 200 mm |
50-220mm |
| Tipi di substrato |
PET, PI, carta, tessuto non tessuto, foglio Al/Cu, tubi in acciaio |
Lastre di vetro, film PET, wafer, membrana |
Lamina Al/Cu per batteria agli ioni di litio |
| Metodo di rivestimento (personalizzabile) |
Lama a virgola / Fustella / Multi-rotolo |
Racla/barra a filo avvolto |
Raschiatore intermittente/Rivestimento di trasferimento |
| Gamma di spessori del rivestimento umido |
10 - 500 µm |
5 - 100 µm |
10 - 300 µm |
| Uniformità del rivestimento |
±2% |
±0,5 - 1% |
±1,5% (±0,5 mm) |
| Velocità meccanica (personalizzabile) |
0,5 - 80 metri/min |
0,01 - 0,5 m/min |
0,1 - 1,0 m/min |
| Temperatura di asciugatura (personalizzabile) |
Fino a 200°C |
Fino a 160°C |
Fino a 150°C |
| Metodo di asciugatura (personalizzabile) |
Riscaldamento ad aria calda/IR/UV/Gas |
Riscaldamento ad aria calda/IR |
Riscaldamento ad aria calda/IR (recupero NMP opzionale) |
| Sezioni forno (personalizzabili) |
2 - 6 sezioni |
1 sezione |
1 - 3 sezioni |
| Controllo della tensione |
Celle di carico a circuito chiuso |
Manuale/A circuito aperto |
Circuito chiuso |
| Sistema di controllo |
Touchscreen PLC + HMI |
Controller digitale/PLC |
PLC+HMI |
| Alimentazione elettrica |
380 V, 50/60 Hz, trifase |
110/220 V, 50/60 Hz |
220 V, 50 Hz |
| Applicazione tipica |
Nastro PSA, anodo/catodo della batteria, pellicola ottica |
Realizzazione di campioni di ricerca e sviluppo, rivestimento sol-gel |
Rivestimento intermittente dell'elettrodo della batteria agli ioni di litio |
Applicazioni
- Industria delle batterie: Elettrodo batteria agli ioni di litio (anodo/catodo) rivestimento continuo e intermittente
- Nastro adesivo: Nastro biadesivo, nastro monoadesivo, PSA (adesivo sensibile alla pressione), adesivo hot-melt
- Pellicole ottiche: Pellicola antiriflesso, pellicola di diffusione, rivestimento duro, pellicole funzionali
- Materiali di imballaggio: Rivestimenti barriera, rivestimenti termosaldanti, adesivi saldanti a freddo
- Tessile e non tessuto: Rivestimento in tessuto, trattamento tessuto non tessuto
- Prova di stampa e rivestimento: Produzione di campioni di laboratorio, test di ricerca e sviluppo
- Energia solare: Rivestimento delle celle solari in perovskite
- Elettronica: OLED, circuiti stampati flessibili, rivestimenti conduttivi
Opzioni di personalizzazione
Questa linea di produzione di rivestimento per coltelli èaltamente personalizzabileper soddisfare le vostre specifiche esigenze di produzione:
- Larghezza del rivestimento: Personalizzabile da 150mm a 2000mm
- Metodo di rivestimento: Lama a virgola / Racla / Fustella / Microincisione / Trasferimento multi-rotolo
- Tipo di rivestimento: Rivestimento continuo / Rivestimento intermittente / Rivestimento a strisce / Rivestimento a motivi
- Sistema di asciugatura: Aria calda / Asciugatura IR / Indurimento UV / Riscaldamento a gas - lunghezza del forno singola o multizona, personalizzabile
- Temperatura di asciugatura: Intervallo personalizzabile da temperatura ambiente a 200°C+
- Tipi di substrato: Film flessibili, fogli, carta, tessuto non tessuto, tubi in acciaio: compatibilità dei materiali personalizzabile
- Controllo della tensione: Manuale / Anello aperto / Anello chiuso con celle di carico
- Svolgimento/riavvolgimento: Stazione singola / Stazione doppia - diametro massimo del rotolo personalizzabile fino a 1000 mm
- Tipo di lama: Racla a virgola (acciaio/cromato) / Raschietto in polimero / Bacchetta a filo avvolto
- Regolazione della distanza tra le lame: Regolazione automatica micrometrica manuale/servomotore
- Fornitura di liquami: Iniezione manuale / Pompa di circolazione automatica / Pompa a siringa di precisione
- Tavolo per substrato aspirante: Per il rivestimento di substrati rigidi (lastre di vetro, wafer) - dimensioni personalizzabili
- Piastra di verniciatura riscaldata: Fino a 160°C per l'essiccazione rapida dei campioni rivestiti
- Compatibilità con le camere bianche: Design in acciaio inossidabile classe 1000-100000
- Sistema di scarico: Scarico standard/Recupero solventi (trattamento NMP, VOC)
- Automazione: Manuale / Semiautomatico / Completamente automatico con caricamento robotizzato
- Ispezione in linea: Spessimetro, rilevamento difetti superficiali - integrazione personalizzabile
Caratteristiche principali
- Controllo preciso dello spessore: Il rivestimento della lama a virgola con regolazione micrometrica consente una precisione dello spessore del rivestimento di ±1-2 µm
- Ampio intervallo di viscosità: Compatibile con rivestimenti a viscosità da bassa ad alta (1-10.000+ cP)
- Capacità di rivestimento intermittente: Operazione di avvio-arresto per le aree delle linguette degli elettrodi della batteria
- Progettazione modulare: Teste di rivestimento e sezioni di essiccazione intercambiabili per la flessibilità del processo
- Elevata uniformità del rivestimento: Fino a ±1% di uniformità su tutta la larghezza del rivestimento
- Asciugatura rapida: Riscaldamento ad aria calda/IR con uniformità di temperatura ±2°C
- Manutenzione ridotta: Cuscinetti sigillati, struttura in acciaio inossidabile, superfici facili da pulire
- Caratteristiche di sicurezza: Arresto di emergenza, protezione da sovratemperatura, interblocchi di scarico
- Registrazione dei dati: Memorizzazione ricette, monitoraggio in tempo reale, esportazione USB/Ethernet (opzionale)
- Gestione versatile del substrato: Rotoli, lastre, piastre rigide e persino tubi
Supporto e servizi
- Consulenza gratuita sul processo e test sui materiali: inviaci il tuo impasto/substrato per il rivestimento di prova
- Progettazione del layout personalizzato per il tuo reparto di produzione
- Installazione e messa in servizio in loco (pacchetti di supporto personalizzabili)
- Programma di formazione per operatori incluso
- Risoluzione dei problemi da remoto tramite videochiamata o monitoraggio IoT
- Garanzia 12-24 mesi sui componenti meccanici (escluse parti soggette ad usura)
- Disponibilità di pezzi di ricambio dai magazzini regionali
- Sono disponibili contratti di servizio di manutenzione preventiva
- Supporto tecnico a vita tramite telefono, e-mail o chat
Imballaggio e spedizione
Imballaggio:
- Pellicola antiruggine + custodia in compensato rinforzato per corpo principale e armadio di controllo
- Imbottitura in schiuma per componenti fragili (lame, sensori, pannello di controllo)
- Pellicola estensibile per superfici metalliche esposte
- Sacchetti essiccanti per parti elettriche
Tempi di consegna:
- Modelli standard: 15-25 giorni dalla conferma dell'ordine
- Configurazioni personalizzate: 30-50 giorni (a seconda della complessità)
- Grandi linee industriali: 60-90 giorni
Spedizione: FOB Shanghai / CIF via mare, aerea o ferroviaria
Personalizzabile: Imballaggi per l'esportazione, etichettatura personalizzata, documentazione del porto di destinazione
Domande frequenti
Q1: Qual è la differenza tra una spalmatrice a virgola e una spalmatrice a racla?
R: Arivestimento a virgolautilizza una lama a forma di virgola con rotazione inversa contro un rullo di supporto, fornendo un rivestimento più preciso e uniforme per materiali a viscosità medio-alta. UNspalmatrice con lama raclautilizza una lama fissa direttamente contro il substrato o il rullo, più semplice nel design e adatta per rivestimenti a bassa viscosità. Entrambi i metodi lo sonopersonalizzabilein base ai requisiti di viscosità e precisione del materiale.
