Qualità Macchina Svolgitrice Automatica ad Alta Velocità per Film e Foglio – Larghezza Nastro Personalizzabile fino a 1300mm con Controllo Tensione ad Anello Chiuso fabbrica
<
Qualità Macchina Svolgitrice Automatica ad Alta Velocità per Film e Foglio – Larghezza Nastro Personalizzabile fino a 1300mm con Controllo Tensione ad Anello Chiuso fabbrica
Qualità Macchina Svolgitrice Automatica ad Alta Velocità per Film e Foglio – Larghezza Nastro Personalizzabile fino a 1300mm con Controllo Tensione ad Anello Chiuso fabbrica
Qualità Macchina Svolgitrice Automatica ad Alta Velocità per Film e Foglio – Larghezza Nastro Personalizzabile fino a 1300mm con Controllo Tensione ad Anello Chiuso fabbrica
>

Macchina Svolgitrice Automatica ad Alta Velocità per Film e Foglio – Larghezza Nastro Personalizzabile fino a 1300mm con Controllo Tensione ad Anello Chiuso

Macchina Svolgitrice Automatica ad Alta Velocità per Film e Foglio – Larghezza Nastro Personalizzabile fino a 1300mm con Controllo Tensione ad Anello Chiuso
Macchina Svolgitrice Automatica ad Alta Velocità per Film e Foglio Panoramica del Prodotto Questa macchina svolgitrice personalizzabile (supporto di svolgimento) è progettata per il rilascio controllato e continuo di materiali in rotolo come film, foglio, carta, tessuto non tessuto, elettrodi per ...
Luogo d'origine:Cina
Marchio:OSMANUV
Certificazione:ISO9001
Numero di modello:OSMANUV
Quantità minima di ordine:1 set
Prezzo:Negoziabile
Attributi personalizzati del prodotto
Evidenziare

Macchina Svolgitrice Automatica ad Alta Velocità

,

Macchina Svolgitrice per Film e Foglio con Controllo Tensione

,

Macchina Svolgitrice con Larghezza Nastro Personalizzabile

Alimentazione elettrica:
220 V/50 Hz
Misurare:
2100 mm x 2300 mm x 1520 mm
Larghezza del rivestimento:
Fino a 2000 mm
Materiale del rullo:
Acciaio inossidabile
Energia:
Elettricità
Peso del rivestimento:
2-15 g/m²
Alimentazione elettrica:
220 V/380 V, 50/60 Hz
Energia elettrica:
136.85KW
Descrizione del prodotto

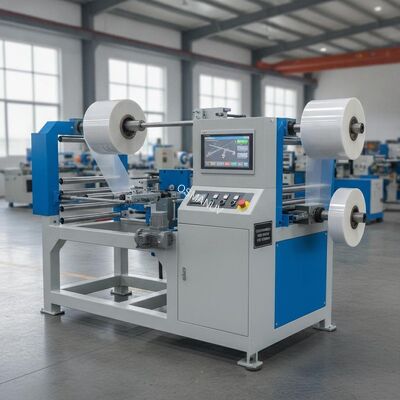

Macchina Svolgitrice Automatica ad Alta Velocità per Film e Foglio
Panoramica del Prodotto
Questa macchina svolgitrice personalizzabile (supporto di svolgimento) è progettata per il rilascio controllato e continuo di materiali in rotolo come film, foglio, carta, tessuto non tessuto, elettrodi per batterie o filo per processi a valle, tra cui rivestimento, stampa, laminazione e taglio. Disponibile in configurazioni ad alta velocità, per carichi pesanti e compatta da banco.
Il sistema è completamente personalizzabile per larghezza del nastro, diametro del rotolo, intervallo di tensione, dimensione del nucleo e livello di automazione. Il controllo preciso della tensione impedisce lo stiramento, le grinze o la rottura del materiale durante lo svolgimento. Le modalità di svolgimento attive (servo-assistite) o passive (controllate da freno) sono selezionabili a seconda dei requisiti di processo. La macchina può funzionare autonomamente o essere sincronizzata con apparecchiature a monte/a valle tramite interfacce PLC o relè.
Principio di Funzionamento: Il materiale in rotolo viene montato sull'albero di svolgimento. Il sistema di controllo della tensione (freno a polvere magnetica o servomotore) applica una resistenza regolabile per mantenere una tensione costante del nastro. Per gli svolgitori attivi, un motore aziona l'albero per alimentare attivamente il materiale, sincronizzato con la velocità della linea tramite controllo PID. Il sistema di guida del nastro garantisce l'allineamento laterale e il rullo di danza assorbe le fluttuazioni di tensione per uno svolgimento fluido.
Specifiche Tecniche
Parametro Modello ad Alta Velocità Modello per Carichi Pesanti Modello Compatto da Banco
Larghezza massima del nastro (personalizzabile) Fino a 1300 mm 400 - 1600 mm 200 - 350 mm
Diametro massimo del rotolo (personalizzabile) Fino a 800 mm Fino a 1000+ mm Fino a 250 mm
Diametro del nucleo (personalizzabile) 3" / 6" / Personalizzato 3" / 6" / Personalizzato 3" (76 mm)
Modalità di svolgimento (personalizzabile) Attiva (servo) / Passiva Attiva (servo) / Passiva Passiva (freno) / Attiva
Tipo di controllo della tensione PID ad anello chiuso Anello chiuso / Anello aperto Anello aperto / Manuale
Intervallo di tensione (personalizzabile) 0 - 200 N 0 - 500 N 0 - 50 N
Velocità massima della linea (personalizzabile) 200 - 500 m/min 100 - 300 m/min 1,5 - 6 m/min
Precisione guida nastro ±0,5 mm ±1 mm ±0,5 mm
Motore di azionamento Servomotore + inverter Motore AC + inverter Stepper / Piccolo servo
Metodo di carico Pneumatico / Idraulico Sollevamento idraulico Manuale
Sistema di controllo PLC + touchscreen HMI PLC + HMI Controller digitale / PLC
Alimentazione 380V, 50/60Hz, 3 fasi 380V, 50/60Hz, 3 fasi 220VAC±10% (110V personalizzabile)
Applicazione tipica Film, carta, foglio, materiale per etichette Bobine d'acciaio, cavi, nastri pesanti Elettrodi per batterie, ottica, R&S
Applicazioni
  • Industria delle batterie: Svolgimento di elettrodi per batterie agli ioni di litio per rivestimento/calandratura
  • Stampa e imballaggio: Carta, film, materiale per etichette per linee di stampa e laminazione
  • Film ottici: Svolgimento di film funzionali per rivestimento e taglio
  • Tessile e non tessuto: Svolgimento di rotoli di tessuto per finitura o laminazione
  • Fili e cavi: Svolgimento di filo di rame/alluminio per linee di estrusione
  • Elettronica flessibile: Lavorazione roll-to-roll di circuiti e substrati flessibili
Opzioni di personalizzazione
Questa macchina svolgitrice è altamente personalizzabile per soddisfare le vostre specifiche esigenze di produzione:
  • Larghezza del nastro e diametro del rotolo: Personalizzabile da 200 mm a 1600 mm+ di larghezza; diametro del rotolo fino a 800 mm+
  • Dimensione del nucleo: Adattatori per nuclei da 3" (76 mm), 6" (152 mm) o personalizzati
  • Modalità di svolgimento: Passiva (controllata da freno magnetico) o Attiva (azionata da servomotore) - personalizzabili
  • Controllo della tensione: Anello aperto (controllo di coppia) o Anello chiuso (PID con rullo di danza/cella di carico) - personalizzabili
  • Intervallo di tensione: Da 0-50N a 0-500N - personalizzabili in base al tipo di materiale
  • Metodo di carico: Manuale, sollevamento pneumatico o sollevamento idraulico - personalizzabili
  • Guida del nastro: Guida manuale del bordo o guida automatica del nastro con sensore - personalizzabili
  • Numero di stazioni: Singola stazione o doppia stazione per giunzione continua (opzionale)
  • Interfaccia di controllo: Pannello standalone o integrato con PLC della macchina madre - personalizzabili
  • Tensione: Standard 220V/380V, 50/60Hz, 3 fasi - personalizzabili in base ai requisiti locali
  • Finitura del telaio: Colore RAL personalizzato e rivestimento anticorrosione
Caratteristiche principali
  • Regolazione precisa della tensione: Il controllo PID ad anello chiuso garantisce una tensione costante e una deformazione minima del materiale
  • Svolgimento attivo o passivo: Configurazione flessibile per diversi tipi di materiali e processi
  • Guida automatica del nastro: Correzione laterale in tempo reale garantisce un allineamento preciso alle apparecchiature a valle
  • Capacità di sincronizzazione: L'interfaccia PLC o relè consente la sincronizzazione con macchine a monte/a valle
  • Facile caricamento del rotolo: Il sollevamento pneumatico/idraulico o il mandrino a cambio rapido riduce i tempi di fermo
  • Sistema di rullo di danza: Assorbe i picchi di tensione e garantisce un viaggio fluido del nastro
  • Ingombro ridotto: I design da banco risparmiano spazio in laboratorio/officina
  • Bassa manutenzione: Cuscinetti sigillati e robusto telaio in acciaio per funzionamento 24/7
  • Funzionalità di sicurezza: Arresto di emergenza, protezione da sovraccarico, protezioni di sicurezza
Supporto e Servizi
  • Consulenza gratuita sul processo - inviare le specifiche del materiale per consigli sulla configurazione
  • Progettazione personalizzata del layout per il vostro piano di produzione
  • Installazione e messa in servizio in loco (pacchetti di supporto personalizzabili)
  • Programma di formazione per operatori incluso
  • Risoluzione dei problemi da remoto tramite videochiamata o monitoraggio IoT
  • Garanzia di 12 mesi sui componenti meccanici (esclusi i materiali di consumo)
  • Disponibilità di pezzi di ricambio da magazzini regionali
  • Supporto tecnico a vita tramite telefono, email o chat
Imballaggio e Spedizione
  • Imballaggio: Olio antiruggine + pellicola estensibile + cassa rinforzata in compensato/legno; imbottitura in schiuma per componenti sensibili (pannello di controllo, sensori)
  • Tempo di consegna modello standard: 15-25 giorni dopo la conferma dell'ordine
  • Tempo di consegna configurazione personalizzata: 30-45 giorni (più lungo per larghezze personalizzate o design a doppia stazione)
  • Spedizione: FOB Shanghai / CIF via mare, aerea o ferroviaria
  • Personalizzabile: Imballaggio per l'esportazione, etichettatura personalizzata, documentazione del porto di destinazione
Domande Frequenti
D1: Qual è la differenza tra svolgimento attivo e passivo?
R: Lo svolgimento passivo utilizza un freno (freno a polvere magnetica o freno meccanico) per creare resistenza mentre la macchina a valle tira il nastro - più semplice ed economico. Lo svolgimento attivo utilizza un motore per azionare l'albero, spingendo il materiale in avanti ed è migliore per rotoli pesanti o quando la tensione precisa è fondamentale. Entrambe le modalità sono personalizzabili.
D2: Questo svolgitore può essere integrato nella mia linea di produzione esistente (macchina di rivestimento/stampa)?
R: Sì. Il sistema supporta l'interfacciamento PLC o relè per la sincronizzazione della velocità. Possiamo personalizzare l'interfaccia di controllo per adattarla al protocollo di comunicazione della vostra macchina madre.
