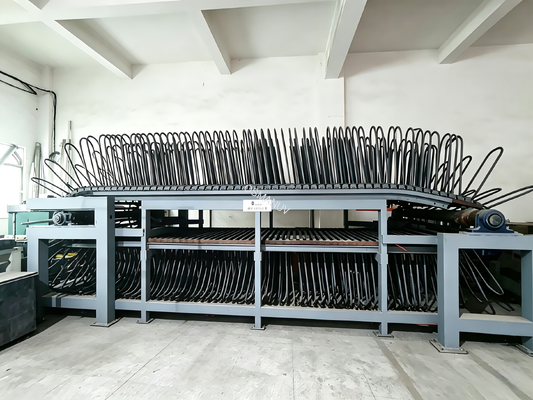

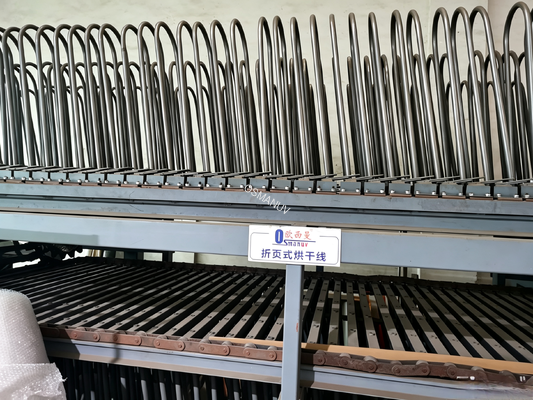

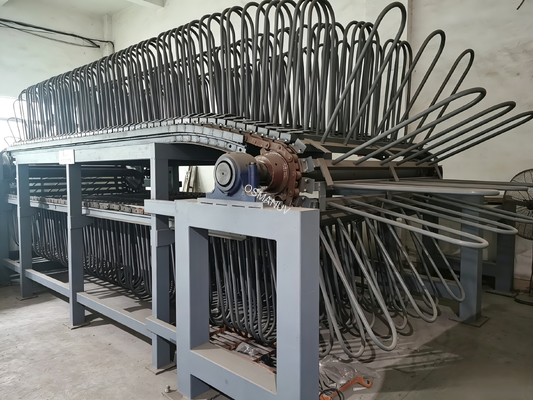

Macchina per la rotazione di pannelli idraulici per impieghi gravosi con controllo automatico PLC e capacità di carico personalizzabile fino a 50 tonnellate

Macchina per la rotazione di pannelli idraulici per impieghi gravosi con controllo automatico PLC e capacità di carico personalizzabile fino a 50 tonnellate
Macchina ribaltatrice idraulica per pannelli per legno e lamiere - Capacità di carico personalizzabile fino a 50 tonnellate e controllo automatico PLC Questa macchina ribaltatrice per pannelli personalizzabile è progettata per capovolgere automaticamente pannelli piani, assi, lamiere o pezzi di ...
Luogo d'origine:Cina
Marchio:OSMANUV
Certificazione:ISO9001
Numero di modello:OSMANUV
Quantità minima di ordine:1 set
Prezzo:Negoziabile
Attributi personalizzati del prodotto
Evidenziare

Macchina per il ribaltamento di pannelli con capacità di carico personalizzabile

,

Flipper del pannello idraulico con controllo automatico PLC

,

Invertitore idraulico per carichi pesanti

Metodo di rivestimento:
Rivestimento a rullo
Volume d'imballaggio:
2.5
Velocità di rivestimento:
Ad alta velocità
Pacchetto:
caso di legno, cubo del cartone
Lampada:
Usa tubo di riscaldamento al quarzo taiwanese
Tipo di luci:
Lampade ultraviolette
Modo di asciugatura:
Ultravioletto: curabile
Voltaggio:
380 V/50 Hz
Descrizione del prodotto
Macchina ribaltatrice idraulica per pannelli per legno e lamiere - Capacità di carico personalizzabile fino a 50 tonnellate e controllo automatico PLC
Questa macchina ribaltatrice per pannelli personalizzabile è progettata per capovolgere automaticamente pannelli piani, assi, lamiere o pezzi di lavoro di 180° durante i processi di produzione. Disponibile in configurazioni idraulica heavy-duty, produzione in linea e elettronica di precisione.
Il sistema è completamente personalizzabile per dimensioni del pannello, capacità di carico, velocità del ciclo e metodo di bloccaggio. Automatizzando il processo di ribaltamento, la macchina riduce il lavoro manuale, previene graffi superficiali e migliora l'efficienza produttiva. È ampiamente utilizzata come attrezzatura ausiliaria nelle industrie della lavorazione del legno, della lavorazione dei metalli, della produzione di elettronica e della fonderia.
Principio di funzionamento: Il pannello viene convogliato nel meccanismo di ribaltamento, dove bracci di bloccaggio o un tavolo di ribaltamento tengono saldamente il pezzo. Il sistema di azionamento (cilindro idraulico o meccanismo motore-ingranaggio) ruota il pannello bloccato di 180° con un movimento controllato e fluido. Il controllo PLC garantisce un posizionamento accurato e cicli ripetibili. La macchina supporta sia modalità operative automatiche (in linea) che manuali.
Specifiche tecniche
Parametro Modello idraulico Heavy-Duty Modello di produzione in linea Modello elettronico di precisione
Capacità di carico massima (personalizzabile) 3 - 50 tonnellate 100 - 1000 kg 1 - 50 kg
Dimensione massima del pannello (personalizzabile) Fino a 1250×2600 mm Fino a 610×610 mm Fino a 610×610 mm
Dimensione minima del pannello 250×250 mm 250×250 mm Personalizzabile
Intervallo di spessore del pannello (personalizzabile) 0,5 - 20 mm 0,05 - 20 mm 0,05 - 3,2 mm
Angolo di rotazione 180° (0-180° personalizzabile) 180° 180°
Velocità del ciclo (personalizzabile) 8 - 12 pezzi/min 8 - 12 pezzi/min Personalizzabile
Velocità del convogliatore (personalizzabile) 0 - 20 m/min 0 - 20 m/min 0 - 20 m/min
Metodo di azionamento (personalizzabile) Cilindro idraulico Idraulico / Meccanismo a ingranaggi Motore + ingranaggio
Sistema di controllo PLC + touchscreen HMI PLC + touchscreen HMI PLC + HMI
Alimentazione (personalizzabile) 380V, 50/60Hz, 3 fasi 220V/380V, 50/60Hz 220V, 50/60Hz
Consumo energetico 3 - 5 kW 0,3 - 3 kW 0,3 - 1 kW
Altezza di lavoro (personalizzabile) 900±50 mm 900±50 mm Personalizzabile
Applicazione tipica Pannelli pesanti, lamiere Pannelli in legno, assi, compensato Schede elettroniche, lamiere sottili
Applicazioni
  • Industria della lavorazione del legno: Ribaltamento di compensato, pannelli truciolari, MDF durante la produzione per lavorazione su entrambi i lati
  • Lavorazione dei metalli: Rotazione di lamiere di acciaio/alluminio per taglio, saldatura e trattamento superficiale
  • Produzione di elettronica: Ribaltamento di schede elettroniche per montaggio componenti e ispezione
  • Fonderia e stampaggio: Inversione di stampi in sabbia e fusioni nelle linee di fonderia
  • Imballaggio e logistica: Rotazione di merci imballate per etichettatura e impilamento
  • Parti automobilistiche: Ribaltamento di componenti di grandi dimensioni per assemblaggio e ispezione
Opzioni di personalizzazione
Questa macchina ribaltatrice è altamente personalizzabile per soddisfare le tue specifiche esigenze di produzione:
  • Dimensioni e capacità di carico del pannello: Da piccole schede elettroniche (250×250 mm) a grandi pannelli (1250×2600 mm+) - completamente personalizzabile
  • Capacità di carico: Da 1 kg fino a 50 tonnellate - personalizzabili in base al peso del pezzo
  • Spessore del pannello: Da 0,05 mm a 20 mm+ - personalizzabili
  • Metodo di azionamento: Cilindro idraulico (heavy-duty), meccanismo a ingranaggi o pneumatico - personalizzabili
  • Metodo di bloccaggio: Bloccaggio laterale, bloccaggio superiore o aspirazione a vuoto - personalizzabili
  • Altezza di lavoro: Standard 900±50 mm; personalizzabili per adattarsi all'altezza della tua linea
  • Sistema di controllo: Manuale, semiautomatico o completamente automatico con PLC - personalizzabili
  • Velocità del ciclo: 8-12 pezzi/min standard; personalizzabili per una maggiore produttività
  • Tipo di convogliatore: A nastro, a rulli o a catena - personalizzabili
  • Tensione: 220V/380V/415V - personalizzabili in base agli standard locali
  • Rulli anti-graffio: Rivestimento opzionale in gomma/uretano per prevenire danni superficiali - personalizzabili
Caratteristiche principali
  • Ribaltamento automatico: Elimina la movimentazione manuale - riduce l'intensità del lavoro e aumenta la sicurezza
  • Protezione superficiale: Movimento fluido e controllato previene graffi e danni ai pannelli
  • Controllo PLC: Controllo logico programmabile affidabile con modalità manuale e automatica
  • Alta velocità del ciclo: Fino a 12 pezzi al minuto per linee di produzione ad alta produttività
  • Costruzione robusta: Telaio in acciaio heavy-duty e componenti ad alta resistenza per funzionamento 24/7
  • Ingombro ridotto: Design salvaspazio - si integra nei layout di produzione esistenti
  • Funzionalità di sicurezza: Arresto di emergenza, protezione da sovraccarico, protezioni di sicurezza interbloccate
  • Posizionamento preciso: Sensori e finecorsa garantiscono una rotazione accurata di 180°
  • Basso rumore e consumo energetico: Funzionamento fluido con sistemi di azionamento ottimizzati
  • Facile integrazione: Può essere collegato con attrezzature a monte/a valle in linee automatizzate
Supporto e servizi
  • Consulenza gratuita sul processo - invia le specifiche del tuo pannello per consigli di configurazione
  • Progettazione personalizzata del layout per il tuo reparto produttivo
  • Installazione e messa in servizio in loco (pacchetti di supporto personalizzabili)
  • Programma di formazione per operatori incluso
  • Risoluzione dei problemi da remoto tramite videochiamata o monitoraggio IoT
  • Garanzia di 12 mesi sui componenti meccanici (esclusi i materiali di consumo)
  • Disponibilità di pezzi di ricambio da magazzini regionali
  • Supporto tecnico a vita tramite telefono, email o chat
Imballaggio e spedizione
  • Imballaggio: Pellicola antiruggine + cassa di legno rinforzata (con imbottitura in schiuma per componenti sensibili - pannello di controllo, sensori)
  • Tempi di consegna modello standard: 10-15 giorni dalla conferma dell'ordine
  • Tempi di consegna configurazione personalizzata: 15-30 giorni (più lunghi per dimensioni personalizzate o configurazioni heavy-duty)
  • Spedizione: FOB Shanghai / CIF via mare, aerea o ferroviaria
  • Personalizzabile: Imballaggio per esportazione, etichettatura personalizzata, documentazione del porto di destinazione
Domande frequenti
A cosa serve una macchina ribaltatrice per pannelli?
Una macchina ribaltatrice per pannelli (翻板机) serve a capovolgere automaticamente pannelli piani, assi o pezzi di lavoro di 180° durante la produzione. Previene graffi superficiali, riduce il lavoro manuale, migliora la sicurezza e aumenta l'efficienza produttiva. È comunemente utilizzata nelle industrie della lavorazione del legno, della lavorazione dei metalli, dell'elettronica e della fonderia.
Quali dimensioni e pesi di pannelli può gestire questa macchina?
Le dimensioni e la capacità di carico del pannello sono personalizzabili in base alle tue esigenze. I modelli standard gestiscono pannelli da 250×250 mm fino a 1250×2600 mm, con spessori da 0,05 mm a 20 mm. La capacità di carico varia da 1 kg a 50 tonnellate a seconda della configurazione.
Qual è la velocità del ciclo tipica?
La velocità del ciclo standard è di 8-12 pezzi al minuto per i modelli di produzione in linea. Velocità più elevate sono personalizzabili in base alle tue esigenze di produzione.
