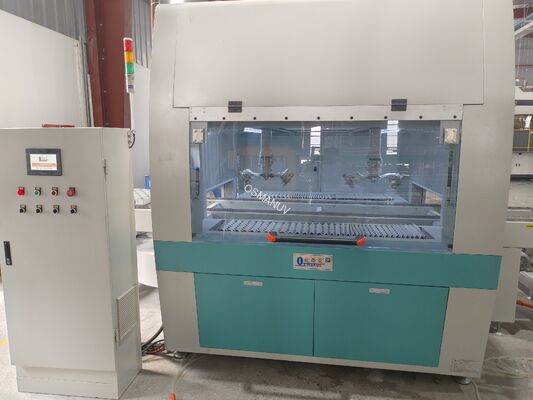

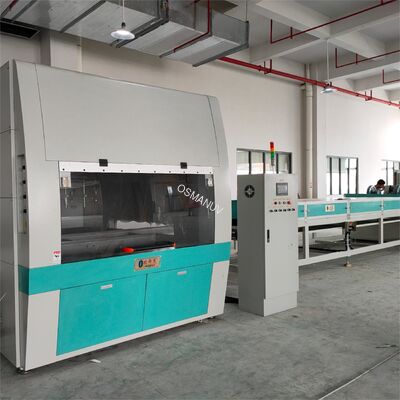

Linea di spruzzatura modulare personalizzabile per stampaggio a polpa
Questa linea di produzione a spruzzo è progettata per applicare rivestimenti barriera uniformi e ad alte prestazioni - impermeabili, resistenti all'olio e al calore - su prodotti da tavola e imballaggi in polpa stampata. Il sistema utilizza bracci robotici programmabili o pistole a spruzzo automatizzate per applicare uniformemente rivestimenti funzionali a base d'acqua o a base solvente sulle superfici interne ed esterne dei prodotti in polpa stampata.
I sistemi di spruzzatura robotizzati offrono un'efficienza di trasferimento del materiale ≥85%, riducendo drasticamente gli sprechi di materiale rispetto alla spruzzatura manuale (efficienza del 30-40%). I parametri di spruzzatura personalizzabili includono angolo della pistola, distanza, portata e larghezza del pattern per adattarsi a diverse geometrie di prodotto e viscosità dei rivestimenti. Il sistema elimina efficacemente fori di spillo, striature e spessori di film incoerenti comuni nell'applicazione manuale.
Con controllo PLC intelligente e funzionamento basato su ricette, l'attrezzatura supporta profili di asciugatura completamente personalizzabili, programmi di percorso di spruzzatura e design di fissaggi per prodotti per adattarsi a diverse geometrie di prodotto, formulazioni di rivestimento e produttività.
Specifiche Tecniche
| Parametro |
Specifiche / Intervallo |
Opzioni di personalizzazione |
| Tipo di robot |
Braccio articolato industriale a 6 assi (standard); Cartesiano o SCARA opzionale |
Personalizzabile sbraccio, carico utile e precisione |

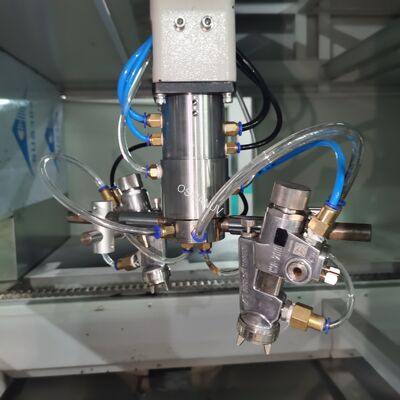

| Tipo di pistola a spruzzo |
Airless / HVLP / Air-assisted airless (selezionabile) |
Personalizzabile dimensioni degli ugelli (0,8-2,0 mm) |
| Tecnologia di spruzzatura |
Air-assisted airless ad alta efficienza di trasferimento |
Personalizzabile a ultrasuoni o a basso flusso per rivestimenti ultrasottili |
| Efficienza di trasferimento del rivestimento |
≥85% (standard); fino al 95% con impostazioni ottimizzate |
Ottimizzato tramite personalizzabili parametri di spruzzo |
| Precisione di posizionamento ripetuto |
±0,05 mm (robotico) / ±0,5 mm (guidato da visione) |
Personalizzabile in base ai requisiti di tolleranza del prodotto |
| Uniformità del rivestimento |
±3% di deviazione dello spessore del film |
Ottimizzato tramite controllo ad anello chiuso |
| Velocità di spruzzatura |
0 - 1.500 mm/s (regolabile) |
Personalizzabile profili di velocità |
| Dimensioni massime del prodotto (L×L×A) |
800 × 600 × 300 mm (standard); dimensioni maggiori disponibili |
Personalizzabile fissaggi e larghezza del nastro trasportatore |
| Spessore del rivestimento (umido) |
Regolabile: 0,01 - 0,50 mm |
Regolabile tramite portata e pattern di spruzzo |
| Tipi di rivestimento compatibili |
Acrilici a base d'acqua, PE, PLA, polimeri bio-based, rivestimenti barriera senza PFAS, lacche a base solvente, rivestimenti polimerizzabili UV |
Personalizzabile per formulazioni di rivestimento specifiche |
| Intervallo di viscosità del rivestimento |
20 - 500 cP (standard); fino a 2.000 cP con pompa opzionale |
Personalizzabile sistema di pompaggio e erogazione fluidi |
| Metodo di asciugatura |
IR multizona + aria calda forzata |
Personalizzabile: solo IR, solo aria calda, UV-LED o NIR |
| Intervallo di temperatura di asciugatura |
40 - 150°C (controllo PID indipendente dalla zona) |
Personalizzabile profili di temperatura |

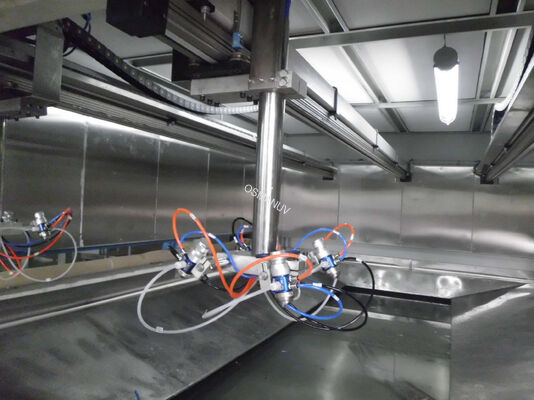

| Numero di pistole a spruzzo |
1 - 8 pistole (configurazione standard) |
Personalizzabile numero di stazioni |
| Alimentazione |
380V / 400V / 460V, 50/60Hz, 3 fasi |
Configurabile secondo gli standard regionali (es. 220V/60Hz) |
| Sistema di controllo |
PLC con touchscreen HMI da 10-15″, archiviazione di oltre 100 ricette |
Personalizzabile protocolli di automazione (PROFIBUS, Ethernet/IP) |
| Registrazione dati |
USB, Ethernet/IP, Profinet; OPC-UA opzionale per integrazione MES |
Personalizzabile formati di report dati |
| Consumo d'aria |
0,6 - 0,8 MPa, 1,2 m³/min (standard) |
Personalizzabile per configurazione pistola |
| Dimensioni complessive della linea (L×L×A) |
Circa 3.200 - 15.000 × 1.800 - 3.000 × 2.200 mm |
Personalizzabile layout e ingombro |
| Materiali (superfici a contatto) |
Acciaio inossidabile SUS304 per uso alimentare |
-- |
| Caratteristiche di sicurezza |
Barriera fotoelettrica, arresti di emergenza, interblocco dell'involucro, scarico antideflagrante, protezione da sovratemperatura |
Personalizzabile in base ai requisiti di fabbrica |
Nota: Tutti i parametri tecnici sono personalizzabili per soddisfare i requisiti di produzione specifici e le specifiche del prodotto.
Applicazioni
- Articoli per la ristorazione: Rivestimento barriera interno ed esterno per piatti, ciotole, conchiglie, scatole per il pranzo, portabicchieri - garantendo prestazioni resistenti all'acqua e all'olio con rivestimenti senza PFAS
- Vaschette per uova e prodotti ortofrutticoli: Rivestimento barriera umidità per imballaggi di frutta e verdura per prolungare la durata di conservazione; riduce l'assorbimento d'acqua (valore Cobb) e previene le perdite
- Imballaggi elettronici: Rivestimento antistatico per vassoi contenenti semiconduttori, circuiti stampati, dischi rigidi - che richiede un'uniformità di rivestimento di precisione
- Imballaggi industriali: Protezioni angolari, protezioni per bordi, supporti per pallet - rivestimento durevole per protezione meccanica con maggiore rigidità
- Vaschette per dispositivi medici: Imballaggi sterili a barriera con elevati requisiti di compatibilità con camere bianche
- Imballaggi cosmetici: Inserti in fibra stampata premium e vassoi espositivi - rivestimento estetico e funzionale
- Inserti per blister farmaceutici: Vassoi per compresse che richiedono un rivestimento barriera uniforme per uso alimentare
Compatibilità dei materiali: Adatto per varie formulazioni di polpa tra cui polpa di bambù, bagassa (polpa di canna da zucchero) e polpa di carta riciclata. La ricerca conferma che il rivestimento a spruzzo migliora la resistenza all'acqua (riduzione fino a 30 volte del valore Cobb), la resistenza all'olio, le proprietà barriera all'umidità e la rigidità meccanica attraverso rivestimenti di nanocellulosa o poliuretano, con personalizzabili aggiustamenti dei parametri per diverse composizioni di fibre e spessori del prodotto.
Opzioni di personalizzazione
- Configurazione robot: Personalizzabile sbraccio del braccio robotico, capacità di carico utile, numero di assi (standard a 6 assi, SCARA o cartesiano opzionale)
- Sistema di pistole a spruzzo: Personalizzabile tipi di pistole (airless, HVLP, ultrasuoni, rivestimento a rotazione a basso flusso), dimensioni degli ugelli e numero di pistole (1-8)
- Programmazione del percorso di spruzzatura: Personalizzabile algoritmi di percorso per geometrie 3D complesse; il posizionamento guidato da visione compensa la variazione dimensionale del prodotto
- Fissaggi per prodotti (nidi): Personalizzabile fissaggi dedicati per ogni forma di prodotto con sistema a cambio rapido; cambio <5 minuti tramite richiamo ricetta
- Configurazione zona di asciugatura: Personalizzabile profili di asciugatura - aggiunta UV-LED, modifica rapporto IR/aria calda, integrazione NIR per biopolimeri sensibili al calore
- Interfaccia di controllo: Personalizzabile livelli di automazione - manuale, semiautomatico o completamente automatico con integrazione MES/ERP
- Lunghezza e layout della linea: Personalizzabile configurazione della linea - posizionamento compatto per spazio limitato o nastro trasportatore esteso per linee su larga scala
- Compatibilità con camere bianche: Personalizzabile integrazione camera bianca - da ISO 5 a ISO 8 con filtrazione HEPA/ULPA e involucro a pressione positiva
- Parametri di rivestimento: Personalizzabile programmi preimpostati e regolabili per diversi materiali di rivestimento, viscosità e obiettivi di applicazione
- Integrazione di sistema: Personalizzabile interfacce I/O (Ethernet/IP, Profinet, contatti puliti) per un'integrazione senza interruzioni con presse per stampaggio a polpa esistenti e sistemi di automazione di fabbrica
Caratteristiche principali
- Precisione robotica: Braccio articolato a 6 assi con ripetibilità ±0,05 mm garantisce una copertura uniforme al 100% su geometrie 3D complesse, eliminando fori di spillo e striature comuni nella spruzzatura manuale
- Elevata efficienza di trasferimento: La tecnologia avanzata air-assisted airless raggiunge un'efficienza di trasferimento del materiale ≥85% - significativamente superiore alla spruzzatura manuale (30-40%), riducendo i costi del materiale di rivestimento fino al 40%
- Posizionamento guidato da visione: Il sistema di visione compensa la variazione dimensionale dei prodotti in polpa stampata, garantendo un allineamento preciso del percorso di spruzzatura ad ogni ciclo
- Sistema di verniciatura ad anello chiuso: Monitoraggio in tempo reale della portata e della pressione con controllo automatico della viscosità mantiene una qualità di rivestimento costante e riduce gli sprechi
- Cambio rapido basato su ricette: Archiviazione di oltre 100 ricette; cambio tra famiglie di prodotti o formulazioni di rivestimento in <5 minuti - ideale per la produzione flessibile
- Asciugatura a stadi integrata: IR + aria calda forzata o UV-LED in linea elimina forni di polimerizzazione separati e doppia movimentazione, riducendo le scorte in lavorazione
- Design a risparmio energetico: Ventilatori controllati da VFD, zone IR che si attivano solo in presenza del prodotto e modalità di standby a basso consumo energetico riducono il consumo energetico
- Pulizia automatica degli ugelli: Design anti-intasamento con cicli di pulizia programmabili riduce al minimo i tempi di inattività e garantisce una qualità di spruzzo costante
- Costruzione per uso alimentare: Tutte le superfici a contatto con il prodotto in acciaio inossidabile SUS304 garantiscono la conformità agli standard di sicurezza alimentare
- Tracciabilità completa dei dati: Registrazione batch di velocità di spruzzo, temperatura, peso del rivestimento e tempi di ciclo per la conformità al controllo qualità e gli audit di certificazione ISO
- Design antideflagrante: Involucro e sistema di scarico antideflagranti opzionali per rivestimenti a base solvente -personalizzabili opzione
- Costruzione modulare per impieghi gravosi: Scalabile da 1 a 8 pistole a spruzzo; espandibile per futuri aggiornamenti di capacità tramite sezioni imbullonate
- Sicurezza e conformità: Barriere fotoelettriche integrate, arresti di emergenza, interblocchi dell'involucro, protezione da sovratemperatura; certificato CE e ISO9001
Supporto e servizi
- Installazione e messa in servizio: Montaggio in loco, calibrazione e programmazione del percorso da parte di ingegneri esperti (2-3 settimane in loco) con personalizzabili pacchetti di supporto disponibili
- Formazione completa: Formazione pratica per operatori, personale di manutenzione e personale di ricerca e sviluppo - 5-10 giorni di formazione in loco inclusi; manuali video forniti anche
- Garanzia e manutenzione: Garanzia completa di 12 mesi su braccio robotico, PLC, pompe e tutta l'elettronica; personalizzabili contratti di manutenzione preventiva disponibili
- Fornitura pezzi di ricambio: Garantita per oltre 10 anni con spedizione espressa globale in 48 ore da magazzini regionali
- Supporto remoto: Risoluzione dei problemi da remoto 24/7 tramite videochiamata o monitoraggio IoT con accesso VPN al PLC per diagnostica in tempo reale, aggiornamenti software e ottimizzazione dei parametri
- Sviluppo del processo: Test gratuiti di campioni e sviluppo del processo - invia i tuoi prodotti in polpa stampata; forniamo un rapporto di ottimizzazione completo che include parametri di spruzzo, spessore del rivestimento, uniformità e prestazioni barriera
- Consulenza tecnica: Consulenza tecnica gratuita a vita e servizi di aggiornamento futuri per le esigenze di produzione in evoluzione
- Supporto a vita: Assistenza tecnica tramite telefono, e-mail o chat online per tutta la vita dell'attrezzatura
Imballaggio e spedizione
- Imballaggio: Imballato in modo sicuro in casse di legno rinforzate con pellicola antiruggine e involucro impermeabile; componenti sensibili protetti con inserti in schiuma personalizzati
- Tempo di consegna standard: 30 - 45 giorni lavorativi dopo la conferma dell'ordine per configurazioni standard
- Tempo di consegna personalizzato: Personalizzabile programmi di consegna - 50-70 giorni per linee completamente personalizzate
- Spedizione: Spedizione in tutto il mondo via mare, aerea o ferroviaria; termini FOB / CIF disponibili
- Documentazione: Documentazione completa per l'esportazione inclusi manuali tecnici, schemi elettrici, dichiarazione CE e moduli doganali forniti
- Opzioni personalizzabili: Imballaggio per l'esportazione, etichettatura personalizzata, documentazione del porto di destinazione e istruzioni speciali per la movimentazione disponibili su richiesta
Domande frequenti
D1: Qual è la capacità produttiva tipica di questa linea di spruzzatura?
La capacità produttiva varia da 10 a 40 cicli al minuto a seconda della configurazione (dipendente dal prodotto). Aggiungendo pistole a spruzzo o aumentando la velocità del nastro trasportatore, la produttività può essere scalata per soddisfare gli obiettivi di produzione. La capacità è completamente personalizzabili in base al volume di produzione target e alla geometria del prodotto.
D2: Come si confronta la spruzzatura con altri metodi di rivestimento in termini di efficienza dei materiali?
La tecnologia di spruzzatura avanzata ad alta efficienza di trasferimento raggiunge un'efficienza di trasferimento del materiale ≥85% - significativamente superiore alla spruzzatura manuale (30-40%). Per rivestimenti barriera di alto valore, questo può ridurre i costi dei materiali fino al 40%.
D3: La linea può essere integrata con la mia pressa per stampaggio a polpa esistente?
Assolutamente. L'altezza del nastro trasportatore in ingresso, l'orientamento e i segnali di sincronizzazione (contatti puliti, Ethernet/IP, Profinet) sono completamente personalizzabili per un'integrazione senza interruzioni con la vostra pressa di formatura esistente. Possiamo anche integrare il pick-and-place robotizzato per il trasferimento diretto dalla pressa all'unità di spruzzatura.
