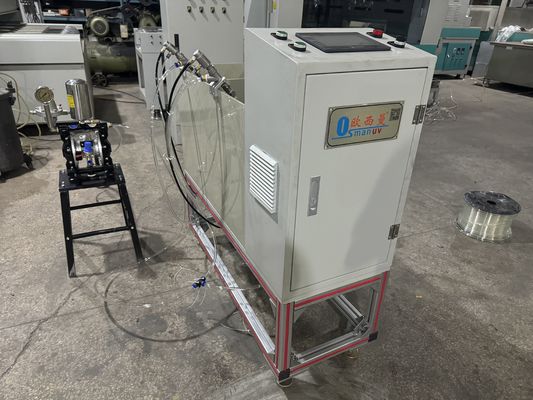

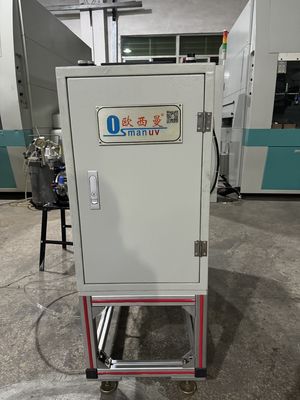

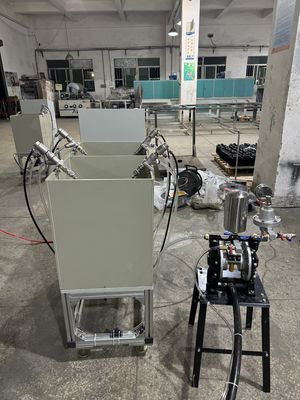

Spin Coater da Laboratorio Compatto a Doppia Stazione per lo Sviluppo di Prototipi Stampati in Polpa
Dettagli:
| Luogo di origine: | Cina |
| Marca: | OSMANUV |
| Certificazione: | ISO9001 |
| Numero di modello: | OSM-XT-400 |
| Documento: | Two-station spin coating ma...on.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | SCATOLA IN LEGNO |
| Tempi di consegna: | 30 ~ 40 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Negoziazione |
|
Informazioni dettagliate |
|||
| Marca di frequenza: | Shilin o Schneider | Costo del rivestimento: | Basso costo |
|---|---|---|---|
| Substrato: | scheda di cemento in fibra | Versione: | Versione 2.0 |
| Compatibilità dei materiali: | Compatibile con vari prodotti stampati in polpa come vassoi, piatti, tazze | Morire testa: | Regolabile |
| Tipo di luci: | Lampada IR | Rapporto di prova del macchinario: | Fornito |
| Evidenziare: | un rivestimento a rotazione compatto per laboratorio,macchine di stampaggio a doppia stazione,Spin coater per lo sviluppo di prototipi |
||
Descrizione di prodotto
Spalmatore rotante compatto da laboratorio a doppia stazione per lo sviluppo di prototipi stampati in pasta di legno
Panoramica del prodotto
Il compatto Spin Coater da laboratorio a doppia stazione è un sistema di rivestimento da banco efficiente in termini di spazio e facile da usare, progettato specificamente per laboratori di ricerca, programmi universitari di stampaggio della pasta di legno, centri di sviluppo prodotto e negozi di prototipi su piccola scala. Questo sistema compatto dà prioritàprototipazione rapida e sperimentazione iterativa, consentendo una rapida ottimizzazione da campione a campione di nuove formulazioni di rivestimento per contenitori alimentari in pasta di legno stampata, imballaggi protettivi, inserti elettronici e prototipi di stoviglie compostabili.
Il design a doppia stazione, controllato tramite un unico touchscreen intuitivo, consente agli operatori di caricare due campioni ed eseguirli in sequenza o simultaneamente, accelerando significativamente il ciclo di ricerca e sviluppo rispetto alle macchine a stazione singola. Ciascuna testa di rotazione può essere programmata in modo indipendente, supportando diversi substrati, tipi di rivestimento o parametri all'interno della stessa operazione, mentre l'ingombro compatto occupa uno spazio minimo sul banco di laboratorio.
Composizione della linea di produzione
| Modulo | Descrizione |
|---|---|
| Base da banco compatta | Telaio in alluminio verniciato a polvere, antivibrante, con superficie resistente agli agenti chimici |

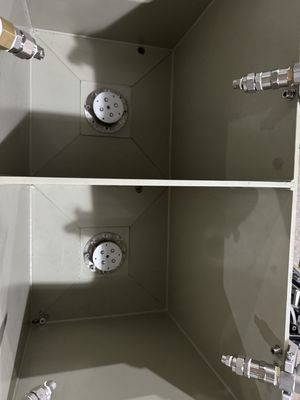

| Gruppo di rivestimento a doppia testa | Due teste di rivestimento rotante azionate in modo indipendente con ciotole di raccolta inserite e rimovibili |
| Modulo di controllo integrato | Controller PLC master singolo con touchscreen a colori da 7 pollici per un funzionamento semplificato |
| Sistema di vuoto | Fonte di vuoto condivisa ad alte prestazioni con interblocco del vuoto indipendente per stazione |

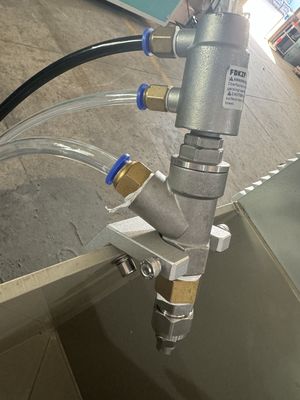

| Sistema di erogazione | Pistole erogatrici manuali con flusso regolabile; pompa a siringa automatizzata opzionale |
| Camera di interblocco di sicurezza | Involucri di sicurezza trasparenti in acrilico o policarbonato con chiusura del coperchio per stazione |
| Porta di scarico fumi | Raccordi di scarico integrati per l'estrazione dei vapori di solvente nel sistema di ventilazione dell'impianto |
Specifiche tecniche
| Parametro | Specifica/Descrizione | Opzione di personalizzazione |
|---|---|---|
| Numero di stazioni | 2 teste di rotazione indipendenti | SÌ |
| Gamma di velocità di centrifuga | 300 - 8.000 giri/min (standard); fino a 10.000 giri/min con motore aggiornato | ✓ |
| Precisione della velocità | ±1% del valore impostato o ±3 giri/min (a seconda di quale sia maggiore) | -- |
| Gamma di accelerazione | 100 - 5.000 giri/min/s (programmabile per passo) | -- |
| Passaggi programmabili | Fino a 5 gradini per stazione | ✓ |
| Dimensione del substrato | Standard fino a 100 mm (4 pollici) di diametro o lunghezza; attrezzature personalizzate per parti più grandi/profilate | ✓ |
| Altezza massima del campione | Fino a 50 mm (personalizzabile) | ✓ |
| Interfaccia di controllo | Singolo touchscreen a colori da 7 pollici che controlla entrambe le stazioni | ✓ |
| Memorizzazione delle ricette | Memorizza fino a 50 ricette (10 programmi ciascuna) | -- |
| Esportazione dati | Porta USB per l'esportazione CSV di tutti i parametri e risultati del processo | -- |
| Alimentazione elettrica | CA 110 V/220 V, 50/60 Hz (configurabile in fabbrica) | ✓ |
| Dimensioni della macchina (L×L×A) | Circa 500×450×450 mm (layout personalizzabile) | ✓ |
| Peso | Circa 22 - 30 kg | -- |
| Certificazioni | Certificato CE, conforme RoHS | -- |
Applicazioni chiave
- Laboratori di ricerca e didattica universitaria:Programmi di scienza della pasta e della carta, laboratori di scienza dei materiali, centri di ricerca sugli imballaggi sostenibili e lavori di progetto degli studenti
- Sviluppo della formulazione del rivestimento:Screening rapido di nuovi rivestimenti barriera a base acqua, barriere olio/grasso prive di PFAS e dispersioni di biopolimeri
- Preparazione del campione del prototipo:Rivestimento di prototipi e prodotti in pasta stampata su scala pilota per la presentazione ai clienti e i test normativi
- Ottimizzazione dei parametri di processo:Determina rapidamente le combinazioni ottimali di velocità di centrifuga/durata per nuovi materiali di rivestimento o geometrie di parti complesse
- Rivestimento personalizzato per piccoli lotti:Produzione di tirature limitate di prodotti speciali rivestiti o di prodotti artigianali in pasta di legno
- Test in entrata per la garanzia della qualità:Convalida rapida della coerenza del rivestimento da lotto a lotto per i laboratori di controllo qualità
Opzioni di personalizzazione
Esempio di progettazione di dispositivi
Mandrini a vuoto personalizzati, nidi stampati in 3D o dispositivi di bloccaggio meccanico progettati per geometrie specifiche di prodotti in pasta di legno stampati in 3D
Materiale della camera
Scelta di acrilico trasparente per visibilità del processo, acciaio inossidabile per resistenza chimica o rivestimento in PTFE per solventi aggressivi
Integrazione della piastra riscaldante
Modulo piastra riscaldante pre-cottura o post-cottura per l'essiccazione o la polimerizzazione dei rivestimenti (intervallo di temperatura RT-150°C)
Capacità inerte dell'azoto
Porta di spurgo del gas inerte per rivestimenti sensibili all'ossidazione o biopolimeri che richiedono ambienti privi di ossigeno
Distribuzione automatizzata
Passa dall'erogazione manuale all'erogazione programmabile con pompa a siringa per un controllo preciso del volume del rivestimento
Gamma di velocità estesa
Aggiornamento del motore per raggiungere velocità di centrifuga fino a 12.000 giri/min per applicazioni con film ultrasottile
Caratteristiche del sistema
Ingombro compatto da banco
Le dimensioni ridotte (circa 500 × 450 × 450 mm) occupano uno spazio minimo sul banco di laboratorio
Efficienza della doppia stazione
Due teste di centrifugazione programmabili in modo indipendente per una produttività fino al doppio rispetto agli equivalenti a stazione singola
Controllo touchscreen intuitivo
HMI a colori singolo da 7 pollici con interfaccia utente semplice e intuitiva e ricette di rivestimento precaricate
Ricette programmabili
5 fasi di centrifuga programmabili per stazione con controllo di velocità, accelerazione e durata
Compatibilità degli apparecchi personalizzabile
I mandrini a vuoto e gli impianti personalizzati ospitano un'ampia gamma di forme stampate di pasta di legno 3D
Processo di rotazione visibile
Le camere acriliche trasparenti consentono l'osservazione diretta del comportamento del rivestimento durante il funzionamento
Supporto e servizi
- Servizio di avvio e calibrazione:Precalibrazione di fabbrica con assistenza per la messa in servizio remota
- Formazione degli operatori:Formazione completa su configurazione, programmazione, pulizia e sicurezza (in loco/remoto)
- Ingegneria dei dispositivi personalizzati:Progettazione e fabbricazione di portacampioni personalizzati per geometrie di prodotto specifiche
- Libreria delle note applicative:Accesso alla libreria curata di set di parametri consigliati
- Linea diretta di supporto tecnico:Assistenza tecnica remota reattiva tramite telefono, e-mail e video in diretta
- Kit di manutenzione preventiva:Parti di ricambio programmate e servizi di ricalibrazione
- Disponibilità ricambi:Fornitura a vita di pezzi di ricambio originali attraverso la distribuzione globale
Imballaggio e spedizione
- Confezione:Cassa in legno per esportazione con inserti in schiuma personalizzati, imballaggio antistatico e pellicola barriera contro l'umidità
- Opzioni di spedizione:Trasporto marittimo in tutto il mondo, trasporto aereo (3-7 giorni) o servizi di corriere con assicurazione di transito
- Tempi di consegna:10-20 giorni per configurazioni standard; 20-30 giorni per configurazioni personalizzate
- Documentazione:Documentazione di esportazione completa, inclusa fattura commerciale, bolla di accompagnamento, polizza di carico e certificato CE
Domande frequenti
Quali tipi di prodotti stampati in pasta di legno a forma 3D possono essere rivestiti con questo sistema?
Con dispositivi personalizzati, il sistema può ospitare un'ampia gamma di forme 3D tra cui ciotole, piatti, vassoi, tazze, contenitori per alimenti, inserti per imballaggi elettronici e prodotti stampati speciali. Limite di dimensione tipico di circa 100 mm di ingombro con 50 mm di altezza.
Questo sistema è in grado di gestire sia rivestimenti a film sottile che rivestimenti barriera più spessi?
SÌ. L'ampio intervallo di velocità (300-8.000 giri/min, estendibile a 10.000 giri/min) combinato con profili di accelerazione programmabili consente la lavorazione di soluzioni a bassa viscosità per film sottili e dispersioni a viscosità più elevata per strati barriera più spessi.
Il sistema è facile da pulire tra diversi tipi di rivestimento?
SÌ. Le ciotole di raccolta rimovibili sono intercambiabili e ciascuna camera può essere pulita in modo indipendente. Vengono forniti protocolli di pulizia dettagliati per i comuni prodotti chimici di rivestimento per evitare la contaminazione incrociata.
Il sistema richiede un'alimentazione di aria compressa dedicata?
No. Il sistema funziona solo con alimentazione CA standard, con una pompa a vuoto integrata per il mantenimento del substrato. Non è necessaria aria compressa.
Quali funzionalità di sicurezza sono incluse?
Ciascuna stazione è dotata di interblocchi del coperchio, pulsanti di arresto di emergenza, protezione da sovracorrente e interblocchi di sicurezza per la perdita di vuoto. Le porte di scarico si collegano all'estrazione dei fumi dell'impianto. Tutti i componenti elettrici sono certificati CE.
Questo sistema può essere utilizzato per la formazione degli studenti e per ambienti di laboratorio multiutente?
SÌ. L'interfaccia touchscreen intuitiva, la memorizzazione delle ricette bloccabile e il protocollo di pulizia semplice lo rendono ideale per ambienti di laboratorio accademici e industriali multiutente.
