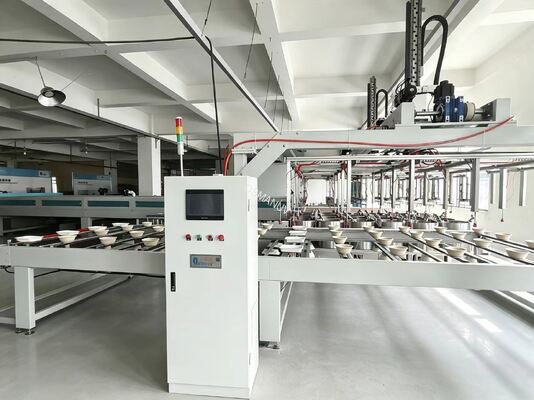

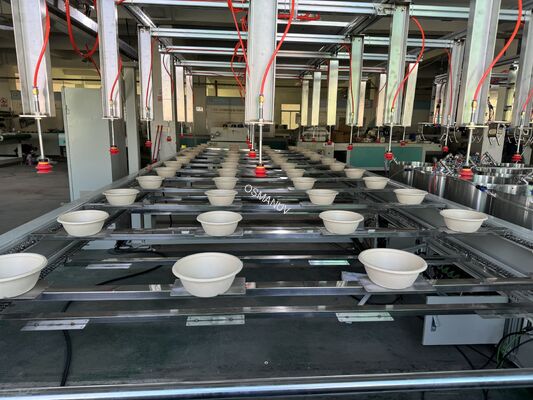

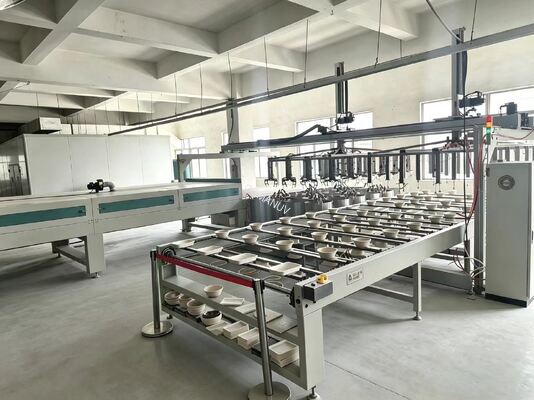

Linea di rivestimento a rotazione rotativa a 24 stazioni per utensili da tavola stampati in pasta
Questa linea di produzione di rivestimenti a rotazione a 24 stazioni, completamente automatizzata, è progettata per l'applicazione di grandi volumi e precisione di rivestimenti barriera (PE, PLA, dispersioni acquose senza PFAS, fotoresistenti,di poliesteri) su substrati, compresi gli oggetti da tavola stampati in polpa, wafer a semiconduttore, pannelli di vetro e pellicole flessibili.e deposizione di pellicole senza fori di perno, integrando la dosatura, filare e curare in un processo continuo.
Specifiche tecniche
| Parametro | Valore standard | Intervallo personalizzabile |
|---|
| Numero di postazioni di lavoro | 24 posizioni (indicizzazione rotativa) | 12 / 16 / 24 / 32 stazioni |
| Capacità di produzione | 15 - 35 cicli/min (360 - 840 pezzi/ora) | Personalizzabilein base al tempo di asciugatura e alle dimensioni delle parti |
| Dimensione massima del substrato | 200 mm di diametro o pannello di 300×300 mm | Fino a 450 mm /personalizzabileDimensione del collettore |
| Intervallo di velocità di rotazione | 100 - 8.000 giri al minuto | Personalizzabilefino a 12.000 giri al minuto |
| Accuratezza della velocità | ± 1 RPM (servo-controllato) | ±0,5 RPM in circuito chiusopersonalizzabile |
| Peso/spessore del rivestimento | 5 - 25 gsm (asciutto) / 5 - 200 μm (umido) | Personalizzabiletramite il profilo di pompa e rotazione |
| Uniformità del rivestimento | > 95% (in 24 stazioni) | Aggiornabile a ± 1% /personalizzabile |
| Metodo di applicazione del rivestimento | Pompa di misurazione di precisione + rivestimento a rotazione ad alta velocità | Personalizzabile(ago, spray, getto d'inchiostro) |
| Metodo di asciugatura | Galleria a più fasi (IR + aria calda forzata) | Personalizzabilelunghezza, zone, opzione UV |
| Materiale di costruzione principale | 304 acciaio inossidabile (cornice), percorsi di fluidi alimentari | rivestimenti in 316L / PTFEpersonalizzabile |
| Sistema di controllo | Mitsubishi PLC + touchscreen HMI da 7′′ | Delta.marchio personalizzabile |
| Fornitore di alimentazione | 380V / 50Hz (3-fase), picco ~ 80-120kW | 220V - 480V, 50/60Hzpersonalizzabile |
| Aria compressa | 0.6 - 0,8 MPa, ~ 150 NL/min | Personalizzabileportata |
| Efficienza del trasferimento dei materiali | > 90% | Personalizzabilecon EBR e vasca di recupero |
| Impressione della linea (L×W×H) | Circa 12m × 3,5m × 2,2m | Completamente personalizzabileper adattarsi all'impianto esistente |
Applicazioni
- Serramenti stampati in polpa - piatti, ciotole, vassoi, contenitori di conchiglie (PE, PLA, rivestimenti di barriera a base biologica)
- Semiconduttori e MEMS - rivestimento fotoresistente su wafer (fino a 300 mm)
- Cellule solari OLED/perovskite - deposizione a film sottile per display e pannelli fotovoltaici
- Imballaggi alimentari - rivestimento di barriera acqua/olio per imballaggi ecologici monouso
- Rivestimento di dispositivi medici - film biocompatibili su impianti o componenti
- Personalizzabile per: pellicole flessibili, pannelli di vetro, nastri ceramici, elettrodi delle batterie al litio
Caratteristiche chiave
- Controllo della stazione individuale - ogni stazione può eseguire programmi di rotazione indipendenti (velocità, tempo, accelerazione)
- Alta efficienza e rendimento - > 90% di efficienza di trasferimento del materiale rispetto alla spruzzatura
- Precisione e uniformità - dosaggio e filatura servo controllati garantiscono un peso di rivestimento coerente
- Cambiamento rapido - la progettazione modulare degli attrezzi consente cambiamenti rapidi di prodotto
- Controllo intelligente e registrazione dei dati - HMI con libreria di ricette (fino a 999 ricette), monitoraggio in tempo reale
- Progettazione robusta e igienica - costruzione in acciaio inossidabile 304, facile da pulire
- Logica di risparmio di materiali - sistema di recupero intelligente riduce il consumo di prodotti chimici del 25-40%
- Blocco di sicurezza - arresto di emergenza, blocchi di copertura, rilevamento del vuoto per la presa del substrato
Opzioni di personalizzazione
- Numero di stazioni: 8 / 12 / 16 / 24 / 32 stazioni -personalizzabile
- Nidi e attrezzature per parti: apparecchiature meccanizzate su misura per forme specifiche di prodotti
- Sistema di dosaggio: tipo di pompa, capacità e progettazione dell'ugello per le diverse viscosità del rivestimentopersonalizzabile
- Tuneo di asciugatura: lunghezza, zone di riscaldamento, lunghezza d'onda IR o trattamento UVpersonalizzabile
- Profili di rotazione: velocità, accelerazione, tempo per stazione - indipendentementepersonalizzabileper ricetta
- Configurazione di sistemazione: circolare, lineare o a L -personalizzabileper la superficie
- Integrazione: interfaccia con macchine da stampaggio, trasportatori o sistemi MES esistentipersonalizzabile
- Riciclaggio dei materiali: riciclaggio EBR, linee a basso volume morto, ciotole di recupero dei solventi -personalizzabileper i rifiuti minimi
- Controllo ambientale: compatibilità in camera pulita (classe 10 - classe 100.000), depurazione di gas inertipersonalizzabile
Supporto e servizi
- 12 - 24 mesi di garanzia (prolungata a seconda del modello)
- Consulenza di progetto - analisi di fattibilità e progettazione di soluzioni di processo
- Installazione e messa in servizio - installazione e taratura in loco sotto supervisione
- Risoluzione dei problemi da remoto - tramite WhatsApp, Teams o TeamViewer
- Fornitura di pezzi di ricambio - stoccata da oltre 7 anni
- Formazione dell'operatore - formazione in loco per il vostro team di produzione
- Supporto tecnico per la personalizzazione - Disegni CAD + regolazione del codice PLC inclusi
Imballaggio e spedizione.
L'imballaggio include sacchetto anti-statico a vuoto + imbottitura di schiuma + scatola di esportazione in compensato rinforzato con carta anti-ruggine VCI e barriera impermeabile sui componenti sensibili.FOB (Shanghai / Shenzhen / Qingdao) o CIF via mareIl tempo di consegna: 30 - 60 giorni a seconda del livello di personalizzazione.
Domande frequenti
D: Le 24 stazioni possono eseguire contemporaneamente diversi programmi di spin?
R: Sì. Nella versione a motore indipendente, ogni stazione supporta unpersonalizzabilericetta indipendente (velocità, tempo, accelerazione).
D: Quali dimensioni di substrato possono essere gestite?
R: Standard supporta fino a 200 mm wafer o 300 × 300 mm pannelli.personalizzareper i substrati, dai frammenti da 5×5 mm ai pannelli da 450 mm.
D: Questa linea può gestire sia i rivestimenti a base di acqua che quelli a base di solventi?
R: Sì, possiamo.personalizzarei materiali di percorso del fluido (PTFE, 316L) e aggiungere elementi elettrici a prova di esplosione per la compatibilità con i solventi.
D: La lunghezza del tunnel di asciugatura è regolabile?
R: Sì. Il tunnel di asciugatura può esserepersonalizzato(allungate/accorciate, diverse zone di riscaldamento) in base al profilo di indurimento del rivestimento.
D: Come faccio a cambiare tra le diverse forme di prodotto?
R: La macchina utilizza attrezzature modulari.personalizzabilee può essere sostituito in meno di 15 minuti per un rapido cambio.
D: La linea può essere integrata con la mia stampante esistente?
R: Sì.personalizzabileInterfacce di alimentazione/alimentazione, abbinamento di velocità e protocolli di comunicazione PLC per un'integrazione fluida.
D: Qual è la quantità minima di ordine per una linea personalizzata?
R: 1 unità per le modifiche di configurazione (nidi, ugelli, velocità).
